Як зробити каркас столу з металопрофілю своїми руками

Саморобні столи майструють з різноманітних матеріалів. Для виготовлення каркаса, ніжок, рами, на яку спирається стільниця, найчастіше використовують дерев'яний брус (дошку) або металевий профіль. Залежно від розмірів столу, маси стільниці можна використовувати алюмінієву профільну трубу квадратного або прямокутного перерізу, металевий куточок, старі водопровідні труби, трубки від розкладачки. Розглянемо кілька варіантів, як зробити стіл з металокаркас.

Принципи виготовлення каркаса

Найзручніше працювати з алюмінієвої або сталевої профільної трубою квадратного, прямокутного перетину. Елементи каркаса можуть виготовлятися за допомогою згинання цілої труби і / або з'єднання її відрізків. Для з'єднання застосовуються:

• зварювання;
• кріплення - болти, гайки, шурупи і сполучні елементи.

Алюміній і його сплави - важкозварювальних матеріал, зварювання зазвичай здійснюється в середовищі інертних газів, для вибору підходящого режиму необхідно знати точний склад сплаву.

У домашніх умовах здійснити якісне зварювання алюмінію проблематично, тому найчастіше відрізки алюмінієвої профільної труби з'єднують болтами. Сталеві труби або куточок можна зварювати.

гнутий каркас

Для згинання труб знадобиться трубогиб і шаблон (плазми), накреслений на аркуші фанери контур деталі, яка повинна вийти. Згинатися трубу потрібно періодично прикладати до цього шаблону, порівнювати з ним, так можна виготовити кілька однакових елементів. Ось кілька секретів, які допоможуть зігнути профільну трубу:

• саморобний трубогиб можна виготовити зі старого автомобільного гальмівного диска, закріпивши збоку штир з сталевого прута, який буде служити упором;
• трубу необхідно заповнити дрібним річковим піском і заткнути кінці пробкою;
• в місці вигину її бажано нагріти до червоного паяльною лампою.

Зварювання та нарізне сполучення

Якщо елементи зварюються, дотичні поверхні необхідно попередньо зачистити напилком, видаляючи окалину, іржу, забруднення. Якщо використовується стара водопровідна труба, її перед початком зварювальних робіт краще повністю обробити металевою щіткою, позбавивши від залишків фарби. При виготовленні рами торці труб можна зрізати під кутом 45 °, виконати кутові зварні з'єднання, тоді вийде замкнута конструкція. Ніжки до рами зазвичай приварюють тавровим з'єднанням. Важливо підібрати для зварювання електроди відповідного діаметру, він може бути дорівнює товщині стінок труби або трохи тонше (для труб зі сталі товщиною 2 мм підійде електрод діаметром 1,5 мм). У процесі зварювання потрібно періодично збивати шлак, що знижує міцність шва. Після закінчення робіт зварювальний шов необхідно згладити за допомогою напилка або шліфувальні машини.

Для нарізного сполучення профільних труб найкраще підійдуть спеціальні хомути, в них є отвори під кріплення, і труби свердлити не доведеться. Якщо ж для з'єднання використовуються металеві куточки, в трубах висвердлюють отвори під болти, саморізи. Порожні труби з'єднують болтами з гайками. Якщо ж використовуються саморізи, в торці труб забивають дерев'яні втулки, ввинчивают в них шурупи. Перед кріпленням стільниці зроблений каркас потрібно очистити від іржі, відполірувати і пофарбувати, зварювальні шви бажано додатково обробити складом для захисту від корозії.

Дуже зручно робити заготовки каркаса з алюмінієвого профілю на багатофункціональному верстаті Monticelli, він дозволяє розрізати трубу під потрібним кутом, свердлити отвори під кріплення, вирубувати пуансоном фігурні вирізи. Для складання каркаса використовуються кутові з'єднувачі цього ж бренду.

Стіл на 4 прямих ніжках

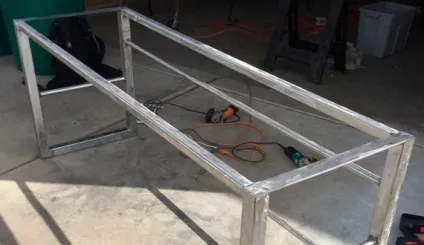

Для виготовлення столу з металопрофілю своїми руками можна зупинитися на такій конструкції: рама з поперечним ребром жорсткості, 4 вертикальних ніжки, з'єднаних проножками. Трубу для рами нарізають з таким розрахунком, щоб краю стільниці виходили за її межі на 5-10 см з усіх боків. Довжина ніжок підбирається з урахуванням бажаної висоти столу. Використовується профільна труба 20х40. необхідно:

• 2 довгих і 2 коротких відрізка для рами плюс 1 короткий для поперечного ребра жорсткості;
• 2 довгих і 2 коротких для проножек;
• 4 для ніжок.

1. Зварюється рама.
2. Перпендикулярно довгим сторонам посередині приварюється поперечина.
3. У внутрішні кути рами строго перпендикулярно встановлюються ніжки і приварюються.
4. На деякій відстані від підлоги до ніжок приварюють проножки.

Стільницю можна зробити на свій смак: з дощок, МДФ, товстої фанери та інших матеріалів. До рами каркаса стільниця кріпиться куточками.

Стіл на 2 опорах

Ще один варіант столу - зі складальної стільницею з обрізків пиломатеріалів, каркасом з металопрофілю, труби круглого перетину і металевих смуг. Для стільниці знадобляться лист фанери товщиною 15 мм та розмірами 244х76 см, брус 50х50 для обкладом і обрізки дощок однакової товщини або розібрані піддони. Цікавіше вийде, якщо брати дошки різних відтінків. Дошки потрібно розпиляти на рейки однакової ширини і довільної довжини, відшліфувати. Ці заготовки наклеюють на фанеру з чергуванням довжини і кольору, притискаючи струбциной, поки не буде заповнена вся площа. Торці і бокові грані теж потрібно промащувати клеєм. В результаті виходить щось на кшталт зрощеного меблевого щита.

Кінці рейок, які виступають за край фанери, обрізаються, по периметру робиться рамка (обклад) з бруса, торці бруса потрібно обрізати під кутом 45 °. Для його кріплення використовуються саморізи, капелюшки потрібно утапливать глибоко в брус і замазувати отвори шпаклівкою. Рамка повинна трохи підніматися над поверхнею складальної стільниці, яка потім буде заливатися епоксидною смолою.

Для зварного каркаса знадобляться:

• 2 відрізка профілю 50х50 довжиною по 180 см;
• 4 відрізка по 75 см, обрізані з одного кінця під кутом 45 °, і 2 по 60 см, обрізані з 2-решт під 45 °;
• 2 відрізка круглої труби діаметром 50 мм довжиною 180 см і 2 довжиною 50 см (можна використовувати також профіль 50х50);
• 2 відрізка металевої смуги шириною 50 мм і довжиною по 60 см кожна.

1. З коротких шматків профілю зварюється 2 П-образних опори.
2. До їх кінців приварюються смуги металу, виходять 2 прямокутні рами.
3. До верхньої частини рам (там, де пластини) привариваются 2 довгих шматка профілю, вертикальні опори столу з'єднуються між собою.
4. Приблизно посередині опор привариваются поперечки з труби круглого перетину.
5. Задні стійки опор з'єднуються двома поздовжніми ребрами жорсткості з труби, їх приварюють вище і нижче поперечок.

Залишається зачистити шви, пофарбувати каркас і в верхній частині рами висвердлити отвори для кріплення стільниці з кроком 25 см. В профілі робляться наскрізні отвори, а в смугах висвердлюють «з вивороту» і Зенко, щоб втопити капелюшки саморезов. Каркас встановлюється догори ногами на перевернуту стільницю на однаковій відстані від країв і кріпиться саморізами через підготовлені отвори. Зібраний стіл знову перевертається, стільниця заливається епоксидкой товщиною до 6 мм. Після затвердіння смоли процедура повторюється до отримання шару потрібної товщини, врівень з бортами з бруса.

Інші варіанти

Для невеликого столу досить двох опор на одиночних стійках, з'єднаних одним ребром жорсткості. На фото вертикальні стійки і нижні опори ніжок зроблені зі старої водопровідної труби діаметром 30 мм, верхні опори - з куточка 30х30, ребро жорсткості - з профілю прямокутного перетину 30х20. З труби і куточка зварюються 2 Н-образних опори, через висвердлені в куточку отвори кріпляться до стільниці і з'єднуються поперечиною.

Якщо столик маленький і невисокий, а труба довга, можна вигнути каркас з 2 відрізків, зігнувши їх в 2 площинах. Краще для цих цілей підійде труба круглого перетину діаметром 22 мм:

1. Вигинаються 2 П-образних конструкції.
2. Від поперечини відміряється відстань, рівну бажаної висоті столу. У цьому місці «ніжки літери П» загинаються під прямим кутом, їх нижня частина буде служити горизонтальної опорою для стільниці, а верхня з поперечиною - стійкою столу.
3. Ближче до країв труб висвердлюють отвори, 2 гнутих конструкції з'єднуються один з одним за допомогою дерев'яних втулок і шпильок.

Якщо довжини труби не вистачає, можна зібрати каркас з 4 відрізків, зробивши ще по одному з'єднанню посередині нижніх опор, як показано на малюнку. Зверху до металевого каркаса кріпиться рама з дерев'яного бруса, а до неї - стільниця.

Ще одна цікава ідея - розкладний столик для пікніків зі стільницею з листового алюмінію товщиною 2 мм і каркасом з куточка.

• для звареної рами і ніжок використовується перфорований товщиною 2 мм з полками 15х15;
• для проножек - гнутий куточок 10х10 або 15х15 товщиною 1 мм;
• кожен з 4 складних упорів (розпірок) виготовлений з 2 алюмінієвих смуг.

Це лише деякі ідеї столів і столиків. З каркасом з металопрофілю робляться масивні зварювальні столи, мініатюрні приставні столики на коліщатках, столи-парти. Можна зібрати стіл на 3 ніжках з круглою стільницею, складаний стіл з механізмом трансформації на основі газових підйомників і чимало інших моделей. Головний принцип - перетин профілю і товщина стінок повинні відповідати масі стільниці, для габаритних виробів потрібно більше ребер жорсткості, поперечок.
