Як зробити яскравіше задній хід на ваз

Ліхтарі заднього ходу Авто ваз мають стандартні лампи потужністю 25Вт. Іноді цього не вистачає, щоб побачити перешкоди при їзді заднім ходом в нічний час. Чи вирішить проблему можна маленьким тюнінгом, який дозволить зробити задні ліхтарі Авто ваз яскравіше.

Лампи галогенні H1 в ліхтарі задній хід ВАЗ

Сенс доопрацювання полягає в тому, щоб поставити галогенки в задні фари ще більшої потужності. Щоб поліпшити світло фари заднього ходу було вирішено поставити лампу H1 60Вт.

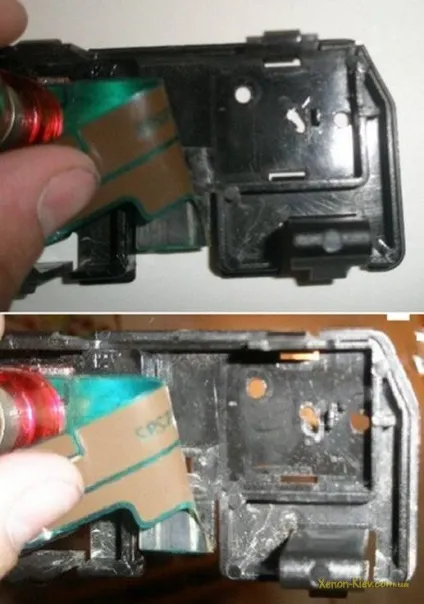

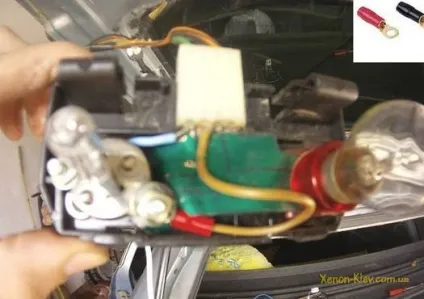

Плата заднього ліхтаря виймається і розбирається з боку ламп заднього ходу. Розмітимо якомога точніше те місце, де стане лампа Н1 (в центрі відбивача, орієнтуємося на положення стояла лампи), свердлимо 2 отвір діаметром в 3 мм і сточив пластик між ними напилком. Так само свердлимо 2 отвір для кріплення діаметром в 4 мм.

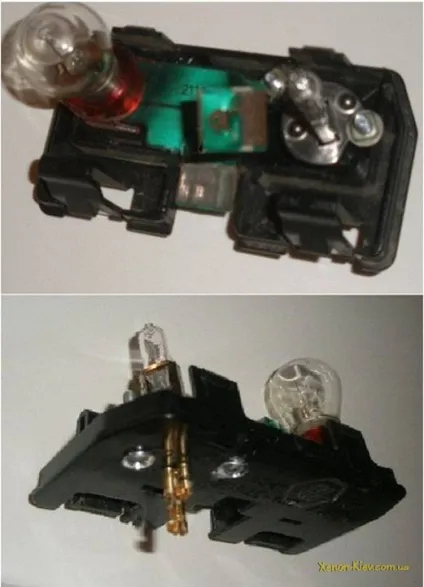

Далі закріпимо на два гвинти, для стійкості під лампу підклав по дві гайки з кожного боку, до контакту підключаємо клему «мама».

Провід паял прямо до плати. Для хорошого контакту і корпусу лампи мінус підвів до гвинта через клему.

Галогенні лампи H3 в фарі заднього ходу

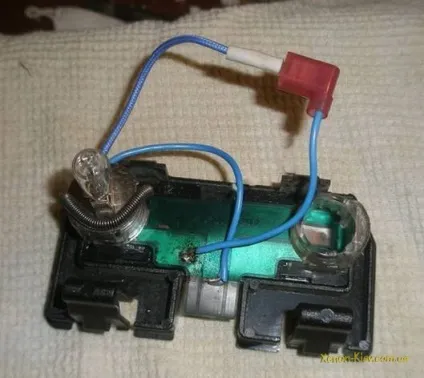

На другу сторону задніх фар поставив лампу H3. Знадобилася: пружинка потрібної довжини, провід з клемою «тато» і половина скріпки.

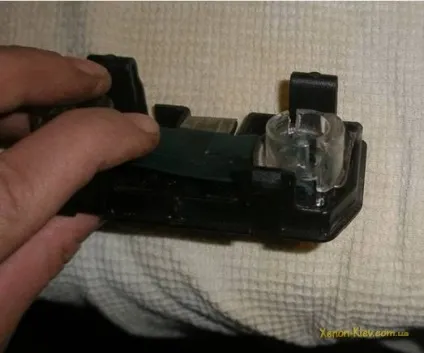

Для проводу лампи зробимо пропив в патроні за допомогою напилка (Рис 1).

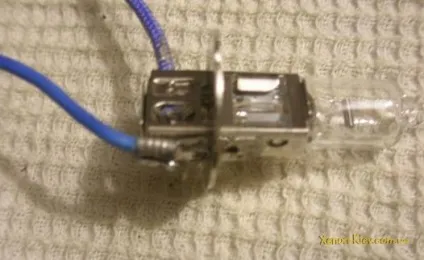

На лампі є плоске отвори. Туди і вставляємо гніздо «тато» з проводом.

Фіксуємо лампу в патроні за допомогою пружинки, а з скріпки зробимо гачки для зачеплення

Виведемо дроти через пропив і паяем до плати (для проводу від лампи застосовуємо доп підключення). Зараз яскравість світла заднього ходу дещо краще.

Підключаємо галогенки в якості фар заднього ходу

Оскільки на лампах 55Вт встановлений запобіжник в 10А, а в даному випадку через запобіжник F19 (крім іншого обладнання) ми приєднуємо 2 лампи по 60 Вт. Щоб зняти навантаження з запобіжника F19, так само з включателя світла заднього ходу можете поставити реле.

Контакт 2 з включателя подсоединим до контакту 85 реле, а 86 контакт проходить на масу. Провід, який відключили від контакту 2 включателя, подсоединим до контакту 87 реле. На контакт 30 реле даємо харчування + 12в: можете взяти з акумулятора, але краще підключиться до Ш2-16 (плюс подається після вкл. Запалювання в авто). Реле розміщуємо на монтажному модулем.

Галогенні лампи G-4 в задній хід ВАЗ

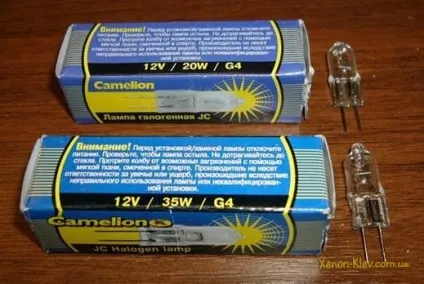

Другий варіант пропонує застосовувати в фарах галогенки 20-ти і 35-ти Вт під цоколь G-4.

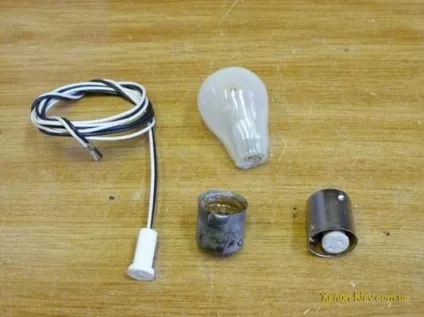

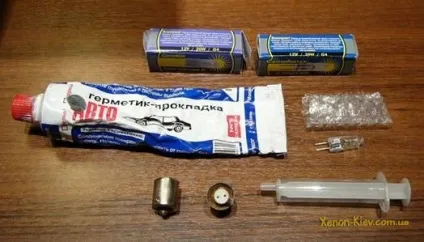

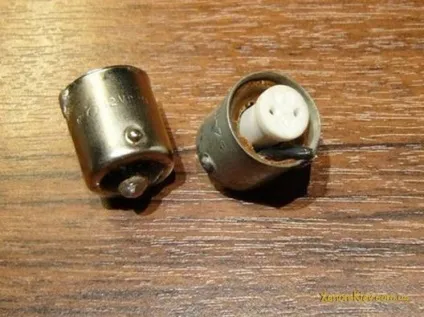

Розбиваємо колбу звичайної лампочки, а залишки прибираємо пінцетом. Цоколь-тримач галогенки вставляємо всередину і запаює проводки.

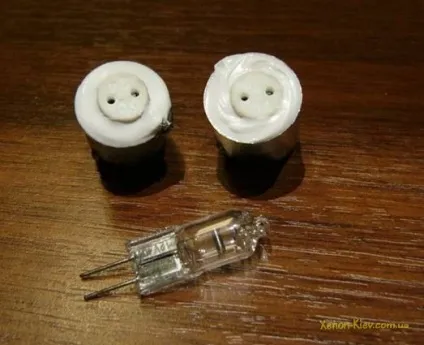

Щоб закріпити патрон галогенки в залізному цоколі треба заллємо його силіконовим герметиком.

А щоб герметик залив все порожнини між патроном і залізним цоколем рівномірно, треба користуватися шприцом без голки.

Треба врахувати, що галогенні лампи гріється сильніше простої лампи (до 350-450 градусів), паяти звичайним припоєм висновки такої лампи забороняється, треба застосовувати керамічний патрон. Так як площа контакту лампи з патроном мала, то сам патрон не надто гріється. Герметик може зберігати форму при нагріванні до 340 градусів.

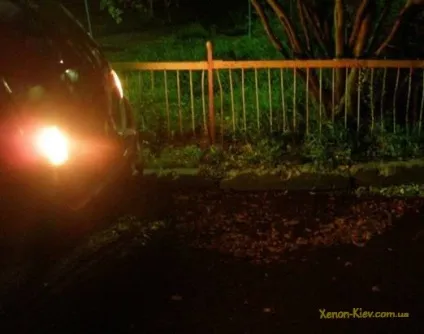

Зіставлення світла ламп: штатної 21-Вт, галогенною 20-ватної і галогенки 35-Вт.

Яскравість простий 21-Вт лампи від 20-Вт галогенки на око не відрізняється.

А 35-Вт галогенка на око вже явно яскравіше, на знімку це чітко видно.

Вартість питань 2у.е.

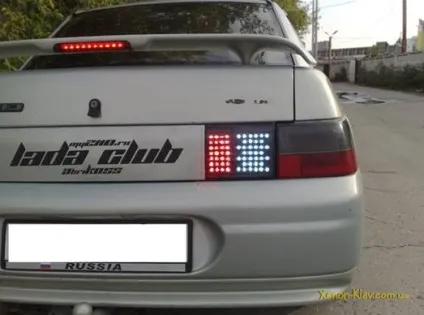

Світлодіоди в фари заднього ходу значно додасть яскравості світла при парковці.

Теж варто врахувати, що світлодіоди гріються так як галогенні лампи.

Як встановити ксенонові лампи в задний ход

Спершу я переробив колодки під лампи, щоб була правильна полярність. Розрізав шлейф, 2 смуги шириною 2-3 міліметрів, спаяв дроти

Потім зняв патрон для лампи заднього ходу, це легко, вона закріплена на засувках (знімок 2).

Вирізав з нержавійки, за розміром входив до будинку ліхтаря, просвердлив отвори під лампу, закріпив все шурупами (знімок 3 і 4). Модулі розпалювання можливо розташувати в будь-якому місці.

Ксенон в задні ліхтарі (підключення): підключати модулі від харчування проводів ліхтарів заднього ходу не став, застосовував їх для харчування реле, «+» на модулі взяв від реле з двигуна очищувача скла.

Результатом задоволений, а ще більше задоволена моя дружина, на її прохання і робив цю переробку. При бажанні можливо все просто переробити назад.

Якщо Ваші ліхтарі заднього ходу не світяться належним чином, тоді поміняйте стандартні лампи розжарювання на галогенні або світлодіодні. Бажаєте, щоб було дуже яскраво, тоді поставите ксенон в задні фари. Альтернатива всьому можливо фотокамера заднього виду або парктроник.
