Як зробити гвинтовий дровокол своїми руками - інструкція з кресленнями і фото

Наскільки важлива наявність дровокола в наборі обладнання сільського будинку? На жаль, але не у всіх регіонах прокладено магістральний газ. Тому єдиним вибором є установка котла опалення, що працює на дровах. В середньому для опалення будинку площею 150 м² протягом 7 місяців знадобиться близько 26 м³ деревини.

Наколоти дрова ручним способом в такому випадку буде проблематично. Вихід є - можна зробити простий дровокол своїми руками.

Принцип роботи

В даний час існує безліч конструкцій напівавтоматичних і автоматичних механізмів для розколу полін. Багато з них характеризуються великою продуктивністю і зручністю застосування. Однак є два важливих фактора, які особливо актуальні для української дійсності - висока вартість заводських моделей і фактично невеликий вибір. Тому практичніше зробити дровокол самостійно, використовуючи мінімум доступних комплектуючих.

Для виготовлення найпростішої конструкції знадобиться електродвигун, станина, на який він буде встановлений, вал і конус. Під час роботи механізму поліно з невеликим зусиллям стикається з обертовим робочим конусом. Завдяки гвинтовий різьбі відбувається розщеплення деревних волокон і дерево розколюється.

Але, не дивлячись на простоту, перед виготовленням потрібно ознайомитися з основними правилами безпеки і вимог до конструкції гвинтового дровокола:

• Потужність двигуна повинна становити 2-4 кВт.
• Кількість оборотів - до 500.
• Рекомендується використовувати редуктор для зниження оборотів - шестерний, пасової або ланцюгової.

Обов'язково встановлюється кнопка включення (виключення) і УЗО.

Вибір схеми і виготовлення

Одним з найважливіших компонентів дровокола є силовий агрегат. Якщо роботи по заготівлі дров будуть проводитися в межах можливого підключення до електромережі - можна використовувати електродвигун.

Середня вартість асинхронної однофазної моделі 220 В потужністю 3 кВт (3000 об / хв) становить 12 тис. Руб. Б / у коштуватиме на 40-50% дешевше. Використовувати трифазний для домашньої мережі буде проблематично. Хоча деякі моделі передбачають можливість роботи як від 220 В так і від 360 В.

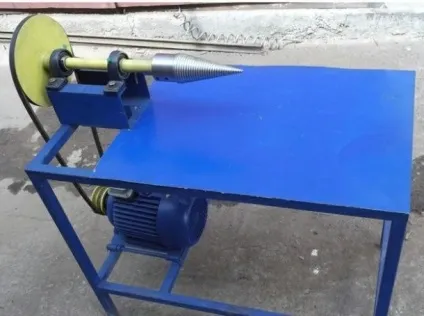

Загальна схема дровокола

Потім потрібно правильно підібрати розколює конус. Виготовляти його самостійно не рекомендується, так як для цього потрібно використовувати спеціальні сорти інструментальних сталей. Для їх обробки потрібно промислове обладнання.

Від розмірів бура і кута нахилу його конуса буде залежати максимально можливий діаметр поліна.

Середня вартість конуса з глибиною розколу до 550 мм становить 1600 руб. Для кріплення бура потрібно вал з підшипниковими опорами. Його висота над рівнем площині столу повинна складати від 10 до 15 см. Вибір редуктора залежить від фактичних варіантів. Важливо, щоб він міг знизити кількість оборот до 500 в хвилину. В іншому випадку зростає ризик отримання травми при роботі з дроворубом.

Наступний етап - складання схеми розташування комплектуючих на робочому столі. Його розміри можуть бути довільними і залежать від зростання людини.

Орієнтовні габарити можуть становити:

1. Висота - до 65 см.
2. Ширина - до 40 см.
3. Довжина - до 85 см.

Найкраще силовий агрегат розташувати внизу столу. Таким чином можна захистити його від можливих механічних пошкоджень і попадання стружки. Для виготовлення столу використовується листова сталь (від 1 мм товщиною) і куточки 40 * 40 мм. У деяких випадках можна модернізувати вже наявну рамну конструкцію, приварив власники електродвигуна і сталевий лист.

Після остаточного складання потрібно провести випробування конусного дровокола. Для цього рекомендується вибрати поліно з м'якої деревини, найкраще хвойних порід. Включивши електродвигун, перевіряється відсутність сильних вібрацій, що знижує редуктор повинен працювати без ривків.

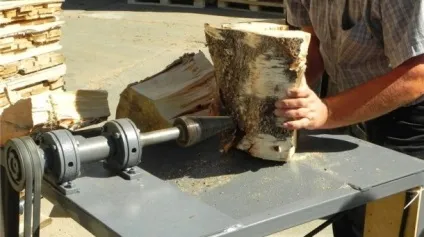

Правильна робота з дроворубом

Піднісши поліно до конусу, злегка натискаємо на нього. Різьба на бурі почне врізатися в деревину, розколюючи його. Проблеми можуть виникнути з поліном, де є безліч сучків. У цьому випадку велика ймовірність фіксації конуса. При виникненні такої ситуації слід негайно відключити дровокол і витягнути бур з поліна вручну.

У деяких джерелах пропонують встановлювати бур на дриль або перфоратор. Робити це можна ні в якому разі. На практиці дуже складно зафіксувати конус в поліні без докладання великих зусиль. Можливе отримання травм або вивих кистей рук.
