Найчастіше обробка деревини проводиться шляхом стругання. Преси - процес з прямолінійною подачею дерева в зону різання, коли площина різання, поверхня різання і оброблена поверхня збігаються. Стругальний верстат має вал з ножами, які встановлено на станині і рухається навколо своєї осі. При цьому заготовка здійснює зворотно-поступальний рух. Великою популярністю користується фугувальний верстат. Подібний верстат по дереву використовується в домашніх умовах протягом останніх кількох років. Промислові моделі подібного обладнання мають досить велику вартість, але можна зробити і саморобний фуганок, які також можна використовувати при обробці дерева.
Збірка саморобного фуганку
Основні вузли
Перш ніж зробити саморобний фуганок потрібно створити креслення і розібратися з основними елементами, які будуть входити в схему. Як правило, стругальний верстат складається з наступних основних елементів:
- станини;
- вала з ножем;
- ролика;
- електродвигуна, від якого подається обертання;
- декількох столів;
- наполегливої коника.

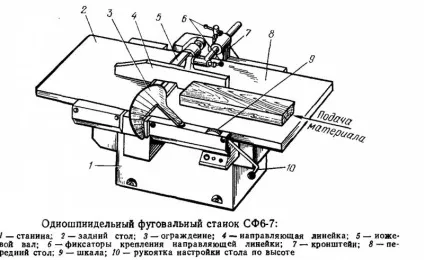

Пристрій фуговального верстата
Створюваний креслення саморобного фуганку повинен містити інформацію про те, на якій відстані встановлюється електродвигун з роликом і вал з ножами. Схема визначає те, наскільки буде зменшено кількість обертань на виході і збільшена потужність.

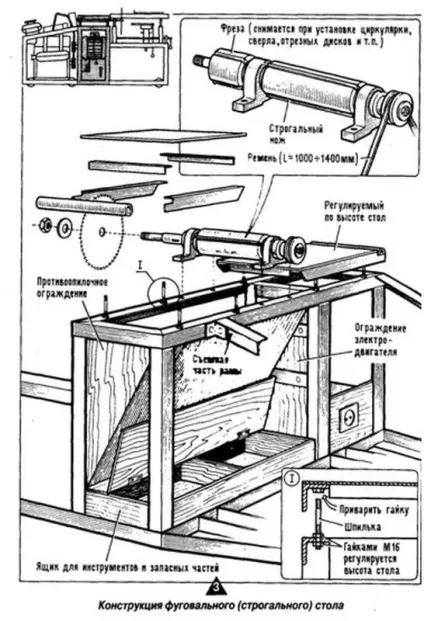

Конструкція строгольного столу
Ізготавленіе
Виготовляємо станину
Підставою для верстата стає станина. Зробити її можна своїми руками з урахуванням наведених нижче моментів:
- Найбільше для створення станини саморобного фуганку підходить металопрофіль. Він має невелику вагу, простий в демонтажі.
- При створенні креслення слід враховувати те, що конструкція повинна розподіляти яку вони надають навантаження, бути стійкою.
- Всі елементи повинні бути міцно закріплені. Механізм, який встановлюється на станину, з урахуванням оброблюваного матеріалу надає істотне навантаження.
- Кріплення елементів між собою проходить зварюванням або різьбовими з'єднаннями. Якщо потрібно, щоб саморобний фуганок був мобільний і транспортувався при необхідності, тоді потрібно вибирати різьбове з'єднання. Сварка більш надійна, але конструкція буде нерозбірними.
Варто враховувати, що фугувальний верстат повинен встановлюватися рівно. Тому при з'єднанні всіх елементів строго витримується рівень.
Установка вала з ножами
Саморобний фуганок, як і промисловий варіант виконання, має барабан ножами на поверхні, який при обертанні проводить зняття дерева з поверхні заготовки. До особливостей установки цього елемента віднесемо:
- Барабан являє собою механізм, який складається з двох підшипників, леза та центрального вала, на який передається обертання.
- Зробити лезами своїми руками практично неможливо, так як для цього потрібен токарні та вертикально-фрезерний верстат.
- Барабан встановлюється на станину через підшипники, які мають спеціальні кріплення.
- Механізм з лезами повинен міцно кріпиться до основи, так як саме на цьому вузлі концентрується все навантаження.
- На кінці вихідного вала повинен бути встановлений ролик для ременя. При цьому виготовити його можна самостійно. Підбирати профіль цього елемента слід під профіль ременя.
Багато креслення мають схему, при якій леза на осі встановлюється в центральній частині станини.

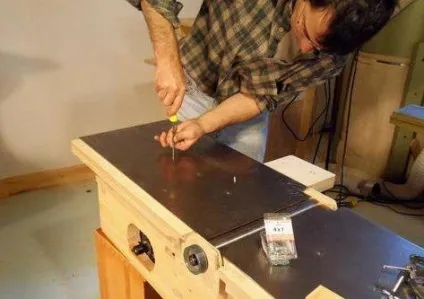

Конструкція має два столи, які розташовані на протилежних сторонах барабана. Складність їх виготовлення полягає в тому, що механізм кріплення повинен жорстко фіксувати поверхню. Фугувальний верстат, створений своїми руками, повинен мати гладку поверхню столів. Це пов'язано з тим, що подача дерева буде проводиться при сильному притиску. Якщо між столом і заготівлею виникає сильне тертя, то обробка істотно ускладнюється.
Крім цього слід враховувати той момент, що стіл повинен виставлятися за рівнем щодо барабана з лезами. При цьому висота повинна регулюватися, для чого встановлюється спеціальні механізм. Своїми руками можна створити подібний механізм регулювання шляхом використання нарізного сполучення.
Ще одним важливим моментом можна назвати те, що стіл повинен мати ширину і довжину згідно з тим, які заготовки будуть подаватися. Зробити можна також розбірний механізм своїми руками.
Установка двигуна з приводом
Обертання різального інструменту походить від електричного двигуна. При розгляді рекомендацій по установці електродвигуна розглянемо наступні моменти:
- Досить важливо правильно вибрати тип електродвигуна і його потужність. Стругальний саморобний фуганок за один прохід може знімати досить великий шар матеріалу. Для побутового використання підійде електродвигун потужністю понад 1 кВт. Останнім часом великою популярністю користуються моделі, які живляться від 220 В.
- Верстат буде працювати правильно в тому випадку, якщо шків електродвигуна буде знаходиться в одній площині з шківом барабана. Зробити це досить складно, потрібно використовувати вимірювальні інструменти і рівень.
- Важливо правильно підібрати діаметри шківів. Різниця діаметрів дозволяє зменшити кількість обертів на виході, що значно підвищує тягову силу.
- Ремінь повинен бути добре натягнутий. Варто враховувати, що вони виробляються відповідно до встановлених стандартів і мають певну довжину. Тому відстань між шківами ретельно виміряється.
- Рекомендується створювати посадочне місце на саморобному Фуганком для електродвигуна з можливістю регулювання його положення. Цей дозволить проводити натяг ременя в разі, коли його довжина збільшилася через зношування.
Особливу увагу приділяють безпеці саморобного фуганку. Електродвигун верстата повинен мати заземлення не через станину, так як при певних обставинах можливе ураження струмом.
жорсткий упор
Останнім конструктивним елементом, який також можна створювати своїми руками, є жорсткий упор. Він необхідний для витримування прямолінійного руху заготовки уздовж столу. Для цього роби під час подачі заготовки в поздовжньому напрямку також надає поперечне зусилля. Упор встановлюється на далекому краю столу, своїми руками його можна зробити зі звичайного шматка дерева, для чого достатньо підвищити якість поверхні для мінімальному ступені шорсткості.
На закінчення відзначимо, що саморобний фуганок роблять якомога безпечнішим, так як він має велику кількість елементів, що обертаються. Для цього з дерева або пластика можна створити спеціальний кожух, який закриє електродвигун, ролики і ремінь. Також потрібно звертати увагу на те, що саморобний фуганок повинен мати жорстку установку.
