Як зробити фільтр для свердловини своїми руками - все про саморобний варіант

Дірчасті фільтри з перфорацією

Однією з найпоширеніших систем вважаються дірчасті фільтри. Вони являють собою звичайну трубу з нанесеною на її поверхню перфорацією. Незважаючи на гадану простоту конструкції, мають досить хороші експлуатаційні характеристики. Тому багато хто з тих, хто замислюється, як зробити фільтр для свердловини, вибирають саме цей варіант.

Одним з головних достоїнств системи вважається простота у виготовленні і невисока вартість. Використовуються такі конструкції для різних типів порід, найбільш часто встановлюються в артезіанських свердловинах з невисоким напором і нестабільним водоносним горизонтом.

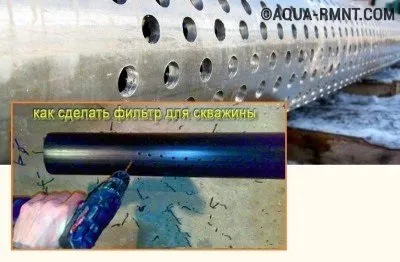

Розмір отворів для фільтра вибирається виходячи з характеристик грунту

Дірчастий фільтр можна виготовити самостійно. Для цього буде потрібно сталева труба потрібного діаметру, краще з геологорозвідувального або нафтового сортаменту. Якщо вибирається пластик, що теж можливо, потрібно брати той, який безпечний для організму людини. Далі під розміри отворів підбирається діаметр свердла для перфорації. Величина отворів залежить від гранулометричного складу породи.

Процес виготовлення проходить в кілька етапів:

• Вимірюється довжина відстійника. Труба укладається на горизонтальну поверхню і на неї наноситься розмітка. При цьому потрібно враховувати, що перфорований ділянка повинна становити не менше 25% від довжини всієї труби і розташовуватися згодом на водоприймальний ділянці свердловини.
• Свердління отворів. Від краю зазвичай відступається не менше 100 см, де і виконується перший елемент. Інтервал між ними повинен складати близько 1-2 см, а розташовуються отвори в шаховому порядку. Бажано висвердлюють їх під певним кутом, найкраще 30-60 °, в напрямку знизу вгору. Після закінчення робіт усі гострі краї зачищаються, труба піднімається і ретельно вистукувати, щоб видалити всю стружку з отворів.
• Нижня частина труби закривається звичайної дерев'яної пробкою. Для кращого захисту на конструкцію накладається сітка для фільтра свердловини, що оберігає отвори від засмічення.

Щілинні конструкції фільтрів

Поряд з дірчастими фільтрами в тріщинуватих і схильних до обвалення породи використовуються щілинні системи. Вони є кращими за своєю конструкцією, оскільки мають більшу, ніж дірчасті, пропускну здатність. На їх поверхні немає «глухих» зон, і площа однієї щілини в сто разів перевершує площу отвору.

Головним недоліком споруди вважається менша міцність на вигин, тому при виготовленні обов'язково передбачаються так звані «пояса жорсткості» - суцільні ділянки без перфорації.

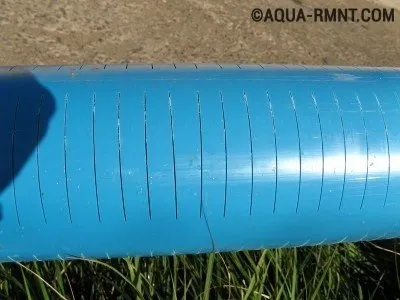

Щілинний фільтр має більшу, ніж дірчастий пропускну здатність

Щоб самостійно виготовити щілинний фільтр для свердловини знадобиться підготувати трубу і інструмент для фрезерування або газовий різак, в залежності від того, як будуть виконуватися отвори. Розміри ширини щілин виходячи зі складу породи можуть варіюватися від 3 і до 5 мм, довжини - від 25 і до 75 мм. Мають отвори як в поясному так, і в шаховому порядку. Поверх може накладатися металева сітка.

Підібрати сітку досить просто. Вона може бути квадратного або галуном плетіння. Досвід показує, що найкраща міцність і проникність у латунної сітки галуном плетіння. Підібрати розмір отворів так само нескладно. Для цього через кілька сіток просівають сухий пісок. Вибирають ту, яка пропускає, в середньому, приблизно половину. Однак для особливо дрібних пісків цілком підійде і варіант, який пропустив близько 70%, а для великих фракцій - 25%.

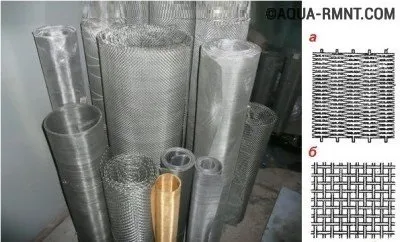

Види сіток для фільтра: під літерою «а» галуном плетіння, під «б» - квадратне

Грамотне виготовлення фільтра для свердловини передбачає і визначення розмірів піску, щоб якомога точніше підібрати сітку. Зробити це можна самостійно, висипавши трохи сухого піску на міліметровий папір. Великими вважаються частинки величиною від 0,5 до 1 мм, середніми - від 0,25 до 0,5 мм і дрібними - від 0,1 до 0,25 мм. Сітки галуном плетіння мають особливу маркування у вигляді дробу. В чисельнику вказано кількість дротів в основі, в знаменнику - в качці, з розрахунку на квадрат розміром 25х25 мм. Якщо фільтр буде працювати з гравієм, то сітку вибирають тільки з квадратним плетінням.

Перед тим, як накласти сітку, на фільтр спірально намотують сталеву нержавіючу дріт кроком 15-25 мм. Діаметр дроту - 3 мм. Через кожні 0,5 м по довжині каркаса її точково припаюють, забезпечуючи максимальну міцність. Сітку внахлест надягають на трубу і стягують дротом по спіралі. Крок - 50-100 мм. Кожен виток після закручування перегинають під стяжку пассатижами. Так само сітку можна припаяти. Для цього спочатку кріплять один край, а потім внахлест на нього - другий. Таким способом можна самостійно виготовити кращий фільтр для свердловини на пісок, яким вважається щілинна конструкція з сіткою.

Фільтрувальні дротові системи

Дротяний фільтр являє собою спеціальну дріт з особливим профілем, намотану на каркас. Такий варіант краще дірчастих і щілинних фільтрів з сіткою, оскільки товщина дроту набагато більше, що забезпечує конструкції більш тривалий термін служби. Якісний фільтр повинен бути схоплений зварюванням у всіх точках дотику з каркасом. Його пропускна здатність безпосередньо залежить від форми перерізу і кроку дроту. Замислюючись, як виготовити фільтр для свердловини самостійно, цей варіант навряд чи варто розглядати, оскільки це майже нездійсненне завдання.

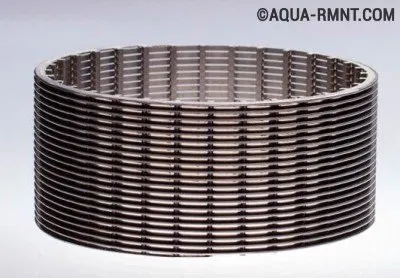

Дротові фільтри - найміцніші, але досить складні для самостійного виготовлення

Втім, ті, хто не боїться труднощів, все ж можуть спробувати виготовити дротяний фільтр. Його каркасом служить щілинна конструкція, розмір отворів якої повинен бути дорівнює середньому діаметру породних частинок. Перед намотуванням на каркас накладаються 10-12 поздовжніх прутків, чий діаметр становить не менше 5 мм.

Потім сталева нержавіюча дріт, діаметр 2-2,5 мм, навивается під натягом на основу. Виконувати операцію краще на токарному верстаті, але можна і вручну, тоді операція зажадає особливого терпіння і акуратності.

Гравійне фільтраційне спорудження

Гравійний фільтр - досить проста конструкція, що дозволяє свердловині якісно функціонувати. Облаштовується спорудження в заглінізірованних і дрібних пісках. Для створення гравійного фільтра буриться отвір для свердловини трохи більшого, ніж потрібно діаметра. Гравій, який перед цим ретельно підбирається і навіть калибруется, оскільки потрібно саме однорозмірних фракція, з гирла засипається в свердловину. Вибираючи гравій, потрібно враховувати середній розмір часток породи: вони повинні бути менше в середньому в 5-10 разів. Товщина обсипання - не менше ніж 50 мм.

Таким чином, саморобний фільтр для свердловини - це цілком реально. Головне грамотно розрахувати власні сили і вибрати найбільш підходящий варіант. Ретельне дотримання інструкції та правильно підібраний матеріал дозволять зібрати хороший фільтр, який не поступається за якістю тим, які можна купити в магазині.
