Як зробити діагностику ноутбука, який не включається

Сьогодні ми зробимо діагностику ноутбука ASUS K50AB.
Проблема в цьому ноутбуці то, що він не дає зображення.
При включенні чутно, що він шумить, і не будь зображення на моніторі немає.

1. Насамперед перевіримо, можливо, несправна матриця, хоча по звуку чути, що завантаження йде.

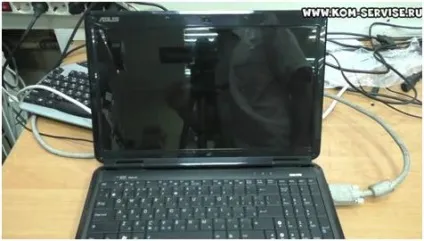

   Підключаємо збоку роз'єм від монітора, і включаємо ноутбук.
   Дивимося, з'явитися чи зображення на нашому зовнішньому моніторі.
   Зображення немає, тобто, завантаження немає.


2. Тепер спробуємо розібрати і подивитися в чому причина.
   Щоб зняти нижню кришку потрібно відкрутити чотири болтика.
   Після цього відкриваємо кришку, під якою акумуляторна батарея.
   Висуваємо кришку на себе, і прибираємо її в сторону.

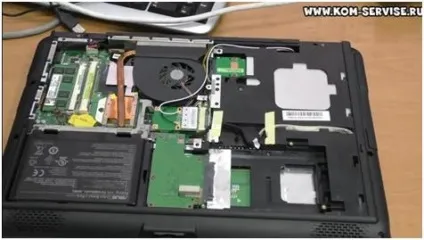

3. Тут ми бачимо нутрощі ноутбука.

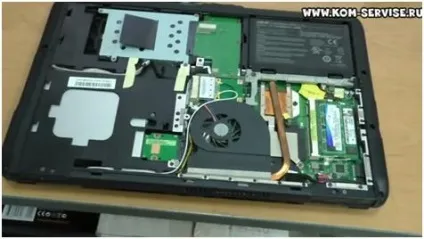

   Варто два модуля пам'яті, вентилятор, жорсткий диск і акумулятор.


4. Знімаємо батарею, натискаємо на фіксатори і піднімаємо вгору.
   Знімаємо пам'ять, віджимаємо в різні боки засувки і модуль вискакує.

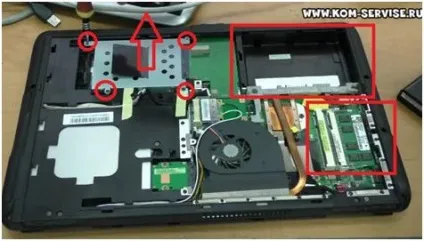

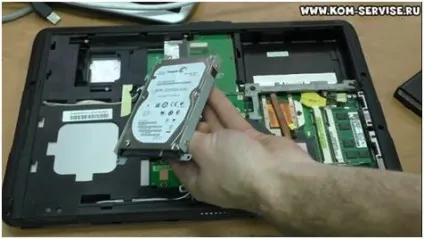

   Викручуємо жорсткий диск, він тримається на чотирьох болтах.
   Викручуємо болти, після зрушуємо і піднімаємо за пластиковий язичок жорсткий диск, витягаємо з роз'єму.
   Болти тут коротше, ніж були на кришці, тому не переплутайте їх.


5. Якщо вам потрібно поміняти жорсткий диск, відкручує і міняєте його.
   Також встановлюєте його на місце.


6. Після цього повертаємо назад нашу батарейку на місце.
   Тепер перевертаємо ноутбук, і ще раз стартуємо.
   Ноутбук включився, кулер гуде на максимальних обертах, і обороти не скидає.
   Чи не пам'ять не жорсткий диск виявилися ні до чого, проблема глибше.


7. Тепер спробуємо скинути БІОС.

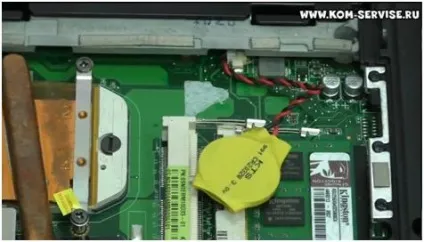

   Щоб скинути БІОС нам потрібно витягти цю батарею.
   Беремо і акуратно тягнемо її з роз'єму.
   Після відключення батареї нам потрібно закоротити два контакти, в роз'ємі підключення цієї батареї.
   У нашому випадку це допоможе нам для старту комп'ютера або якщо ви забули пароль.
   При цьому потрібно включити ноутбук на п'ять десять секунд.
   Після цього знеструмити ноутбук і встановити батарейку на місце.
   Далі намагаємося стартанути заново, можливо це допоможе.


8. Тепер нам треба закоротити два контакти, якщо у вас як на материнських платах то це робиться просто, тут злегка складніше.
   Закорачивается їх плоскою викруткою, і включаємо ноутбук.


9. Ноутбук включаємо секунд на п'ять.
   Ноутбук стартує, зашипів, обороти не падають.
   Після цього вимикаємо його.
   Повертаємо батарейку на місце та встановлюємо модуль пам'яті.
   Включаємо ноутбук, він знову шипить, але зображення не з'являється.

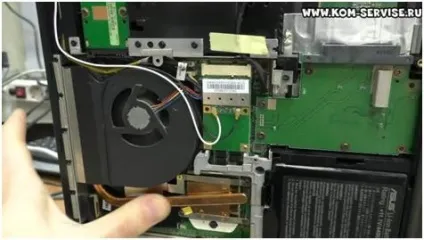

   Також потрібно подивитися нагрівається система охолодження.
   Система охолодження у нас нагрівається, тобто харчування надходить на процесор або на міст, або на обидва пристрої.


10. Ми зробили таку просту діагностику, тепер для подальшої діагностики треба робити його розбирання.
    І дивитися по ланцюгу харчування, куди доходять, куди немає.

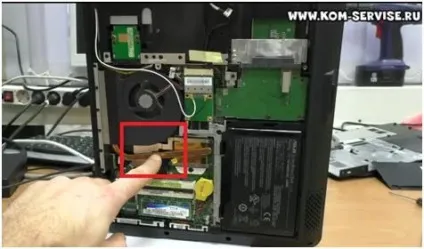

    Але з досвіду спілкування з цими ноутбуками можу сказати, швидше за все, проблема в мосту (вказано на фото) який часто виходить з ладу.

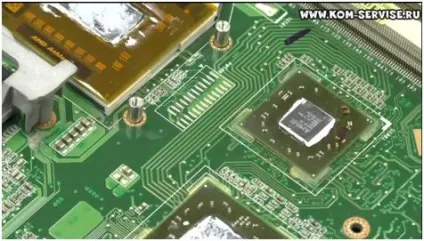

Після того як розібрали ноутбук провели діагностику, проблема виявилася в північному мосту AMD.
Спробуємо його прогріти і будемо, сподівається, що ноутбук стартанет.
Ми прогріли міст, але це не допомогло, міст під заміну.
Такий міст коштує близько двох тисяч, плюс робота близько трьох тисяч і клієнт вирішив його не ремонтувати.
