З усіх конструкцій воріт, що вмонтовуються в гараж, забирається під стелю стулка відрізняється особливою зручністю. Такий механізм характеризується відсутністю громіздкість і підвищеною надійністю, але в заводському виконанні ціна на виріб досить висока. Виготовлення підйомних воріт своїми руками дозволить за меншу ціну отримати ті ж якості, характерні для промислових зразків: надійний захист від злому, міцність, зручність в користуванні і гарний теплозахист.

Види і пристрій

Заводські або самостійно виготовлені ворота бувають двох видів:

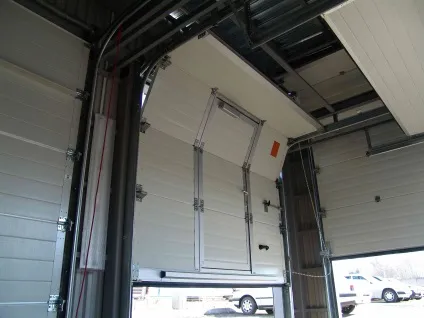

1. Підйомно-секційні, що складаються з набору секційних панелей, з'єднаних в єдине полотно. Їх розмір сягає півтора метра, і зібрані вони в окремі секції. У момент відкриття відбувається згортання секцій під стелю, а при закритті утворюється суцільне полотно. Панелі виготовляють з деревини, пластмаси або металу з заповненням зсередини утеплювачем, в якості якого виступає поліуретан.

Секції з'єднуються шарнірними петлями, які утримують панелі, які виконані з нержавіючого металу, що продовжує виробу термін експлуатаціі.Главние недоліки конструкції - слабкий захист від злому і складність установки, що обумовлюють вибір людей на користь другого виду гаражних воріт.

2. Підйомно-поворотні. Виконані у вигляді суцільної стулки, яка піднімається, чи не сворачиваясь, за допомогою важеля шарнірного механізму. Цей різновид воріт відрізняється підвищеною міцністю в порівнянні з секційної, і надійно захищає приміщення від злому. Конструкція складається з коробки, підйомної стулки і механізму відкриття. Каркас виконується з дерев'яних або сталевих балок, змонтованих в отвір з встановленими всередині напрямними профілями. Підняття полотна наводяться в дію відкриває механізмом.

Вибір економного варіанту підйомних воріт

Підйомно-секційні ворота відрізняються складністю пристрою, і єдиним способом витратити менше коштів без внесення компромісів в саму конструкцію - це самостійно змонтувати повний комплект механізму воріт. Решта варіантів припускають спрощення конструкції, що веде до зниження комфорту використання:

1. Відмова від механічного приводу, що скорочує витрати, але позбавляє зручності експлуатації.
2. Зменшення розміру отвору, орієнтуючись на мінімальне число панелей, і підігнавши ширину і висоту під ці розміри.
3. Використання недорогих матеріалів для декору та відмова від панелей з боковим склінням.

Істотний спосіб заощадити - це вибір поворотно-підйомного типу воріт. Менш складна конструкція робить можливим її установку своїми силами. При виконанні робіт своїми руками витрати підуть тільки на закупівлю необхідних матеріалів.

Принцип роботи

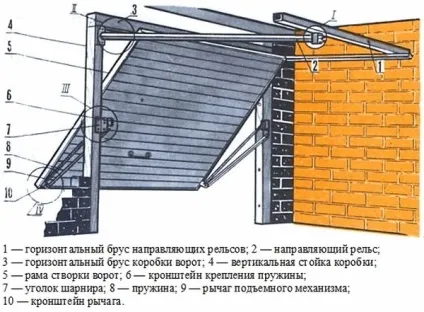

Конструкція воріт підйомно-поворотного типу відрізняється простотою пристрою і складається з полотна, рами і направляючих, за допомогою яких вона повертається з вертикального в горизонтальне положення. У момент відкриття працює роликовий механізм з підйомними важелями, за допомогою яких стулка переміщається по напрямних до стелі гаража, а її нижня частина утворює козирок над прорізом входу в гараж. Компенсаційні пружини при закритих воротах знаходяться в розтягнутому положенні, а при відкритих - у вільному стані.

Механізм відкриття буває наступних типів:

1. Шарнірно- важільний. Відрізняється надійністю і простотою, що обумовлює його широке застосування при самостійному виготовленні та встановленні воріт. Забезпечує простий рух стулки і запобігає її блокування. При цьому вимагає ретельної регулювання натягу пружин і високої точності при монтажі напрямних.

2. З наявністю противаг. Складається з закріпленого за нижніх кутах рами троса, що проходить через блок, і противаги на протилежному краю лебідки. Механізм використовується при установці масивних важких воріт.

Переваги і недоліки

Конструкція воріт підйомно-поворотного типу має наступні переваги:

1. Забезпечення надійного захисту від злому через міцного цільного полотна.
2. Висока стійкість до факторів впливу зовнішнього середовища (при використанні матеріалів, згідно з технологією).
3. Не вимагає місця в процесі відкривання і не займає корисний простір.
4. Устаткування ручної або автоматичною системою відкриття.
5. Допускається облицювання будь-якими матеріалами, вставками і панелями.
6. Може встановлюватися як в одинарних, так і подвійних гаражах.

Недоліки цього типу воріт пов'язані з певними особливостями самої конструкції, і виражаються в наступному:

1. Можливість установки тільки в отвори прямокутної форми.
2. При відкритті зменшується висота отвору (до 20 см).
3. Відсутність можливості ремонту ділянок полотна. При пошкодженні змінюється весь елемент.
4. Пружинний механізм розрахований на невисоку масу конструкції. При влаштуванні теплоізоляції маса панелі може зажадати додаткової установки противаг.
5. Наявність щілини між рамою і полотном. Недолік частково усувається за допомогою гумового ущільнювача, але незважаючи на це, конструкцію рекомендують встановлювати виключно в неопалюваних приміщеннях.

Підготовка до самостійного монтажу

Роботи по установці воріт починаються з виміру отвору і підготовці ескізу, після чого складається креслення майбутньої конструкції. Кращий варіант це використання готового креслення, якщо розміри отвору вписуються в стандартні розміри. Креслення допоможе побачити, як будуть виглядати ворота, а також підібрати необхідні матеріали і прорахувати їх вартість.

Для створення конструкції знадобляться наступні матеріали:

1. Бруси з деревини для коробки і стелі.
2. Металеві штирі.
3. Куточки різного перетину на раму і рейки.
4. Швелерних кронштейн.
5. Металевий прут для регулятора напруги.
6. Пружина.
7. Електропривод (якщо передбачена автоматизація підйому).
8. Матеріали для виготовлення полотна конструкції.

Необхідні інструменти для виконання монтажу: молоток, рівень, олівець, набір викруток, свердел і гайкових ключів, дриль, болгарка, зварювальний апарат.

Виконання монтажу воріт

Монтаж підйомних воріт здійснюється в наступному порядку:

1. Збірка коробки воріт з вертикальних і поперечних брусів, що з'єднуються куточками або металевими пластинами.
2. Заглиблення нижній частині коробки за допомогою бетонної стяжки на 20 мм і фіксація її металевими штирями.
3. Збірка і обшивка рами.
4. Виготовлення опори з куточка. Для фіксації до стійок і установки кронштейна за допомогою дриля проробляються отвори. Виготовлення пружинної опори проводиться за допомогою швеллерного кронштейна.
5. Підготовка сталевої пластини і з'єднання з її допомогою кронштейна і відповідної за параметрами пружини. Крайні витки пружини вигинаються подібно зачепам, а в нижній частині приєднується металевий прут, який виконує роль контролера натягу.
6. Монтаж нижнього шарнірного кута. Для цього в куточку проробляється отвір, а сам він приварюється до опорній рамі, відступивши від нижньої межі до центру отвору. Наявність такого проміжку дозволяє розташувати підйомний важіль в необхідному місці шарніра.
7. Кріплення пластини до торця важеля і фіксація елементів зварюванням.
8. Підготовка рейки для переміщення полотна з пари куточків методом зварювання їх по одному краю таким чином, щоб проміжок між внутрішніми вершинами дорівнював 50 мм.
9. Кріплення готової рейки до вже підготовленої пластині за допомогою зварювання, залишаючи відступ 8 см. Від осі направляючої деталі до ребра поперечного вироби знизу. Другий кінець рейки кріпиться за допомогою шматка швелера з відступом 15 см. Який в свою чергу прикручується болтом до стельового брусу.
10. Наклеювання гумових ущільнюючих елементів і компенсуючих накладок, що підвищують стійкість саморобних воріт.
11. Фіксація полотна в коробці з контролем розташування напрямних: їх положення повинно бути строго вертикальним.
12. Після закінчення монтажу конструкцію фарбують, щоб надати їй естетичний вигляд. Важкодоступні місця фарбують перед початком збирання.

Регулювання воріт здійснюють гвинтом натягу пружини, при цьому домагаються, щоб стулка зберігала нерухомість при будь-якому положенні. Це контролюється ступенем затягування або ослаблення гайки регулятора натягу в пружині при верхньому, нижньому і проміжному положенні полотна. Якщо необхідно, змінюють верхню точку кріплення пружини переміщенням шарніра регулювальної пластини в більш високе або низьке положення.
