Як зробити бетонний пандус своїми руками

Пандус - заїзд з ухилом для колясок, велосипедів, візків та інших легких колісних засобів. Більшість цих елементів дублюють сходові марші при вході в будівлю і призначені для проїзду інвалідних і дитячих колясок.

Споживчі вимоги до пандусу:

1. Невеликий ухил, досить пологий для підйому на беспріводние інвалідному кріслі.
2. Рівна площина, без перешкод для руху.
3. Стійкість до атмосферних явищ.

Для спрощення розрахунків і роботи ми візьмемо за основу принцип створення бетонних сходів. По розташуванню опори пандус може бути трьох видів:

1. З повною опорою на грунт або підсипку.
2. З опорою на несучі стіни (стінки).
3. Без опори (моноліт).

У всіх випадках конструкція пандуса (як і сходи) буде відрізнятися. У приватному будівництві підвісні марші і сходи практично не зустрічаються через складність зведення. Ми розглянемо варіант пристрою підйомної площині на «подушці».

Визначаємо параметри конструкції

Залежно від висоти кінцевої точки пандус може бути одномаршевим або многомаршевие. Максимальна довжина підйомної площині - 9 метрів, висота підйому одного маршу - не більше 80 см (СНиП). У всіх випадках слід в першу чергу передбачити майданчики перед заїздом, після підйому і проміжні (якщо маршів кілька). Після підйому не повинно бути перешкод або бар'єрів (двері, портали).

В ході розрахунків нам знадобиться визначити два головні показники:

1. Форма пандуса. Якщо висота підйому більше нормативної (або зручною), слід розбити його на марші з проміжним майданчиком. Товщина бетонної плити при цьому буде незмінною.
2. Загальна довжина пандуса з урахуванням майданчиків.

Припустимо, що нам необхідний пандус шириною в 1 метр і висотою підйому 1,2 метра. Достатня товщина плити - 100 мм. Опорні стінки - армована цегляна кладка 125 мм (півцеглини) або шлакоблок 200 мм.

Розрахунок пандуса

При ухилі 8% нормальне ставлення висоти до довжини - 1:12, т. Е. На 1метр підйому по вертикалі припадатиме 12 метрів пандуса. При висоті в 1,2 м довжина пандуса в плані буде дорівнює:

Будувати 15-метровий суцільний пандус не завжди зручно і це суперечить вимогам СНиП. Тому слід розбити його на два рівних маршу по 7,5 м (в плані). Висота рівня проміжної площадки:

Довжина підйомної площині пандуса (по теоремі Піфагора) буде дорівнює:

• Lплоск = корінь квадр. з (Н2верт + L2панд) = корінь квадр. з 1,44 + 225 = 15,04 м, приймаємо 15 м

Проміжну площадку приймаємо 2х1 м (2 м 2).

Примітка. Конструкція пандуса може суттєво відрізнятися в залежності від розташування - вздовж стіни, паралельно кутку або суміжні марші. У статті розглянуто варіант суміжних маршів.

Загальна довжина бетонної плити:

При ширині в 1 метр площа буде дорівнює 17 м 2.

Обсяг бетону для пандуса:

Обчислюємо обсяг стінок. Для цього потрібно скласти площі стінок і помножити на товщину (вона може змінюватися). Оскільки форма стінок умовно прямокутний трикутник, скористаємося формулою:

Обсяг стінок при товщині в півцеглини:

Кількість цегли для стінок дорівнюватиме:

Обсяг матеріалу для засипки приблизно дорівнюватиме площі однієї стінки, помноженої на ширину (1 м):

Обсяг засипки дорівнює 9 м 3.

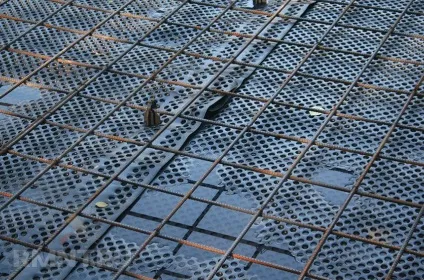

Розрахунок арматури. Плита на подушці армується в один шар в'язаним каркасом-сіткою з арматури А3 Ø 14-16 мм з осередком 150 мм. Головний нюанс бетонування пандуса - необхідні бар'єри з арматури, які також потрібно врахувати. Їх встановлюють (при ухилі 8%) з кроком 2 метри, на кожен йде 2 шт. по 1 м, разом 15 м.

Кількість поздовжніх стрижнів:

Довжина поздовжньої арматури:

Кількість поперечних стрижнів:

Довжина поперечної арматури:

Разом довжина арматури:

Порядок роботи

1. Після того як становище площині щодо пандуса остаточно визначено, слід розмітити майданчик під майбутню конструкцію. Для цього використовуйте шнури і кілочки. Намагайтеся в першу чергу витримати внутрішню ширину пандуса.

2. Після розбивки необхідно влаштувати фундамент під цегляні стіни. Перетин балки під стінку в півцеглини 200х200 мм.

3. Розтягуємо шнури згідно ухилу підйомної площині.

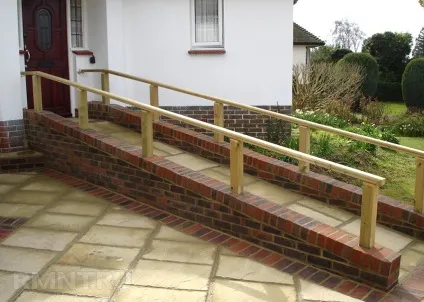

4. Потім викладаємо опорні стінки з цегли відповідно до обраного принципу пристрою пандуса. Якщо пандус огинає кут, потрібна тільки одна стінка (друга - стіна будівлі).

Увага! Армування стінок, особливо кутів, має велике значення - вони повинні витримати навантаження від засипки і трамбування. Застосовуйте кладочную сітку кожні 2 ряди.

5. Кладку слід витримати 21 добу.

6. Засипаємо пазуху між стінками з трамбуванням кожні 200-300 мм. Трамбувати слід акуратно, особливо біля стін.

7. Прокладаємо геотекстиль або поліетилен (щоб бетон не змішувався з засипанням)

8. в'яжемо арматурний каркас. Відстань від подушки до сітки - 50 мм. Каркас повинен заходити на стінки.

Увага! Не забувайте встановлювати бар'єри.

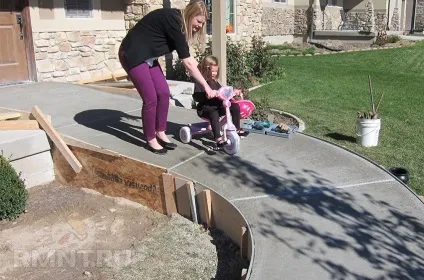

9. Встановлюємо отбортовку на дюбеля або підтискаємо щити зовні. На щитах ставимо позначки верху площині.

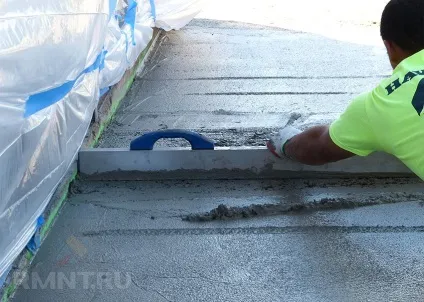

10. Бетонування пандуса проводиться знизу-вгору.

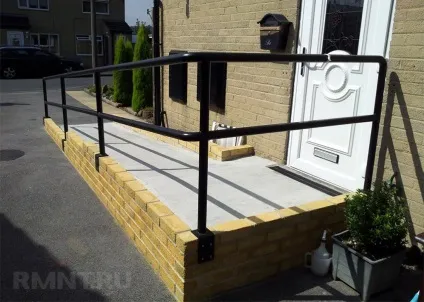

Опалубку можна знімати на наступний день. Через 28 днів можна встановлювати поручні або зводити стіни.

Бетонний пандус може служити основою для асфальту, тротуарної плитки або іншого виду обробки. Його точні розміри визначаються потребами конкретного об'єкта. Але основні принципи його конструкції, описані в цій статті, залишаються незмінними.

Віталій Долбін, рмнт.ру
