Як зробити автоматичні ворота своїми руками

До будь-якої з перерахованих конструкцій можна приєднати брелок і отримати автоматичні гаражні ворота.

Робимо правильний вибір

Видів воріт дійсно багато, тому вибір зробити нелегко. Щоб було простіше визначитися, давайте виведемо важливі характеристики. Це надійність, тривалий термін роботи і кліматичні умови. Для суворих зим ідеальним варіантом будуть розсувні ворота. Максимум, що вам, можливо, доведеться зробити в лютий мороз - це відігріти замок.

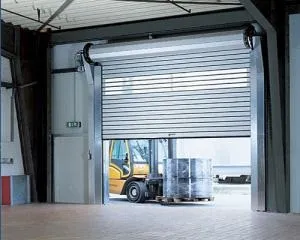

Що стосується підйомних конструкцій, то тут важливо проживати в теплому кліматі або опалювати гараж. Якщо замерзнуть важелі або направляючі, то вашому автомобілю доведеться ночувати на вулиці.

Також не раджу вірити твердженням, що завдяки специфіці відкривання підйомних воріт, вам не потрібно буде чистити сніг перед гаражем. А куди він цікаво дінеться при заїзді в приміщення? Правильно, весь замет виявиться у вас в гаражі.

Робимо висновок, що розсувні ворота - це найбільш проста у виготовленні і установці конструкція.

підготовка креслення

З цього пункту починаються всі монтажні роботи. Не варто його боятися, для цього не потрібні особливі знання. Беремо в руки олівець і прорисовуємо майбутню конструкцію. Важливо правильно позначити довжину і ширину автоматичних воріт.

Порада: При розрахунку ширини дотримуйтесь наступних умова, відстань від корпусу авто до рами має бути не менше 30 см. При цьому враховуйте, що чим більше цей показник, тим легше заїжджати в гараж. Стандартні норми - 2,5-3 м. Оптимальна висота для легкового автомобіля - до 2,2 м, а для мікроавтобуса - до 2,5 м.

Підготовлений заздалегідь креслення допоможе нам прорахувати потрібну кількість матеріалів. Тому не полінуйтеся його зробити.

виготовлення рами

Найкраще встановити раму під час побудови паркану. Рекомендую призупинити роботи, коли буде готово 50 см стіни (мається на увазі не висота, а ширина). Після цього треба поставити ворота, а потім вже закінчити стіну.

Для виготовлення рами, необхідно виконати такі роботи:

1. Потрібно взяти болгарку і куточок. Після чого нарізати 6 частин. При цьому 2 з них повинні збігатися з шириною, а 4 з висотою прорізу конструкції.
2. Далі необхідно розкласти куточки. Вони повинні бути рівними, перевіряємо рівнем. Кути повинні бути рівні 90 градусів. Контролюємо їх за допомогою кутника.
3. Потім беремо зварювальний апарат та робимо каркас. Для цього накладаємо куточки один на одного і робимо наварювання. З'єднання нахлестом забезпечить більшу міцність конструкції.

Важливо: Якщо під час зварювання утворилися огріхи, то їх необхідно відшліфувати, щоб зовнішня сторона була акуратною. Нам важливо, щоб стулка прилягала щільно.

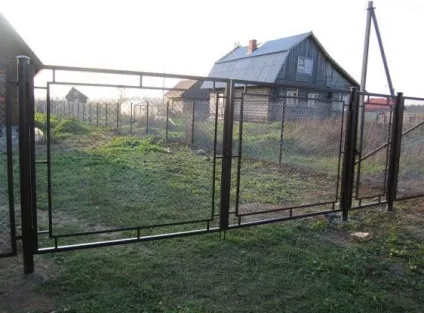

Робимо каркас для стулок

Наше завдання зробити її менше, ніж раму для гаражних воріт. Ми повинні забезпечити вільне входження в отвір і щільне прилягання стулок. Для виготовлення каркаса, беремо куточок або прямокутний профіль. Роботи виконуємо в наступному порядку:

1. Нарізаємо 4 деталі, їх розмір повинен бути на 15 мм менше, ніж висота рами для воріт. Далі готуємо ще 4 відрізка. Щоб визначити їх розмір, беремо ширину рами і ділимо її навпіл. Потім з отриманого числа віднімаємо ще 35 мм.
2. Далі викладаємо куточки і вимірюємо кути. Найкраще це робити, вклавши їх у виготовлену раніше раму для воріт. Так вам буде видно всі недоліки.
3. Тепер залишилося зварити каркас. Раджу для додання конструкції надійності приварити до середини конструкції відрізок матеріалу, який буде служити розпіркою.

виготовлення стулок

Для цього потрібно взяти сталевий лист і вирізати два полотна. Їх висота повинна бути більше мінімум на 4 см від отвору.

Наступний етап - це приварювання стулок до рами. Вони повинні трохи виступати за її межі. Працюючи зварюванням потрібно почати з кутів, потім закріпити середину. Далі рекомендую, робити точкові руху, через кожні 10-15 см. Щоб лист зберіг свою форму, необхідно видалити зварювання в кутах конструкції.

Важливо: При виготовленні автоматичних орних воріт будь-які перекоси неприпустимі, тому збірку необхідно проводити на рівній поверхні.

Тепер можна переходити до монтажу петель. Нижню частину приварюють до рами воріт, а верхню до стулки. Щоб посилити петлі можна наварити на них металеві смужки.

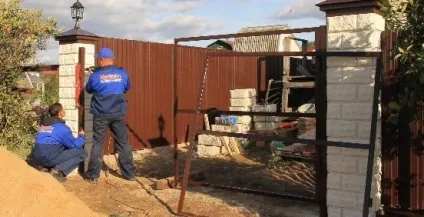

монтаж конструкції

Установку автоматичних воріт на гараж проводимо в такій послідовності:

1. Встановити рами воріт в отвір. Обов'язково перевіряємо рівність конструкції. З'єднання рам між собою виконуємо за допомогою металевих смужок. Їх приварюють до рами з відстанню в 60 см.
2. Після цього можна продовжувати кладку стіни. Виконуючи роботи, слід постаратися, щоб цеглини займали весь простір між рамами.

Коли дійдете до верху рамки, то можете встановити балку перекриття.

Тепер потрібно перевірити, як функціонують ворота. Вони повинні плавно відкриватися і закриватися.

Установка автоматичної системи

Для початку готуємо кронштейни, на які будемо кріпити замок. Відстань між ними необхідно подивитися в інструкції. Дотримуємося його при відкритих воротах на 90 градусів.

Тепер можна переходити до монтажу замка. Спочатку потрібно розблокувати виріб. Для цього передбачений спеціальний ключ, розташований біля механізму. Після цього висуваємо багнет на повний виліт. Потім здійснюємо установку механізму на раму і стулки. Кріплення виконуємо за допомогою гвинтів і гайок.

На заключному етапі підводимо електричні дроти і приєднуємо їх. Потім можна перевіряти працездатність системи. Якщо все пройшло вдало, значить можна встановлювати електричний замок. На цьому роботи з виготовлення та монтажу автоматичних воріт для гаража завершені.

Тепер у вашого автомобіля буде будинок з надійними дверима. А вам не доведеться в сиру або морозну погоду залишати затишний салон машини для того, щоб заїхати в гараж.
