Як змінити розмір в Автокад
Якщо ви працюєте над кресленням, то однозначно задавалися питанням: як зробити розміри в Автокад? Адже це обов'язковий елемент будь-якого проекту.
У попередній статті ми вже розглянули, як задати розмір в Автокаде. до того ж були вивчені основні моменти їх нанесення. Тепер саме час поговорити про те, як налаштовувати розміри, щоб їх зовнішній вигляд відповідав необхідним вимогам до креслення. Зараз мова йде не тільки про розмір тексту, а й про його орієнтації і розташування, точності числових значень (тобто кількості знаків після коми), зовнішній вигляд стрілок (зарубки, точки і т.п.), а також налаштування виносних / розмірних ліній (колір, тип, вагу і т.п.).
Як налаштувати розміри в Автокад?
За зовнішнє відображення розмірів на кресленні відповідає Розмірний стиль. Досить один раз виконати його настройку, зберегти креслення як шаблон і надалі застосовувати його в роботі, не втрачаючи час на редагування розмірів.
Отже, в AutoCAD змінити розмір, а вірніше, налаштувати його зовнішній вигляд, можна в диспетчері розмірних стилів. Є кілька способів, щоб викликати дане діалогового вікно:
- на вкладці «Головна» - на панелі «Анотації» розкрити внізспадающій список і натиснути на невелику іконку із зображенням розміру, як показано на рис. 1.
- на вкладці «Анотації» на панелі «Розміри» натиснути на невелику стрілку в правому нижньому кутку панелі, як показано на рис. 2.
- прописати в командному рядку «_dimstyle».
Який би спосіб ви не вибрали, отруюються діалогове вікно «Диспетчер розмірних стилів» (див. Рис. 3), в якому можна редагувати або створювати нові стилі.
Незважаючи на те, що налаштувань досить-таки багато, всі вони згруповані і об'єднані на відповідних вкладках «Лінії», «Символи і стрілки», «Текст» і т.д.
РАДА: Щоб швидко вивчити всі настройки, які є в диспетчері розмірних стилів, досить послідовно пройтися по всіх пунктах, змінюючи той чи інший параметр. Всі зміни будуть відображатися на прикладі, який вам наочно покаже, що за що відповідає.
Налаштування розмірів в Автокаде. Приклад.
Описувати кожен параметр - не доцільно. Однак, все ж перерахую основні моменти, на які варто звернути увагу. Також наведу приклад налаштувань, якими я постійно користуюся.
Краще завжди створювати нові стилі і задавати їм назви, які будуть їх характеризувати.
Отже, спочатку потрібно викликати «Диспетчер розмірних стилів». Задати ім'я нового стилю «ГОСТ_3.5К» на основі «ISO-25»:
1. Вкладка «Лінії»:
Колір і тип ліній → За шару.
Вага лінії → 0.18 мм.
Крок в базових розмірах → 10 мм.
Колір, а також тип виносної лінії 1 і 2 → «За шару».
Відступ від об'єкта → 0 мм.
2. Вкладка «Символи і стрілки»:
Стрілки → Перша, Друга → Нахил.
Стрілки → виноска → зафарбовані замкнута.
Колір і тип ліній → За шару.
Розмір стрілки → 3.
Маркер центру → Лінія (значення 2.5).
Символ довжини дуги → «Над текстовим розміром».
Всі інші параметри - за замовчуванням.
3. Вкладка «Текст»:
Колір тексту → За шару.
Колір заливки → Без заливки (положення «Ні»).
Всі інші параметри - за замовчуванням.
4. Вкладка «Основні одиниці»:
Точність → 0 (всі інші параметри залишити за замовчуванням).
5. Всі інші вкладки - за замовчуванням.

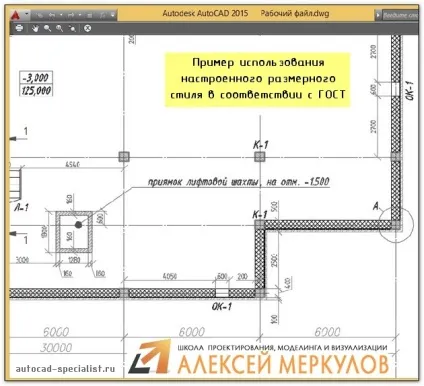

Після всіх налаштувань розміри на кресленні можуть виглядати наступним чином (рис. 4).
Розмірний стиль зі знаком «діаметр».
