Як зігнути алюмінієву трубу, гнучка алюмінієвого профілю

Сьогодні випуск виробів з алюмінію надзвичайно різноманітний і всі вони затребувані. Це говорить про ефективність і незамінність даного виду матеріалу в більшості сфер застосування. Зупинимо увагу на найпопулярнішому типі алюмінієвої продукції - трубі.

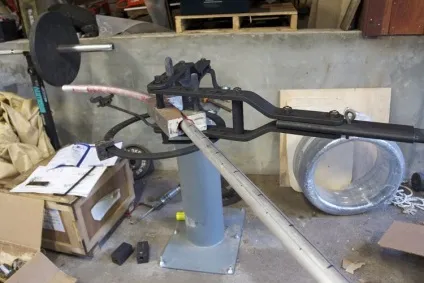

Згинати алюмінієву трубу можна різними методами, за допомогою техніки і без такої

Характеристики трубних виробів з алюмінію

Алюмінієва труба - легкий (третина від ваги сталевий), пластичний, не піддається корозії, стійкий до хімічного і температурного впливу (робоча температура від +150 о С до -270 ° С), з високою електро- і теплопровідністю, екологічний і довговічний вид виробів . Вони розрізняються:

за формою перетину на круглі, квадратні, прямокутні і фасонні;
за способом виробництва на холоднодеформовані, пресовані і зварні;
по довжині на мірні, немірних, з кратною мірність, бухтового фасування;
за хімічним складом (марка Al) на високочисті і технічної чистоти.

Відомості про сплавів, що деформуються з маркуванням і характеристикою властивостей представлені в таблиці.

Важливо! При збільшенні ступеня домішок пластичність сплаву зменшується, а міцність збільшується.

В сортамент алюмінієвих труб входять вироби, різні за технічними характеристиками

Алюмінієві вироби завдяки пластичності податливі будь-яким механічним впливам. Зігнути алюмінієву трубу досить просто навіть в домашніх умовах, при цьому вона залишиться цілою і неушкодженою. Досить лише дотримати деякі особливості цієї операції.

Що таке процес згинання і як зігнути алюмінієву трубу

При згинанні прямої алюмінієвої труби під будь-яким кутом відбувається деформація структури металу, а саме - внутрішній шар профілю стискається, а зовнішній розтягується. Так як алюміній має досить низьку щільність, то згинання найменшим чином травмує виріб. Легований алюміній знаходить велику щільність в процесі виробництва, тому такі марки трубних виробів гнуться не так легко.

Гнучкість дозволяє монтувати з алюмінієвих труб конструкції самих хитромудрих форм, зберігаючи перетин і цілісність заготовок. Сам процес згинання відбувається вручну, за допомогою нехитрих пристосувань, або з використанням спеціалізованих механізмів, із застосуванням розігріву заготовки або в холодному стані. Все залежить від розміру, виду і структури вироби, товщини стінок, складності вигинається форм.

Є 4 основні види гнучкі алюмінієвої труби (одна площина): відвід, скоба, качка, калач. Заготівля з двома згинами в 135 град. - це качка, з трьома згинами - це скоба (кут в центрі 90 град. По краях 135 град.), З вигином в півколо - калач, зі згином в 45-135 град. - це відведення. При згинанні треба керуватися такими правилами:

якщо алюмінієва труба має зварений шов, то згинати її потрібно так, щоб шов не проходив ні по увігнутою, ні по опуклою лінії згину (перпендикулярно згинається поверхні);
якщо діаметр виробу становить 15-20 мм, то радіус згину повинен бути не менше величини зовнішнього діаметра, помноженого на 2;
якщо діаметр заготовки понад 25 мм, то радіус згину повинен бути не менше величини зовнішнього діаметра, помноженого на 3.

Алюміній - дуже м'який метал, і недотримання правил згинання призведе до розриву труби

Порада! Який би варіант гнучкі не був обраний, головне завдання - уникнути тріщин, надламів, сплющивания, сморщивания увігнутої частини. Це означає вибрати правильний метод і інструмент, дотримуватися правил безпеки при згинанні в домашніх умовах.

Чим допоможе трубогиб

Трубогиб - загальна назва спеціальних пристроїв з різним принципом дії, що застосовуються для ручної або верстатної гнуття труб і профільних, і круглих, як у домашніх умовах, так і в професійних майстерень.

За допомогою ручного трубогиба гнуть алюмінієві пластичні тонкостінні вироби з малим діаметром. Серед них:

важільний трубогиб (верстат Вольнова) - заготівля закладається в форму, де під впливом важеля сили згинається без нагрівання. Форма зроблена під певний діаметр;
арбалетний трубогиб - заготівля закріплюється в конструкції, де гнуться сегмент продавлює середину труби в протилежну кінців сторону;
пружинний трубогиб - в трубу закладається пружина, необхідного діаметра, і після нагрівання заготовки, або холодним способом проводиться вигин, після чого пружина виймається.

Станочная гнучка покликана згинати заготовки різноманітних діаметрів і форм з мінімальним ризиком ушкодження. Це електромеханічні і гідравлічні механізми, що забезпечують точний результат згинання згідно із заданими параметрами. Таке обладнання забезпечує наступні методи згинання:

метод проштовхування - згинання шляхом штовхання алюмінієвої труби (Ø до 100мм) між роликами трубогиба, де один з роликів виконує функцію відхилення. Вигин виходить дугоподібний з мінімальним радіусом викривлення (радіус вигину дорівнює діаметру труби, помноженому на 6);
метод прокату - згинання шляхом прокатування алюмінієвої труби (Ø від 10мм до 100мм) через гнучкі ролики, які підбираються строго під діаметр згинається вироби. Таку операцію можна виконати за допомогою Тривалкові трубогиба, який виконує згинання кільцем, спіраллю, дугою. Використовується як для круглого, так і для прямокутного профілю. Прокатування проробляють кілька разів;
метод обкатування - згинання шляхом впливу обкатом головки трубогиба. Куля головки прогинає трубу під тиском, а де немає тиску, труба прогинається в протилежному напрямку. Нагрівання не застосовується. Щоб уникнути стиснення заготовки мінімальний радіус вигину повинен бути рівний 3 радіусів труби;
метод згинання тиском - згинання шляхом пресування штампами (деформація ззовні) або гидроформованія (деформація зсередини шляхом подачі води або масла в трубу під тиском, виріб вигинається в межах форми).

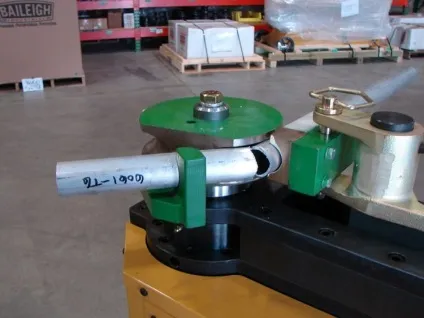

Трубогиб навіть найпростішої конструкції в рази знижує ризик псування заготовки при згинанні

Як зігнути алюмінієву трубу в домашніх умовах

Для початку необхідно визначити марку труби, діаметр і товщину стінки. Якщо вирішено гнути алюмінієві конструкції будинку і не один раз, то без ручного трубогиба не обійтися. Купити таке пристосування зараз не важко, вибір дуже великий. Спорудити елементарний Трубозгинальні верстат або стенд також можливо.

Є також кілька способів, як зігнути алюмінієву трубу без трубогиба в домашніх умовах. Такі методи підходять для невеликих обсягів робіт.

Спосіб 1. Заповнити трубу просіяним, сухим, дрібним піском, кінці заглушити чопами, повільно згинати заготовку (можна навіть вручну), закріпивши один кінець в хомут. Зігнути заготовку і висипати пісок. Пісок дозволить зберегти округлість перетину, а в умовах мінусової температури його може замінити вода, заледеневающая в трубі. Після згинання потрібно помістити готову деталь в тепло, щоб лід розтанув.

Спосіб 2. Якщо труба не пластична (дюралюміній), то використовуємо спосіб 1 з піском і газовий пальник. Закріпити трубу одним кінцем в лещатах, розігріти рівномірно ділянку згину (250 о С). Піднести до розігрітому місця шматочок паперу, якщо він димить, виріб готовий до згинання. Згинати повільно. Не можна допускати багаторазового нагрівання одного і того ж ділянки заготовки.

Спосіб 3. Виготовити з дерева плоский напівкруглий шаблон (товщина більше діаметра заготовки) з потрібним радіусом згину, закріпити його на площині струбцинами або болтами. Поруч з шаблоном кріпиться дошка такої ж товщини з ухилом, так, щоб труба щільно лягла між ними. Закласти трубу одним кінцем до направляючої дошці щодо півкола, другий її кінець загинати вздовж шаблону. Використовувати такий метод можна для пластичних труб будь-якого перетину Ø до 40мм. Спосіб застосуємо для згинання великим радіусом.

Заповнення труби звичайним піском дозволяє гнути її вручну без ризику пошкодити або зламати заготовку

Спосіб 4. Заповнити трубу піском за способом 1, кінці заготовки кладемо на дві опорних, стійких площині, так, щоб місце згину було у висячому положенні. Гумовою киянкою формуємо потрібний вигин в місці, яке не прилягає до опор. Спосіб добре підходить для виробів квадратного перетину.

Спосіб 5. Помістити в ділянку згину заготовки сталеву пружину меншого діаметру, до кінця якої прив'язати дріт. Зігнути трубу до потрібної форми і витягнути пружину, потягнувши за дріт. Місце згину можна розігріти при необхідності.

Важливо! Довжина труби після згинання може помінятися, тому необхідний відрізок труби слід формувати після гнуття.

У домашніх умовах або спеціалізованих майстерень зігнути алюмінієву трубу своїми руками або за допомогою трубогиба сьогодні не викличе труднощів. Головне виконати процес гнучкі професійно, а для цього потрібно зробити правильний вибір методу і пристосування, знати матеріал і вимірні дані труби.
