Як зібрати розподільний щит в будинку або квартирі

Розподільний щит - це пристрій, призначений для поділу загальної магістралі електропостачання і безпосередньо споживача. Від даної установки безпосередньо залежить забезпечення житла електроенергією.

Зазвичай в щитках встановлюються автомати і захисні пристрої, визначається місце заземлення. Всі ці елементи створюють безпечне підключення до електричної мережі всього будинку або квартири.

Типи розподільних щитків і їх застосування

Подібного роду щитки поділяються на два варіанти: накладні і вбудовувані. Якщо у вашому будинку є прихована проводка. доцільніше встановити вбудований тип. З його недоліків тільки підготовка місця в стіні.

Металевий розподільний щит

Накладні щитки застосовуються в умовах обладнання зовнішньої електропроводки. Такі типи фіксуються до стін спеціальними кріпильними деталями.

Основні складові електричної щитової

1. DIN напрямок - це пристрій служить для зручного монтажу захисних елементів (автоматів або УЗО). Кріпильна рейка виконана з міцного металу, утримується на корпусі розподільника за допомогою звичайних господарських болтів.
2. Шина розподільна застосовується для з'єднань клемних колодок в щитку. Присутній друга шина, вона призначена для кріплення заземлюючих провідників.
3. Автомати - обов'язкові пристрою в сучасних розподільниках. Їх номінал і кількість залежить від числа груп, на які розділена ваша мережа; і від сили струму, якою володіє енергосистема.
4. УЗО - це пристрій не менш важливо, так як може в будь-який момент захистити ваших членів сім'ї від удару струмом.
5. Електролічильник - його встановлюють тільки при необхідності, якщо немає приладу обліку зовні будинку або в під'їзді.

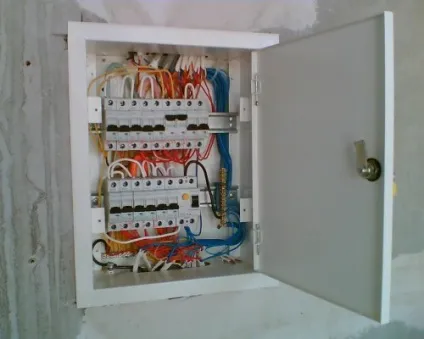

Вбудований розподільний щиток

Як зробити електрощиток в приватному будинку своїми руками?

Розподільчий щиток завжди можна знайти у відповідних торгових точках. Однак більшість господарів практикують його облаштування самостійно. У цьому випадку, ви можете давати точну гарантію, що ваша збірка зроблена якісно і прослужить досить довго.

Знайдіть у себе в господарстві металевий короб, якщо його немає, можна купити або зварити. Залежно від різновиду проводки прикріпіть основу короба до стіни. Тепер збираємо прилад. Для цього підключаємо певну кількість заздалегідь продуманих кабелів. Краще якщо ви їх підпишіть, щоб не мучитися в подальшому з прозвонкой.

Беремо кожен відведений кабель і акуратно знімаємо 5-ти сантиметрову ізоляцію. Така довжина необхідна для того, щоб максимально точно зв'язати контакт між проводами. В закріплений щиток поміщається DIN пластина. На неї фіксуємо автомати.

Важливо! Поставтеся відповідально до комутації провідників в електрощитку. Тільки так можна говорити про високий ступінь безпеки житла.

Нерідко використовують електричний щиток під лічильник, якщо немає іншої можливості його монтажу.

Як зробити монтаж електрощитка своїми руками? покрокові дії

Купуючи або виконуючи електрощит, пам'ятайте про важливість всіх моментів, отже, не виключайте їх при монтажі конструкції. Слід виконати наступні заходи:

• насамперед зробіть кріплення самого розподільника на поверхню стіни. Однак, це справа краще довірити фахівцям, так як самостійне втручання нерідко тягне за собою не маленький штраф. Тут відразу встановлять головний автомат і прилад обліку, якщо буде потрібно;

Вбудований розподільний щиток

на наступному етапі можна починати самостійний монтаж. Для цього беремо підготовлені пристрої і кріпимо їх на існуючі металеві планки. На верхню кріпляться головний і супутні автомати захисту, нижня - призначена для УЗО. Зафіксувати їх не складе труднощів, так як на корпусі захисних пристосувань є спеціальні важелі. Потім приєднуємо до компонентів щитка електрику.

Важливо! Дотримуйтесь не лише запобіжні заходи при роботі з електрикою, а й дотримуйтесь правил комутації струмоведучих провідників.

• Після того, як підвели дроти, їх потрібно як слід затиснути клемами;
• самостійно встановлюємо планку для нуля. Потім до неї підключаємо нульовий вихід дроти від пристрою захисного відключення. Зверніть увагу, що занулення найчастіше застосовується в квартирі через незручності протягнути заземлення;
• тепер підключаємо до мережі головний вступної автомат. Для цього необхідно підключити всі існуючі автомати в щитку в робоче положення, потім, використовуючи індикатор перевірити їх функціональність. Також всі автомати слід підписати, це допоможе в разі його відключення визначити передбачувану несправність.

Поради по монтажних роботах

Підключення проводів повинно бути уважним і якісним. В першу чергу дотримуйтесь забарвлення ізоляції. Важливо, щоб всі провідники з'єднувалися тільки за однаковим відтінку. Також необхідно врахувати контакт між провідниками, він повинен бути міцним, тому рекомендується пропоювати і скріплювати кінці жив спеціальними кріпленнями.

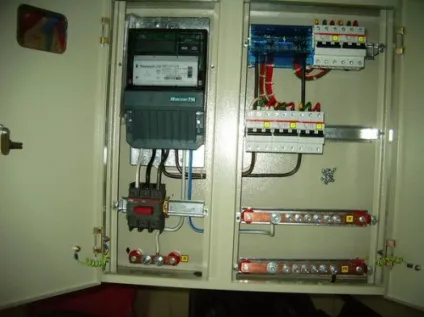

Розподільчий щиток з приладом обліку

Підключення автоматів не повинно проводитися халатно. Слідкуйте за тим, щоб всі клеми були надійно затягнуті і не бовталися. Через слабких контактів, відбувається нагрів провідників, і як наслідок оплавлення ізоляції і корпусу автоматичних вимикачів та інших захисних пристроїв.

Акуратність ще ніхто не відміняв, тому всі кабелі повинні бути підписані і точно підведені до під'єднаних пристроїв. Ці маніпуляції значно полегшать роботу в разі короткого замикання або прояви надструмів.

Електробезпека насамперед. Виконуйте всі монтажні роботи при розімкнутої електричної мережі, інакше є ризик отримати важку ступінь електротравми.

Технічні характеристики

Всі пристрої, в тому числі і електрощітки для будинку або квартири повинні відповідати множинним вимогам, а головне виготовлятися у відповідності з наступними технічними характеристиками:

• високий захист від займання. Тут присутня різноманітна класність. Корпус повинен бути виготовлений з міцного металу або пластику. На корпусі щитка обов'язкова присутність додаткових шарів ізоляції;
• навісні та вбудовані щитки для електричного обладнання повинні витримувати механічні навантаження і ударні ушкодження;
• на виробництві пристрої повинні бути забезпечені спеціальними кріпленнями для захисних пристроїв;
• ізоляція проводів в щитку становить не менше 660 Вольт;
• в разі, якщо відбудеться стрибок напруги, все пристосування повинні зберігати свою працездатність протягом хвилини. Особливо, якщо напруга досягне позначки 2500 Вольт;
• якщо в щиток встановлювати прилад обліку, його термін служби становитиме не менше 25 років.

Навісний металевий щиток

Яка краще компоновка захисних приладів

Існує дві варіанта компонування захисних пристосувань в електричному щитку. В умовах приватного сектора прийнято використовувати групову або деревоподібну компоновку, а для багатоквартирних будинків характерна звичайна.

Перевага використання деревовидної установки автоматів полягає в зручності експлуатації. Обслуговування щитка при такому розміщенні приладів досить просте і доступне.

Практикуючи компоновку пристроїв в ряд, можна відразу після вступного автомата і рубильника проводити монтаж автоматичних вимикачів, що йдуть на окремі споживачі великої потужності, такі як пральна машина, духовка, мікрохвильовка. Потім можна встановити окремі вимикачі для кожної створеної групи в будинку. Найчастіше один від одного відділяють освітлення і розетки.

Розподільчий електрощит під лічильник

Важливо! Не забувайте про те, що вибір провідників для всіх компонентів електрощитка повинен здійснюватися з правильним урахуванням перетину і можливістю витримувати певну напругу.

Встановлюючи розподільний щиток в будинку або квартирі, повинні бути точно дотримані всі ПУЕ та вимоги безпеки. Тому через брак навичок, ідеально залучити фахівців.
