Розглянемо яким чином можна швидко і буквально з підручних засобів зібрати не складний металошукач. Схема і принцип збірки досить простий, з цим впорається початківець радіоаматор і зможе все зробити своїми руками не вдаючись до допомоги.

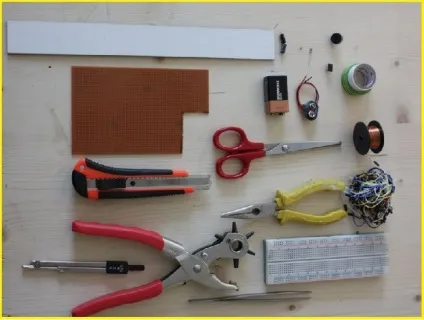

Для складання металошукача нам знадобляться наступні матеріали і компоненти:

• Таймер 555 (SE555 / NE555) - 1 шт;
• Резистор на 47 Ком - 1 шт;
• Конденсатор - 2 шт;
• Батарея на 9В - 1 шт;
• Зумер - 1 шт;
• Котушка з дротом з мідною основою 0,2 мм;
• Звичайні дроти;
• скотч;
• Твердий картон;
• Клей.

Збираємо металошукач своїми руками

Збірка металошукача з підручних засобів робиться в 2 етапи.

Етап 1. Робимо друковану плату і котушку

Для цього необхідно дотримуватися електричної схеми приладу.

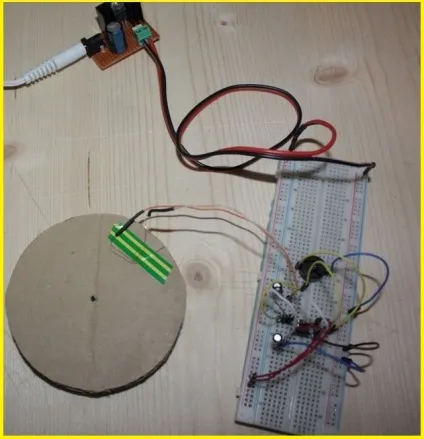

Робимо котушку з картону: вирізаємо кілька кіл, скріплюємо їх і між краями наметовому дріт, приблизно 250 -260 витків мідного дроту в 0,2 мм. Далі збираємо на друкованій платі всі компоненти. І перш ніж робимо збірку з'єднуємо все компоненти і тестуємо на працездатність. Наш прилад у включеному стані повинен реагувати, якщо поблизу з'явиться металевий предмет.

Етап2. Збірка ручки і монтаж всіх компонентів на ручку.

А після приступаємо до складання ручки для металошукача з картону. Вирізаємо 3 однакові частини і в них робимо отвір під батарейку. Далі склеюємо і прикріплюємо до ручки саму батарейку, а так само робимо окрему дірку під вимикач. Після того, як деталі склеєні і клей висох, можна приступити до монтажу самої батарейки і вимикача, а так же поєднати нашу картонну котушку з картонною ручкою.
