Налаштування типів лінії для autocad
Раніше ми розглядали, яким чином можна змінювати типи ліній в AutoCAD. Однак, іноді просто завантажити та встановити будь-якого типу лінії недостатньо. Потрібно ще виконати ряд налаштувань, наприклад, змінити масштаб лінії. Але найголовніше, дуже часто потрібно використовувати нестандартні варіанти ліній, яких в Автокаде немає. Саме про це і піде мова в даній статті.
Пунктирна лінія в Автокаде.
У зв'язку з тим, що в AutoCAD пунктирна лінія зустрічається досить таки часто, розглянемо її створення і налаштування більш докладно.

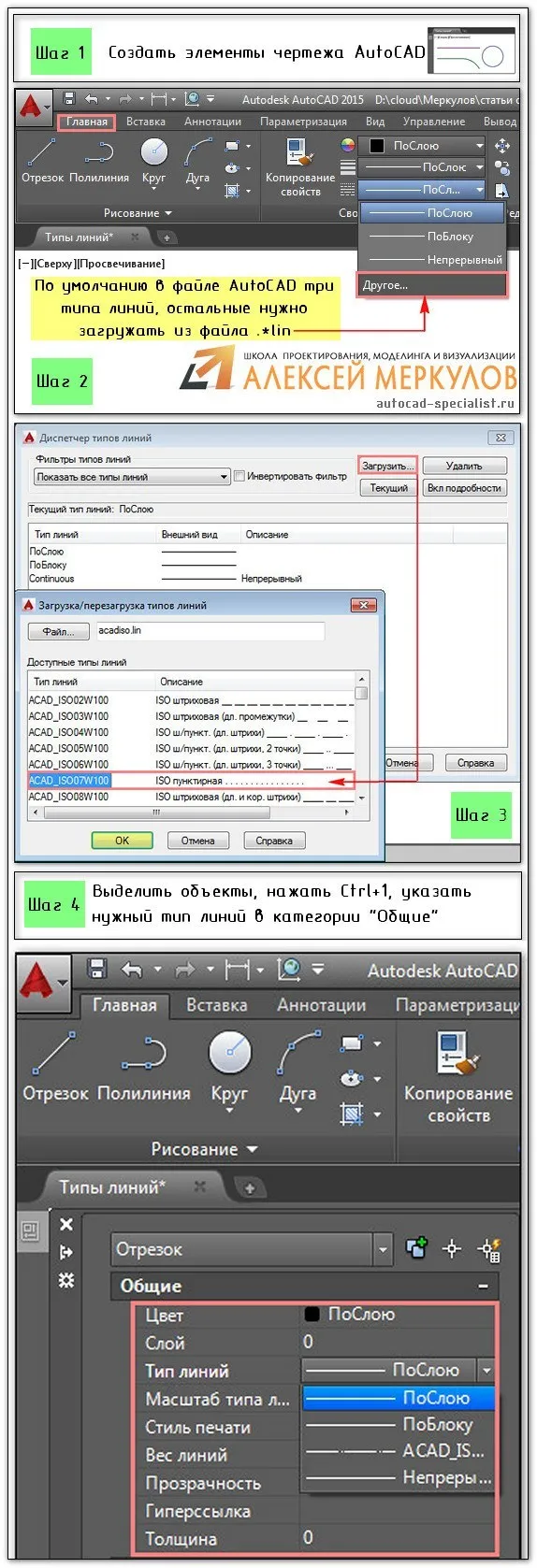

Щоб намалювати пунктирну лінію в Автокаде слід дотримуватися такої послідовності дій:
1. Створити елементи креслення (накреслити відрізок. Полілінію або ін. Об'єкти).
2. На панелі «Властивості» (вкладка «Головна») розкрити список «Тип ліній» і вибрати «Інша ...».
3. Натиснути «Завантажити» і в списку, що з'явився вибрати підходящий варіант (в нашому прикладі це тип ACAD_ISO_07W100), як показано на рис. 1.
4. Виділити об'єкти, натиснути Ctrl + 1 для виклику палітри «Властивості» і встановити завантажений варіант типу лінії.
Мал. 1. Пунктирна лінія AutoCAD.
Масштаб ліній в Автокаде.

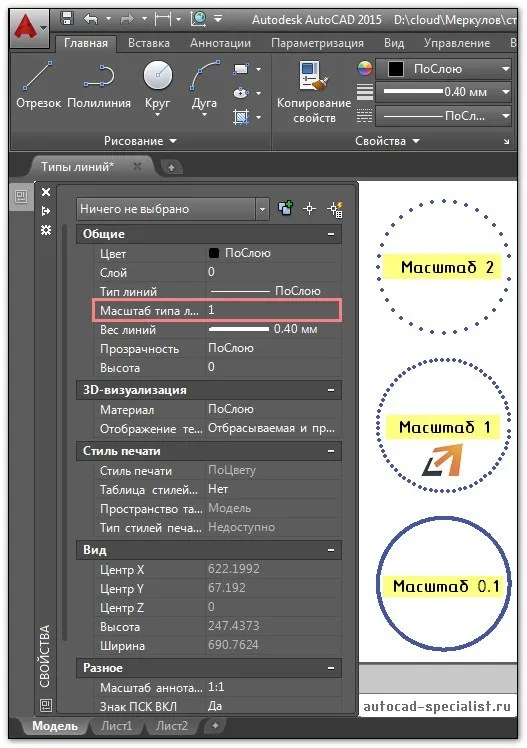

Налаштовувати масштаб ліній в Автокаде найзручніше на палітрі «Властивості» (Ctrl + 1). Звичайно ж в кожному конкретному випадку потрібно експериментувати. Якщо значення менше 1, то масштаб буде працювати на зменшення, якщо навпаки, то на збільшення. Значення слід записувати через точку, наприклад, «0.5», «0.01», «2.5» і т.д. Чим менше значення цього параметра, тим більше повторень елементарного фрагмента лінії генерується на одиницю креслення. (Див. Рис. 2).
Мал. 2 Масштаб ліній в Автокаде.

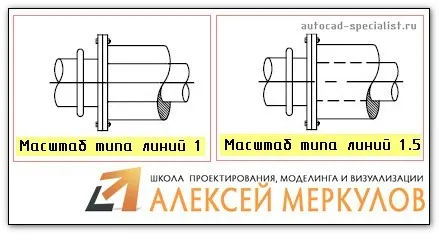

ПРИМІТКА: Бувають випадки, що після зміни типу ліній на екрані не видно візуальних відмінностей. Знайте, в цьому випадку, вся справа в масштабі! Змініть параметр коефіцієнта масштабування в більшу сторону, і ви побачите зміни (рис. 3).
Мал. 3 Масштаб типу ліній в Автокаде.
В AutoCAD передбачено зміну масштабу як для всіх об'єктів креслення (тобто глобально), так і окремо для кожного елемента (див. Рис. 2).

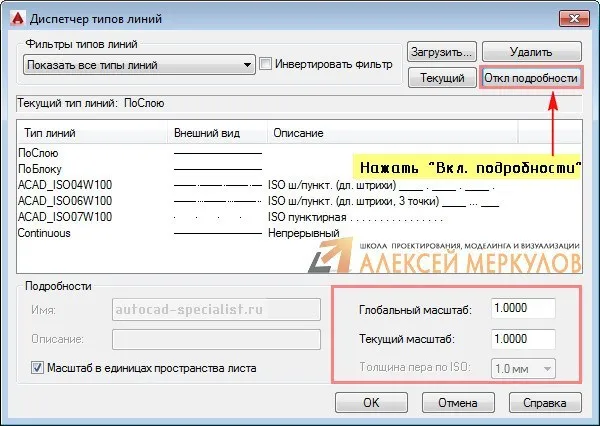

Налаштування глобального і поточного масштабу здійснюється в диспетчері типів ліній. Для настройки цих параметрів слід натиснути «Увімкнути. подробиці »(див. рис. 4.).
Рис.4. Глобальний та поточний масштаб типів ліній в AutoCAD.

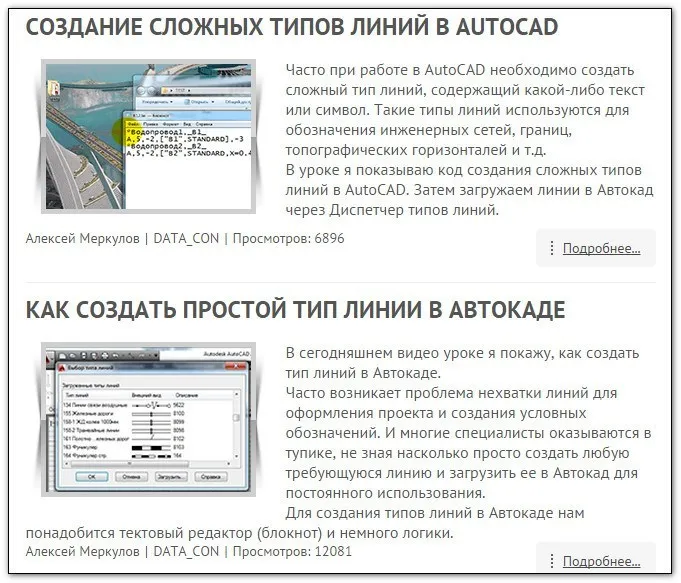

Як створити тип лінії в Автокад.
Підведемо підсумок! Якщо прочитавши цю статтю і ознайомившись з доп. матеріалом, ви самостійно зможете відповісти на наступні питання, які не були висвітлені в цій темі в явній формі, то типи ліній ви освоїли на «5+»:
1. Як створюється штриховая лінія в Автокаде?
2. Де настроюється хвиляста лінія в Автокаде (її масштаб)?
3. Чому невидимі лінії в Автокад (тобто коли виставлений тип ліній «Штрихова») виглядають, як суцільна? Який параметр потрібно налаштувати?
4. Де взяти, наприклад, лінії Автокад для генплану, якщо в стандартному переліку завантажень їх немає?
5. Чому в диспетчері типів ліній не відображаються настройки масштабів?
