Як зібрати антену для 3g модему, антена-прискорювач для 3g модемів

Іноді єдиною можливістю зручного доступу в інтернет є 3G мережі. Однак швидкісний доступ UMTS / HDSPA неможливий далеко від базових станцій, а особливо в великих містах. З цієї причини нам часто доводиться користуватися GPRS / EDGE і задовольнятися до непристойності низькою швидкістю мережі.

Але якщо 3G все-таки «доходить» до Вашої оселі, але з'єднання нестабільне - то воно є, то його немає, все ж якісний коннект налагодити можливо. У деяких будинках на одних поверхах 3G ловиться, а на інших - ні. В результаті апгрейда 3G мережу починає ловитися на всіх поверхах однаково добре. У даній статті ми розповімо Вам про те, як налаштувати гаджет так, щоб він міг бачити 3G мережу за допомогою антени, зробленої виключно з підручних матеріалів.

Своє рішення про покупку промислово виготовленої антени Ви можете скасувати відразу ж. Причина полягає в тому, що це, по-перше, дорого Вам обійдеться, а по-друге, аж ніяк не кожен модем оснащений спеціальним роз'ємом, призначеним для зовнішньої антени. Крім того, антенний адаптер для модема може коштувати стільки ж, скільки і сам модем.

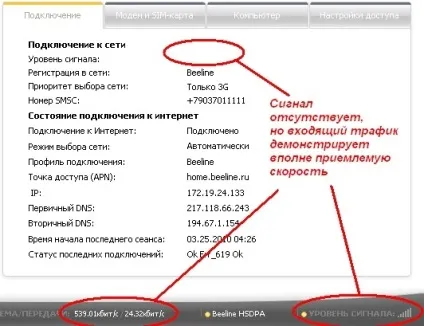

Тут варто зазначити, що критерієм ефективності певного рішення вважається не кількість «паличок» на індикаторі або відсотків (децибел), які відображаються керуючої програмою модему, а фактичне підвищення швидкості доступу - включення 3G режиму. Даний скріншот показує нам відносність стандартних індикаторів.

І хоча дані показники все ж можуть бути непрямим підтвердженням правильності Вашого вибору, але тут варто врахувати те, що варіант підключення до інтернету з 3G швидкістю залежить від ряду факторів (наприклад, від погоди, відстані до базової станції, активності абонентів і зайнятості слотів), тоді як ми намагаємося поліпшити тільки один з них.

Ми перевіряли ефективність антени таким чином: включили «тільки 3G» режим. Якщо не ловиться 3G, значить, передачі даних теж немає. У цьому випадку «палкометр» показує або хороший рівень сигналу (5 паличок), або низький (1-2 палички). Якщо паличок багато, то це означає, що є лише підключення 2G.

Каструлі, подовжувач і дріт

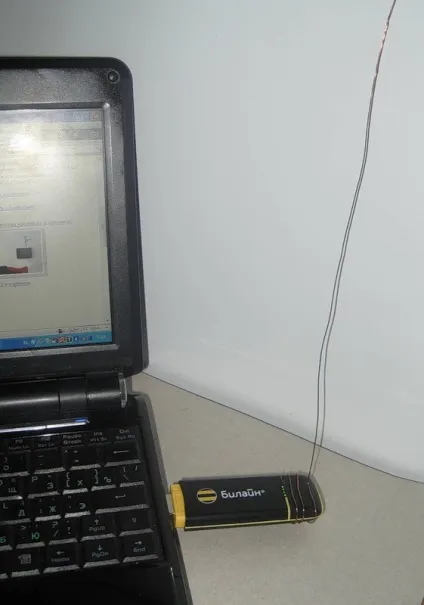

Спочатку ми розберемо найлегший варіант - це 3-4 витка мідного дроту, які намотані на модем. Досвідчені майстри радять нам намотувати дріт на кінець модему, де знаходиться вбудована антена.

У нашій ситуації і індикатор рівня в «інформації про модем», і «палкометр» показували підвищення рівня сигналу. Тобто, зі 107 дБ (децибел співвідношення сигналу та шуму) він виріс до 101 дБ. Взагалі, це «дротове рішення» швидше схоже на мистецтво, так як довжину і кількість витків вільного кінця антени і товщину проводу треба підбирати для кожного модему і місця окремо. Наприклад, зайві 3 см дроти або 1 його виток можуть погіршити сигнал, а не поліпшити його.

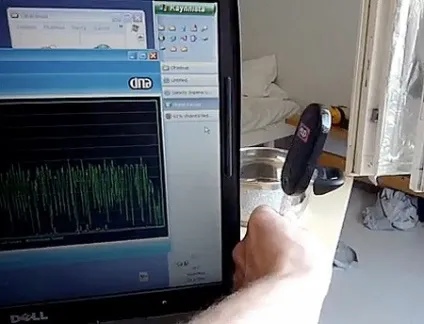

Другий наш варіант - це друшляк або каструля. Зневірені через низьку швидкості або відсутності доступу користувачі, які люблять поекспериментувати, придумують дивовижні конструкції з каструль, супутникових тарілок або екранів. Тому що 3G легше зловити за допомогою каструлі, ніж з проводами, хоча на це витрачається більше часу для установки.

Третій наш варіант - це «прибамбаси» промислового виготовлення. З цими іграшками можна експериментувати, якщо Вам не шкода витратити на це від 50 до 500 рублів. Якість такого агрегату не поступається дроті.

З модемом в комплекті зазвичай присутній кабель-подовжувач довжиною 3-5 м і невеликий шматочок скотчу для кріплення його на Вашу стіну або вікно. Навіть самі оператори в інструкціях описують даний варіант. Якість подовжувача порівнянно з якістю дроту. Хоча нам іноді легше поправити дріт, щоб «зловити» сигнал 3G, ніж намагатися зробити це з подовжувачем.

антена баночна

У мобільний зв'язок ідея про банкові антени перейшла з Wi-Fi мереж, де за допомогою цих антен майстра «розтягують» такі мережі на відстані в кілька кілометрів між хот-спотами. Ось так виглядає баночна антена в своєму традиційному варіанті.

Береться жерстяна банка і робиться розрахунок в онлайн-калькуляторі.

У випадку з банкою з-під кави виходять такі параметри: Lo (довжина хвилі) = 143 мм, Lg / 4 = 65 мм, D (діаметр банки) = 100 мм, Lo / 4 = 36 мм, Lg (довжина хвилі) = 261 мм. А потім на відстані Lg / 4 від дна банки робимо отвір, в якому ми закріплюємо антенне гніздо з припаяним волноводом довжиною Lo / 4, зробленим з мідного дроту в 2 мм.

Потім все дуже легко: антенний адаптер для модема і телевізійний кабель в оплетке з необхідними роз'ємами.

Ми тут опишемо ситуацію, якщо в модемі немає гнізда для підключення антени. Звичайно, ми можемо розкрити модем, знайти вимірювальне гніздо на платі і припаяти до нього екранований проводок з потрібним роз'ємом, зробивши, таким чином, адаптер для зовнішньої антени.

Але така процедура вимагає відмінних навичок пайки і цілком може завершитися або втратою гарантії на модем або ж його поломкою. Але тут існує інший шлях. Отвір в банку ми робимо таким чином, щоб в нього добре входив сам модем.

Тут треба експериментальним шляхом підбирати довжину виступаючої частини, яка була б близька нашими розрахунками (Lo / 4 = 36 мм). Звичайно, нам доведеться походити по будинку з цієї банкою для того, щоб знайти таке місце, де буде найкращий рівень сигналу.

Антена Харченко для 3G

Але потрібно визнати, що описані нами вище рішення аж ніяк не завжди дають бажаний результат. Так що нам варто спробувати інший, більш просунутий варіант - змайструвати рамкову антену - просту і дуже ефективну. За численними відгуками, саме антена Харченко дає відмінний результат. Вона являє собою 2 квадратних елемента. Розрахунок з частотою 2100 МГц дає нам такі результати: сторона квадрата при довжині хвилі λ = 143 мм складає 53 мм. Береться мідний товстий провід (4 мм) і згинається як на фотографії.

Розміри рамки дотримуватися дуже важливо.

Крім цього, рекомендується робити ромбовидні, а не квадратні елементи, з кутом 120˚ для того, щоб знизити внутрішній опір антени.

До нашої антени ми припаюємо високочастотний кабель, а тут потрібно очікувати неприємного сюрпризу через обплетення, так як у багатьох недорогих кабелів її не можна паяти каніфоллю. Рішенням даної проблеми є застосування стандартного фідера, який треба накрутити на кабель.

Ми припаюємо до нього мідний дріт, а конструкцію - до антени.

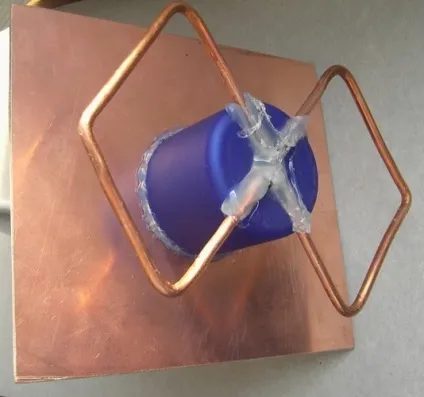

Якщо Вам потрібно підвищити ефективність антени Харченко, її треба забезпечити рефлектором (це металева пластина, яка робиться з фольгованого текстоліту).

Між антеною та рефлектором відстань повинна дорівнювати 36 мм. Ми застосували пластмасовий ковпачок (з-під балончика з дезодорантом). Весь наступний творчий процес добре ілюструється фотографіями.

Ми фіксуємо зібрану конструкцію спеціальним термоклеем.

Тепер ми лише підключаємо антену до модему і налаштовуємо її на сигнал максимального рівня. Наш модем не має роз'єму для зовнішньої антени, тому ми обертаємо навколо модему 4 витка центральної жили.

безконтактний адаптер

Безконтактний антенний адаптер працює за принципом «антена-антена», тобто, відбувається переизлучение сигналу з антени адаптера на антену модема і назад. В цьому випадку втрата сигналу визначається такими факторами, як: частота сигналу, відстань між антеною адаптера і вбудованою антеною модему, їх взаємне розташування і ін.

У такому поєднанні при інших рівних втрати для діапазону в 900 МГц становлять 2,5 дБ, а для діапазону в 2100 МГц сигнал падає вже на 7 дБ. Додамо сюди загасання в кабелі (до 3 дБ на 10 м) і втрати при з'єднаннях (1 дБ) - і 10-12 дБ, додатково отримані від антени, під час роботи в діапазоні 2100 МГц загубляться. Таким чином, безконтактний адаптер принесе максимальну користь тільки під час роботи в діапазоні 900 МГц.

Взагалі, ефективність кількох витків дроту не гірше, ніж безконтактних адаптерів. І в той час, як для діапазону частот GSM в 900 МГц це не фатально, то для UMTS в 1900-2100 МГц виходять серйозні втрати, а ефект від цього перехідника може взагалі бути відсутнім.

Вам вирішувати, який саме варіант 3G антени слід вибрати. Швидше за все, Вам потрібно буде спробувати кілька для того, щоб знайти найбільш підходящий. Якщо у модему відсутній адаптер для зовнішньої антени, ми просто вставляємо в проріз банки модем і підключаємо його по USB-дроту до ПК. Цього достатньо.

Антена з дроту теж відмінно працює, але вона незручна при транспортуванні. Найякіснішим варіантом є антена Харченко, хоча це чисто стаціонарний варіант, тоді як нам потрібно мобільний доступ в Інтернет.

Варто також сказати, що аж ніяк не завжди досягається позитивний ефект щодо підвищення швидкості доступу. Навіть через якийсь час після того, як Ви налаштували антену і домоглися стабільного конекту, сигнал може бути відсутнім. Причиною є те, що при високій завантаженості мережі модем в автоматичному режимі налаштовується на інші станції, а він їх, на жаль, не бачить. В такому випадку Вам потрібно буде знову зайнятися пошуками 3G.
