Як завантажити і змінити типи ліній для autocad
Типи ліній в Автокаде слід змінювати і налаштовувати, тому що їх вид визначений ГОСТом. Так, наприклад, крім основних ліній на кресленнях використовуються штрихові, які позначають невидимі лінії і т.д. Тому в цій статті розглянемо кілька способів, як змінити тип лінії в AutoCAD.
Як змінити тип лінії в Автокад?
Раніше ми розглядали статтю, де змінюється вага ліній в Автокаде. Вся справа в тому, що типи ліній для AutoCAD також змінюються в Свойствах об'єктів.

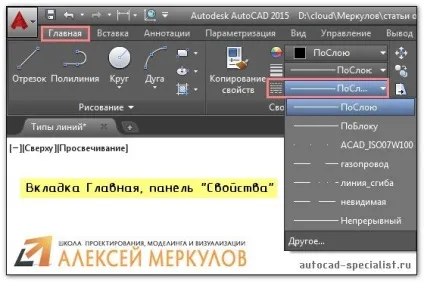

Перший спосіб, де виконується настройка ліній в Автокаде, вкладка Головна - панель «Властивості» (див. Рис. 1).
Мал. 1. Зміна властивостей лінії для AutoCAD.
Як додати типи ліній в AutoCAD?
В першу чергу потрібно завантажити лінії в Автокад з файлу з розширенням * .lin, який зберігає різні типи ліній. Причому існує два файли, що визначають тип для ліній в AutoCAD:
- acadiso.lin (обраний за замовчуванням) - для метричних одиниць виміру;
- acad.lin - для британських одиниць вимірювання.

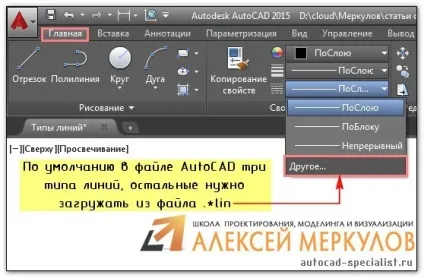

Щоб довантажити лінії, потрібно натиснути «Інша ...» (див. Рис.2).
Мал. 2. Бібліотека ліній для AutoCAD.

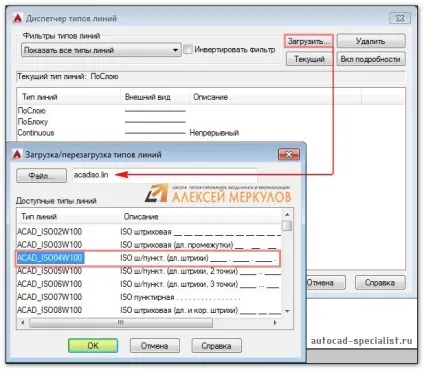

Відкриється Диспетчер типів ліній, в якому потрібно натиснути на кнопку «Завантажити», після чого вибрати підходящий варіант. Тобто щоб з'явилася штрихпунктирна лінія в Автокаде, можна вибрати тип ACAD_ISO_04W100 (див. рис. 3). Якщо вам треба завантажити новий тип ліній в AutoCAD, у вікні завантаження натисніть на кнопку "Файл" і виберіть ваш файл з розширенням .lin.
Мал. 3. Набір ліній для AutoCAD.
Після виконаних дій завантажені лінії залишаються в файлі цього креслення, якщо ви його збережете.
ПРИМІТКА: Щоб призначити подруженний тип лінії об'єкту, слід виділити сам примітив (відрізок. Окружність, полілінію і т.д.) і зі списку вказати відповідне визначення типу лінії.

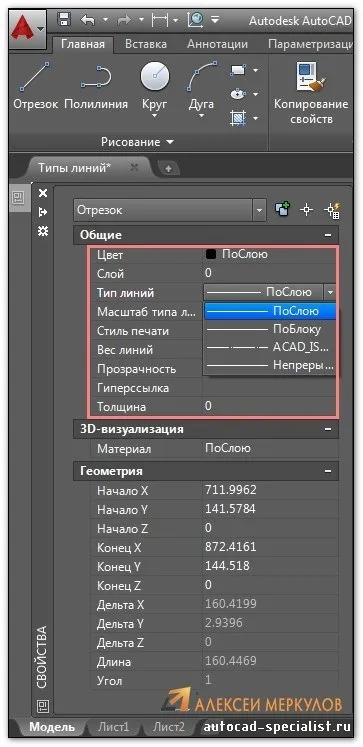

Зміна типів ліній в палітрі «Властивості».
Мал. 4. Типи ліній для AutoCAD встановлюються в палітрі «Властивості».
Як видалити типи ліній AutoCAD?
Для того щоб видалити типи ліній в Автокаде, можна скористатися Диспетчером типів ліній (див. Рис. 3) або ж командою «Очистити». Перш ніж виконувати цю процедуру, переконайтеся, що цей тип не використовується на кресленні. При цьому не можна видалити такі типи ліній, як після, ПОБЛОКУ і CONTINUOUS.
