Як заправити кольоровий лазерний картридж samsung clt-504

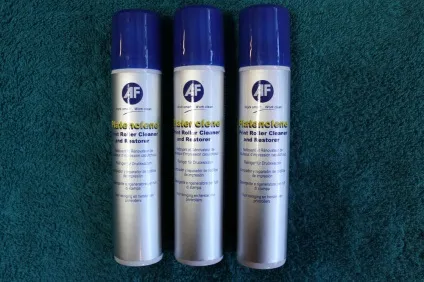

Рідина Platenclene

Кольорові лазерні картриджі Samsung CLT-504 застосовуються в кольорових принтерах Samsung моделей CLX-4195FN, CLX-4195FW, CLP-415N, CLP-415NW, CLP-470, CLP-475.

У конструктивному вирішенні даних картриджів цікаво переплетені, як рішення від такого відомого вендора як НР, так і інноваційний підхід від Samsung. Тут і такі ж стягують пружини, як у древніх кольорових лазерних картриджів НР серії 1600/2600, то ж металеве дозуюче лезо, яке потребує обов'язкового очищення при заправці. Ніжний гумовий вал переносу, такого ж, як і у НР 540 серії, до речі, повне вилучення з картриджа Samsung, утруднене додатковим зняттям другої бічної кришки картриджа, хоча, при бажанні його почистити, можна витягти і не знімаючи. Все це нібито нове, але добре забуте старе, додатково помножено на чергові і цілком очікувані примочки від Samsung, в вигляді величезної кількості контактних майданчиків, які доводиться знімати при очищенні і заправці. Для ледачих заправників картриджів, не особливо заморочуватися на якісної очистки картриджа, Samsung передбачив заправний отвір, що значно прискорює сам процес заправки, але незмінно приведе надалі до втрати якості друку, і передчасного зносу комплектуючих картриджа в цілому.

Розглянемо ресурс даних картриджів Samsung. Картридж з чорним тонер-порошком Samsung CLT-K504S має ресурс друку 2500 сторінок, кольорові ж лазерні картриджі Samsung. синій CLT-C504S, червоний CLT-M504S і жовтий CLT-Y504S, всі вони мають ресурс 1800 сторінок друкованого тексту, при 5% заповненні паперового носія формату А4.

Відповідно обсяг тонера SCC для кольорових лазерних картриджів Samsung CLP415N / CLX4195FN чорного кольору буде відповідати 75 грам, для картриджів блакитного і червоного кольорів обсяг тонера становитиме по 60 грам, для заправки картриджа жовтого кольору, тонера знадобиться 65 грам.

В даному випадку розглянемо заправку жовтого картриджа Samsung CLT-Y504S Yellow.

Оскільки в кольорових лазерних принтерах, як правило, в першу чергу закінчуються картриджі з чорним тонером, що витрачаються в основному на друк текстових документів при чорно-білого друку. І картриджі з жовтим тонером, при повноколірного друку, при неучасть яких, не було, наприклад, ні помаранчевого кольору або відтінків зеленого кольору, адже саме жовтий колір, при змішуванні з синім і червоним тонер-порошками, дає таку приголомшливу яскраву палітру кольорів і відтінків .

Для підтримки високої якості кольорового друку, ВПІК оригінальному тонеру, для заправки кольорових лазерних картриджів Samsung CLT-504, застосуємо Універсальний сумісний тонер преміум класу виробництва Static Conrol. для кольорових лазерних картриджів Samsung.

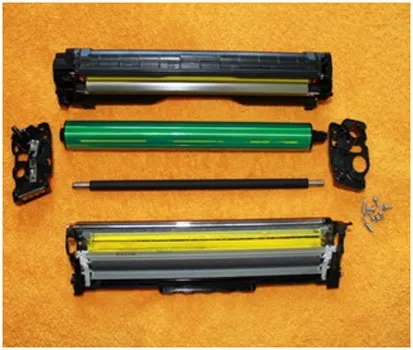

Розбирання картриджа елементарна. Відкручуються всі гвинти і знімаються бічні кришки. Виймається фотобарабан і ролик заряду, знімається відхідний ракель. Витягується магнітний вал, дозуюче лезо.

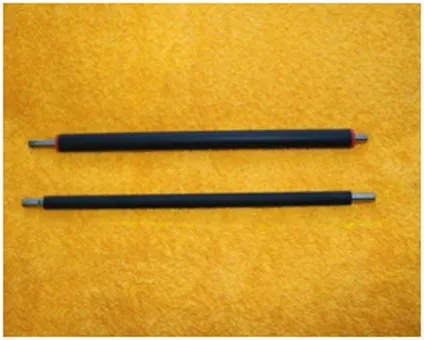

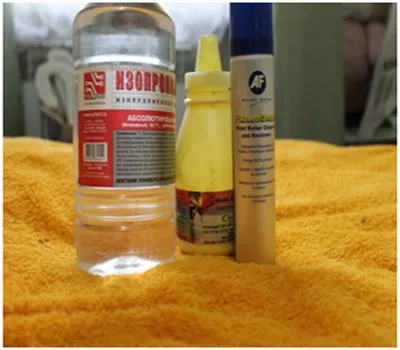

Все ретельно очищається. Ролик заряду і магнітний вал очищаються рідиною для очищення гумових валів і протираються насухо. Край дозуючого леза очищається ватною паличкою, із застосуванням ізопропілового спирту.

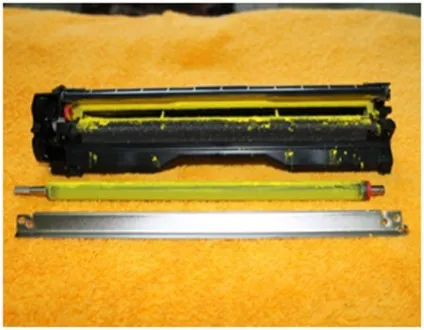

Пилососом очищаються всі залишки оригінального тонера з камери засипного бункера, всі відходи і вся внутрішня порожнина відхідного бункера, не забуваємо про відхідний ракель.

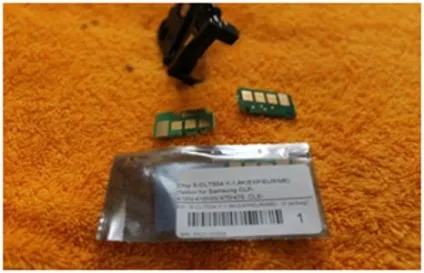

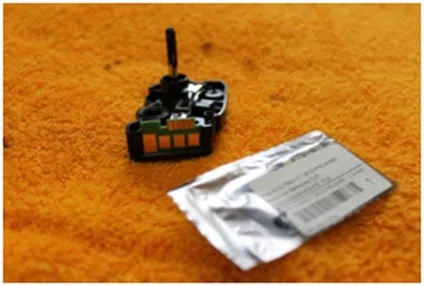

Безпосередньо заправку виробляємо після установки, вже очищених, магнітного валу і дозуючого леза, через заправний отвір. Повстяні посадочні місця магнітного вала також ретельно очищаються від будь-якого присутності тонера, про допомогою ватних паличок, змочених у розчині ізопропілового спирту. має здатність миттєво висихати. Проводимо заміну старого чіпа на новий сумісний чіп, з ресурсом 1800 сторінок. Після всього здійснюємо збірку картриджа в зворотному порядку.
