Як замінити звукосниматели в fender stratocaster

Ви вирішили поміняти звукосниматели в своєму Fender stratocaster? Я вас вітаю, це насправді не складно, і дозволяє змінити звучання гітари на краще.

1. Знімаємо струни з кілків і відкидаємо за корпус.

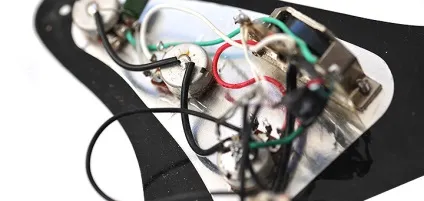

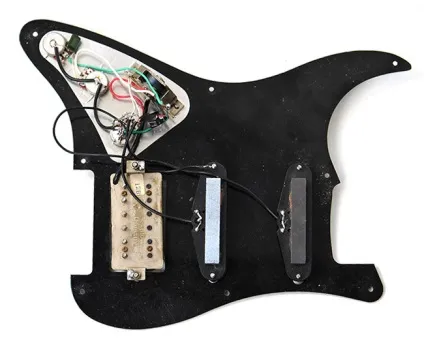

Відкручуємо всі 11 гвинтів які кріплять пластикову накладку до корпусу гітари. Коли ви спробуєте зняти накладку, її будуть утримувати 3 дроти, два на вихідний роз'єм і один заземлення на струни. Просто переверніть накладку в сторону тремоло. Цього цілком достатньо.

Тепер відпоювали послідовно по одному звукознімачу, і відразу припаював новий. Такий спосіб не дозволить вам заплутатися. Якщо ви все ж заплуталися, скористайтеся схемою.

Як визначити який звукознімач куди ставиться.

На стратокастера використовується три синглу в позиціях бридж (bridge у тремоло) миддл (середній) і нековий (neck у грифа). Звукознімачі в позиціях бридж і недо мають однакову полярність, т. Е. Якщо їх піднести один до одного верхньою частиною, вони будуть відштовхуватися, тоді як середній звукознімач буде притягатися. Тут важливо не переплутати, інакше у 2-й і 4-й позиціях звукосниматели будуть шуміти.

Так само по опору а значить і за тембром є різниця, звичайно нековий і середній датчик мають однаковий опір, а у бріджевого звукознімача опір трохи більше, т. К. В позиції Bridge звук досить писклявий, тому на бріджевий звукознімач домативают зайві 300-800 витків дроту, це дає сильніший і жирний вихід.

Так само середній звукознімач має відмінну за кольором проводку, як правило жовтий + чорний провід, тоді як бріджевий і нековий датчик йдуть з білими і чорними проводами.

Може так само відрізнятися і колір котушки. Але зазвичай виробник пише який куди звукознімач.

Всі сингли (крім безшумних, т. К. Це вже хамбакер) мають два дроти, початок обмотки і кінець. Зазвичай провід йде на заземлення чорного кольору, т. Е. Все три чорних дроти паяем на корпус ручки гучності, інші три дроти, паяются на перемикач (дивіться картинку).

Фактично для заміни звукознімачів на стратокастера паяются всього 4 точки, 1 на корпусі потенціометра, і 3 точки на перемикачі.

Перед паянням не забувайте знімати старі датчики з накладки і ставити нові. Після закінчення пайки, не забудьте перевірити. Для цього підключаємо гітару до підсилювача і за допомогою металевого предмета (викрутка) простукуємо сердечники звукознімача, перевіряючи всі позиції перемикача. У першій позиції, повинен простукував тільки нековий датчик, в другій недо + мідл, в третій тільки мідл, в четвертій мідл і бридж, і нарешті в п'ятій бридж. Якщо перевірка виявилася вдалою, збираємо в зворотному порядку, акуратно прибираючи дроти в канавки.
