Всі роботи, що проводяться в області електротехніки, вимагають ретельного і виваженого підходу. Кожна операція повинна проводитися в суворій відповідності з технологією. Тому досить часто, у початківців електриків, виникає питання, як з'єднати дроти в розподільній коробці.
Призначення і типи розподільних коробок
В квартирі або приватному будинку розподіл електричних мереж починається зі щитка, встановленого на вході. Однак, як показує практика, в кожному приміщенні потрібний додатковий розподіл проводів, в зв'язку з наявністю кількох точок підключення, в основному, вимикачів і розеток. Всі лінії, проведені до цих крапок, з'єднуються в розподільних коробках. Таким чином, крім надійного з'єднання, забезпечується вільний доступ до проводів і кабелів для виконання різних операцій.

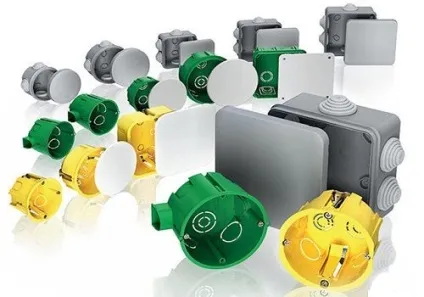

Залежно від типу установки, розподільні коробки можуть бути зовнішніми або внутрішніми, призначеними для прихованого монтажу. У другому випадку в стіні готується отвір за розміром розподільної коробки. Після монтажу кришка коробки буде знаходитися в одній площині з поверхнею стіни. Зовнішня коробка закріплюється до поверхні стіни і закривається оздоблювальними матеріалами, наприклад, гіпсокартонними плитами.

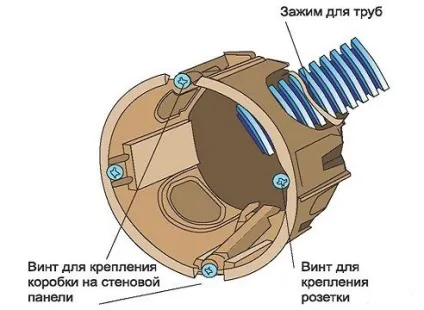

Розподільні коробки зазвичай мають круглу або прямокутну форму. Вони обладнуються чотирма висновками, а в деяких конструкціях їх може бути і більше. У кожному виводі є різьблення або штуцер для більш зручного кріплення гофрованих шлангів або пластикових труб, куди вкладаються дроти. Надалі, це значно полегшує заміну пошкодженого кабелю. Він легко від'єднується в коробці, а потім - від вимикача або розетки і витягується через трубу. Точно так же на його місце прокладається новий провід.

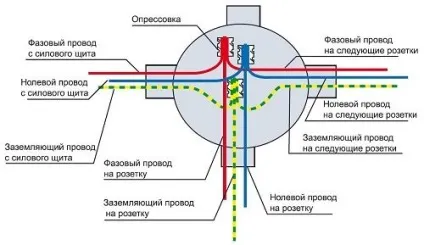

Схема з'єднання проводів в распаєчної коробці
Способи з'єднання проводів в розподільних коробках
З'єднання кабелів і проводів в розподільних коробках можна виконати по-різному. Найбільш простим способом, хоча і не цілком надійним, вважається звичайна скручування. Через слабкий і ненадійного контакту може статися перегрів і коротке замикання проводів. Даний метод рекомендується використовувати тимчасово, наприклад, для того, щоб перевірити, як працює зібрана схема. Проте, навіть при тимчасовій експлуатації, рекомендується дотримуватися певних правил скручування.

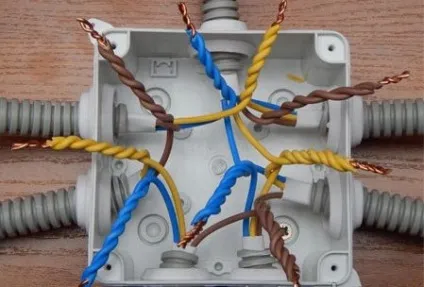

У багатожильних проводів зачистка ізоляції виконується приблизно на 4 см. Провід поділяються між собою на відстань близько 2 см. З'єднання здійснюється до стику не поділ жив. Провідники спочатку закручуються пальцями, а потім скручування слід надійно затягнути плоскогубцями і заізолювати за допомогою стрічки або термоусадочной трубки. З'єднання одножильних проводів виконати значно простіше. Вони скручуються між собою на всю довжину ділянки, очищеного від ізоляції.

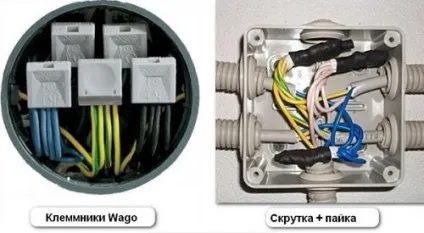

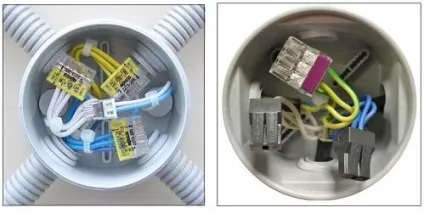

Для скруток нерідко використовуються спеціальні монтажні ковпачки. Вони забезпечують більш надійне з'єднання, якісний контакт і ізоляцію. Кожен ковпачок складається з двох частин: зовнішньої - пластикової і внутрішньої, з металевою частиною у вигляді конуса, всередині якого є різьблення. Дане з'єднання дозволяє збільшити площу зіткнення і відмінно підходить для двох і більше проводів. Сам процес скручування дуже простий. Потрібно зняти ізоляцію приблизно на 2 см і злегка закрутити з'єднуються кінці. Потім на скручування потрібно надіти ковпачок і провернути з зусиллям кілька разів, щоб дроти потрапили всередину. Розміри ковпачків вибираються відповідно до перетином і кількістю з'єднуються провідників.
Одним з найбільш надійних способів вважається пайка. Перед з'єднанням дроти необхідно залудити каніфоллю або спеціальним паяльним флюсом. Потім провідники скручуються, олово береться на розігрітий паяльник і скручування прогрівається до тих пір, поки розплавлений метал не затечет між витками. З'єднання повністю обволікається, завдяки чому встановлюється якісний контакт.
При наявності інверторного зварювального апарату. з'єднання проводів можна виконати за допомогою зварювання, що здійснюється поверх всього місця скручування. Якщо перетин жили становить 1,5 мм 2, необхідний струм на 30А, при перетині 2,5 мм 2 - 50А. Сварка мідних провідників виконується графітовими електродами. Заземлення акуратно з'єднується з верхньою частиною скручування, а до нижньої частини підноситься електрод. Після короткого торкання з'являється дуга, яка виробляє миттєву зварювання. Місце з'єднання повинно охолонути, після чого його потрібно ізолювати.
Поєднуючи дроти в розподільній коробці, треба не забувати і про клемних колодках. Вони можуть бути гвинтові або з підвісками. У певне місце вставляється потрібну кількість провідників, після чого вони надійно з'єднуються за допомогою гвинтів.
