Як встановити вікна пвх своїми руками

Отже, ми знаємо, що установка вікон ПВХ в дерев'яний зруб без використання віконного блоку - є грубою помилкою (див. Статтю про те як встановити вікна ПВХ своїми руками, частина 1), тобто, монтаж віконних блоків є невід'ємною частиною установки ПВХ вікон в зруб. Крім цього, ми знаємо, як за розмірами віконного блоку визначити розміри вікна. і, відповідно, навпаки.

У яких же випадках може виникнути необхідність виготовлення (покупки) нового віконного блоку? Таких випадків два.

Якщо існуючі віконні блоки за своїм технічним станом неможливо використовувати за призначенням (старі, гнилі і т. Д.)
Якщо є необхідність змінити зовнішній вигляд будинку.

У старих приватних будівлях віконні прорізи, як правило, невеликого розміру. Установка вікон ПВХ в маленькі віконні прорізи виглядає не дуже естетично. Тому багато власників приватних будинків прагнуть збільшити розміри вікон, тим більше що теплозахисні властивості вікон ПВХ, дозволяють зробити це без шкоди для тепло ефективності будинку.

Примітка! Щодо розмірів віконних конструкцій в архітектурі будинку необхідно додати наступне. Розміри вікон повинні бути порівнянні з розмірами будови. Занадто малі вікна, так само як і занадто великі, виглядають потворно. Оптимальний розмір вікон (загальна площа світлопрозорих конструкцій) лежить приблизно в такій пропорції: вікно займає 8-10% від площі підлоги приміщення. Крім того, на розмір і вибір місця установки вікон впливає розташування будинку на місцевості. Так, наприклад, встановлювати великі вікна, та ще й у великій кількості, по північній стороні будинку недоцільно. Сторона - холодна, та й сонця з цього боку - не буває. Хоча звичайно бувають ситуації, коли фасад будинку розташований на північну сторону. У цьому випадку необхідний творчий підхід і пошук компромісу між бажаним і можливим.

Купівля віконного блоку

Для того щоб віконний блок виконував свої захисні функції в дерев'яному будинку, він повинен бути виготовлений з бруса з наступними розмірами (в перетині): товщина бруса - не менше ніж (90-100) мм. ширина бруса залежить від товщини стін (колод) зрубу і перевищує її приблизно на 100 мм. Більшість приватних столярних майстерень, куди я звертався, роблять віконні блоки з дошки (50, максимум 60 мм завтовшки) які годяться тільки для установки звичайних дерев'яних рам в цегляних будівлях. До того ж, грамотно проконопатити місця сполучення віконного блоку і віконного отвору стіни у блоку, зробленого з дощок, також не вийде, дошки будуть просто згинатися при конопатці. У підсумку мені так і не вдалося замовити або купити віконний блок з потрібними параметрами.

Самостійне виготовлення віконного блоку

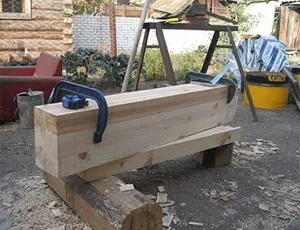

Крім розмірів бруса для виготовлення віконного блоку, важливим фактором є його вологість. У нашому місті сухі пиломатеріали у вигляді бруса не продаються. Тільки дошки. Вологий брус, тим більше великих розмірів, використовувати для виготовлення блоку теж не бажано. В даному випадку, виходом з положення для мене стало виготовлення клеєного бруса з бруса менших розмірів. Будинки в наявності був сухий брус 100 × 100 мм, з трьох таких брусків - я робив один (розміром 100 × 300 мм, відповідної довжини). Заготівля (саморобний клеєний брус) для виготовлення віконного блоку показана на фото нижче.

Необхідні інструменти:

Для самостійного виготовлення і монтажу віконного блоку знадобляться наступні основні інструменти:

Необхідні матеріали:

Пиломатеріали, відповідних розмірів
Вогнебіозахист просочення.
пакля
Масляна фарба

Загальна послідовність виготовлення та монтажу віконних блоків, в моєму випадку, була такою.

Замовив вікна ПВХ з розмірами 90 см (ширина) на 120 см (висота).
За відомим розмірами вікон з урахуванням необхідних монтажних зазорів зробив ескіз віконного блоку (використовував програму Компакс).
Виготовив віконний блок.

Порядок виготовлення віконного блоку наступний. Для початку я зробив необхідну кількість заготовок. При підготовці заготовок потрібно дуже акуратно підійти до розрахунків. Для прикладу, на основі розмірів свого вікна покажу підхід. Довжина нижнього бруса, на яке спирається сама конструкція блоку, розраховується наступним чином.

Беремо ширину вікна (90 см), додаємо 3 см на монтажні бокові шви і плюс додаємо подвійну товщину бічних брусків (2 × 9 см), отримаємо загальну довжину заготовки - 111 см. Розрахунок довжини бічних брусків. До висоти розміру вікна (120 см) додаємо 5 см на верхній і нижній монтажний шов. Крім того, потрібно врахувати, що бічні бруски будуть врізатися в нижній брус (+9 см), а в самі бічні бруски буде врізатися верхній брус (+9 см). В результаті довжина заготовок для бічних брусків вікна висотою 120 см складе 143 см.

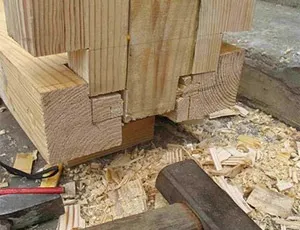

Довжина верхнього бруса буде дорівнює довжині нижнього. У місцях сполучення бічних, верхнього і нижнього брусків блоку я зробив розмітку, вибрав пази стамескою і залишив шипи. Шип - виступає частина однієї заготовки, яка вставляється в паз (обрана стамескою частина конструкції) інший заготовки. Посадка повинна бути досить щільною, без щілин. При остаточному монтажі в отворі стіни місця сполучення віконного блоку додатково густо промазав тертої масляною фарбою.

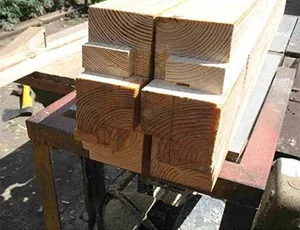

Важливо! Конфігурація шипів і пазів в місцях сполучення повинна бути виконана таким чином, щоб ніде не було наскрізного стику, що йде із зовнішнього боку конструкції (з вулиці) всередину приміщення. Інакше, як щільно не підганяє, зовнішнє повітря буде безперешкодно проходити всередину. Місце сполучення повинно бути ламаним по горизонталі і вертикалі (горизонталь переходить в вертикаль і навпаки, або під прямим кутом йде вправо / вліво). Нижче на фото показана конфігурація сполучення місць віконного блоку.

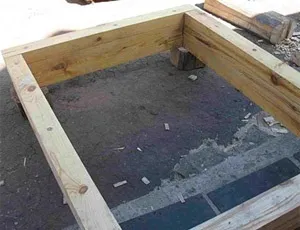

До монтажу віконного блоку в стіні остаточно перевіряємо місця сполучення і попередньо збираємо готовий віконний блок.

Після остаточної підгонки і збірки віконного блоку, розбираємо блок і обробляємо всі деталі блоку вогнебіозахисту, два рази з проміжною сушкою. Блок готовий до установки.

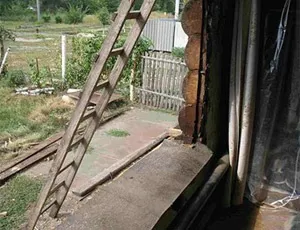

Далі я зайнявся пристроєм віконного отвору.

Тут важливо не забути, що віконний проріз буде мати по бічних сторонах гребінь, для фіксації віконного блоку в отворі. Розмір гребеня повинен бути приблизно на 1-1,5 см менше розмірів бічного паза у самого віконного блоку. Це обумовлено тим, що віконний блок буде встановлюватися на клоччя. Кріплення віконного блоку на цвяхи, будівельні шурупи - не допускається.

Зазвичай за розмірами віконного блоку з урахуванням бокових пазів на стіні будинку робиться розмітка. Бічні сторони розмічаємо по схилу, верхню і нижню за рівнем. Потім бензопилою випилюється отвір. Розмічають виступаючу частину з бічних сторін (гребінь) і вибирають чверть бензопилою і сколюють сокирою. У моєму конкретному випадку я використав існуючі віконні прорізи, але привів їх розміри до розмірів нових віконних блоків, збільшив. Після демонтажу старих віконних коробок, уточнив розміри існуючих бокових шипів для вибірки пазів в нових віконних блоках. Крім того, одне вікно довелося закрити. У підсумку, з південного боку будинку вийшло 4 вікна розміром (90 × 120) см.

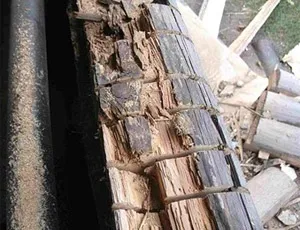

Крім того, необхідно по нижньому боці віконного отвору встановити гідрозахист. Я використовував руберойд у два шари. До речі, у старого господаря будинку цього не було зроблено. Результати такої помилки показані також на фото. Наявну гниль необхідно прибрати (бензопилою зробив запили і зрубав сокирою).

Перед установкою віконного блоку необхідно всі місця нового віконного отвору обробити вогнебіозахисту, за два рази, природно з проміжним сушінням.

При установці гідрозахисту не забудьте під руберойд укласти клоччя.

Збірку блоку починаємо з нижнього бруса. Потім, зробивши сокирою насічки по бічних сторонах віконного отвору, укладаємо і розрівнюємо шар клоччя.

По черзі встановлюємо бічні бруски блоку. Попередньо переконуємося в горизонтальності і вертикальності установки. Остаточно ці операції робляться після монтажу блоку, за рахунок конопатки клоччя (там, де необхідно підняти бік, додають клоччя і додатково конопатят).

В останню чергу встановлюється верхня брус. Місця сполучення верхнього бруса з бічними робляться таким чином, щоб верхній брус вставлявся зсередини приміщення. Після цього, вікно можна тимчасово зафіксувати дерев'яними клинами.

Після установки лівого віконного блоку в такій же послідовності, починаючи з нижнього бруса, збираємо правий віконний блок.

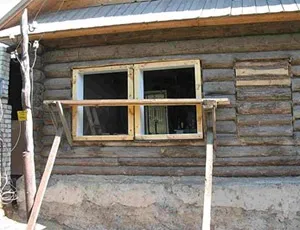

На наступному фото показані обидва віконних блоку, встановлених в лівій стороні фасадної частини будинку.

Після остаточної конопатки віконних блоків і перевірки горизонтальності і вертикальності установки, додатково (як елемент захисту) я пофарбував віконні блоки масляної білою фарбою для зовнішніх робіт.

Технологія самої установки вікон ПВХ розглянута в попередній частині.
