Представляємо фотозвіт з установки автомобільної сигналізації StarLine A91 Dialog на Шевроле Ланос.
Почнемо з того що знімемо приладову дошку.

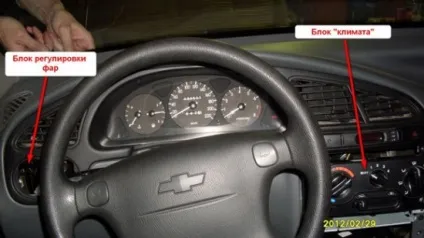

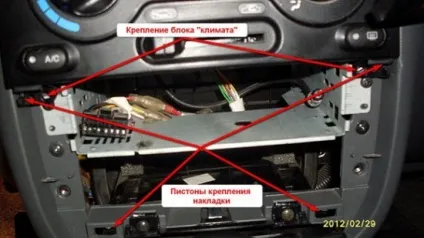

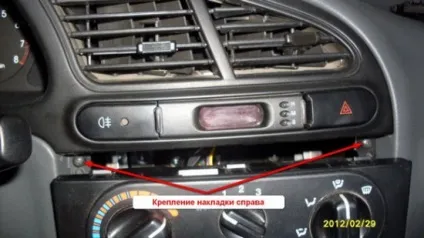

Для зняття панелі приладів розбираємо накладку «торпедо». Для цього необхідно: зняти накладку під магнітолою і малим «бардачком», блок управління кліматом і блок управління регулюванням фар.

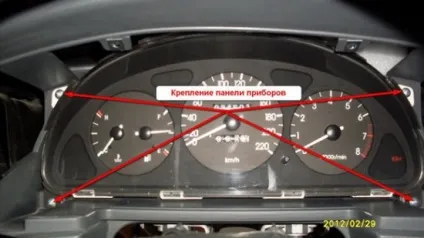

Знімаємо панель приладів. До неї підходять три роз'єми:

Основні підключення робимо на роз'ємах панелі приладів:

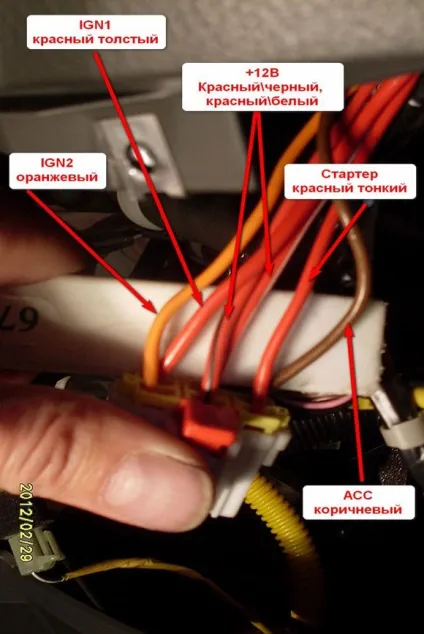

Знімаємо накладку керма (два самореза з боку керма, два самореза і один гвинт знизу) і накладку подторпедніка (чотири самореза) і підключаємо 6-ти контактний силовий роз'єм до замку запалювання:

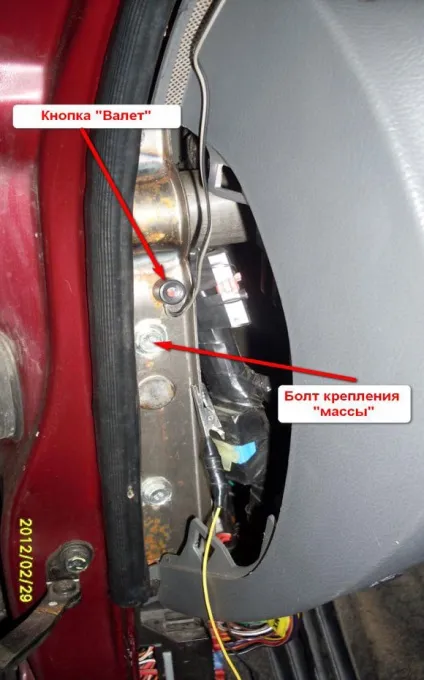

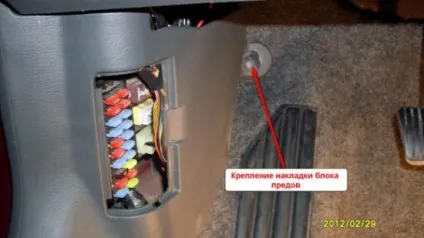

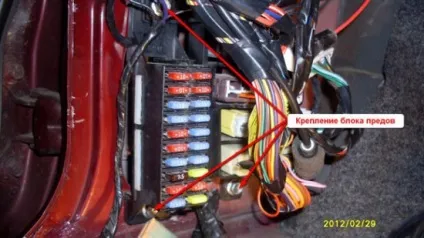

Знімаємо накладку блоку запобіжників (ліва кік панель) і відкручуємо болти кріплення блоку запобіжників:

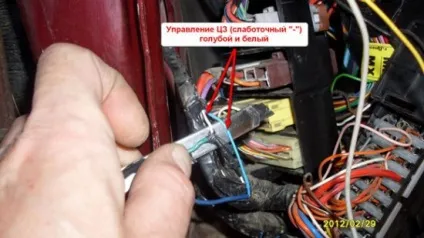

За блоком зраджу в джгуті з дверей водія підключаємо управління ЦЗ (актуатор в водійські двері встановлював додатково).

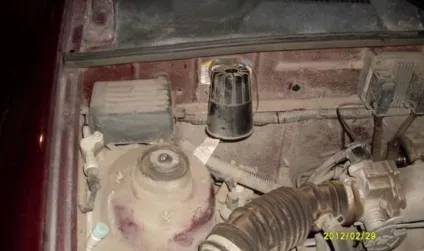

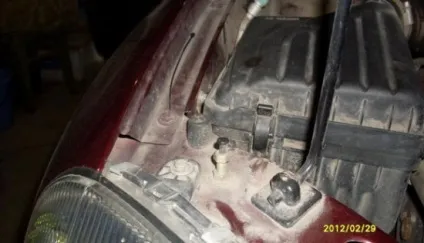

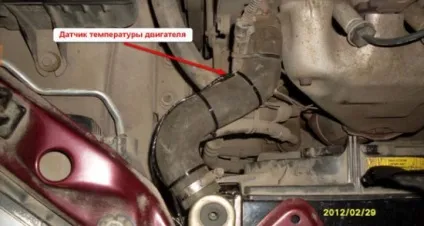

Встановлюємо в салоні - світлодіод, блок приймально-передавача. Під капотом - сирену, кінцевик капота і датчик температури двигуна. У багажнику - кінцевик багажника






Джерело: autosiga.ru
