Як встановити шрифти в автокад

Вже давно минули ті часи, коли шрифти для Автокада були примітивними «страшними» прикладами векторних зразків. які жодна пристойна програма і брати-то не хотіла. Сьогодні в розпорядженні AutoCAD'а вся палітра фонтів, векторних, растрових - ttf, fon - які доступні і будь-який інший програмі на комп'ютері. Іншими словами, при проектуванні тепер можна користуватися всіма фонтами, встановленими в системі.

Як в Автокаде встановити шрифти.

Крім того, розглядається «креслярська» (хоча це так, для дилетантів, насправді сьогодні Автокад - потужна система для проектувальників зі своїми обчислювальними і моделюючими можливостями) програма як і раніше працює зі своїми «старими» векторними зразками -shx. Таким чином, завдання, як встановити шрифти в даній системі, розбивається на дві - як додати шрифт в систему і як встановлюється власний фонт програми.

Встановлюємо шрифт від операційної системи

Довантажувати fonts від Windows необхідно в два прийоми:

Для установки ми використовували стандартні можливості Windows. Але вони надають мінімум сервісу. Існує безліч і інших програм (одна з них входить в пакет Corel Draw - Font Navigator), які з успіхом виконають ту ж задачу, але, крім того, нададуть безліч дуже корисних додаткових функцій. Ці функції допоможуть не заплутатися на комп'ютері зі шрифтами, адже їх може бути кілька тисяч (і все, до речі, доступні в Автокаде).

Встановлюємо «рідний» шрифт Автокада

Строго кажучи, у вас не буде такої необхідності - за своєю ініціативою використовувати ці примітивні фонти в векторному форматі shx від самої Autodesk - розробника програми. Вони вже занадто застаріли порівняно з тими ж «Колібрі» та «ВЕРДАНІ», так популярними в Інтернеті, їх якість багато в чому залишає бажати кращого, хоча і скорочують кілька ресурси і швидкість роботи друкувальних пристроїв.

УВАГА. Але ці шрифти можуть бути корисні, коли вам надходить креслення, і в ньому використовується зразок напису «від Автодеска», відсутній у вас. У цьому випадку на полотні креслення ви побачите не нормальний помітний текст, а якісь каракулі. Це вірна ознака того, що програма «побачила» - в роботі використовується фонт, якого у вас на компі немає. В цьому випадку відбувається спроба замінити відсутній файл на вподобаний з наявних. Коли спроба замінити каракулі - на жаль, виявилася не дуже вдалою.

Перевірити, яка заміна була зроблена, дуже просто. Натисніть на клавішу F2 - викличте Вікно команд Автокада - і перейдіть в самий верх вікна. Там буде рядок типу: «Fonts abc.shx instead xyz.shx» - виявлено застосування неіснуючого шрифту xyz.shx і замість нього був встановлений abc.shx. Тепер і стає зрозумілою завдання - знайти цей самий xyz.shx і забезпечити його додавання в використовуваний софт. Робиться все дуже просто:

Спочатку потрібно будь-якими шляхами завантажити файл в мережі. таких ресурсів повно.

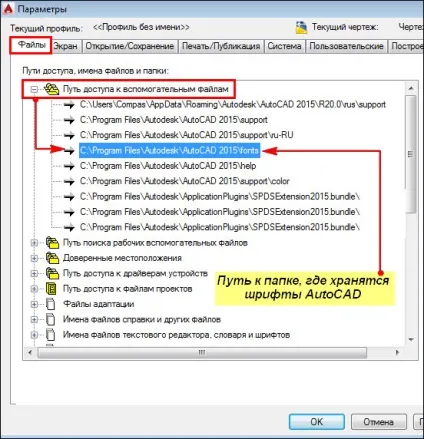

Потім «Провідником» відкрити папку, де знаходяться всі подібні об'єкти програми - це C: \ Program Files \ AutoCAD \ Fonts. Знову ж - системний диск може бути іншим, а повне ім'я папки, де встановлені файли софта, буде супроводжуватися версією-роком випуску програми.
В папці Fonts вже буде близько 4-5 десятків шрифтів shx. Ви просто сюди ж переписуєте новий файл - xyz.shx.
Тепер знову запускаємо AutoCAD і відкриваємо креслення - все написи на своїх місцях (якщо ви, звичайно, завантажили гарантовано потрібний шрифт, в іншому випадку, пошуки доведеться продовжити).

Заміна шрифтів вже в рамках Автокада

Всі наведені операції ні у кого не повинні викликати питань - шрифт в Автокад, хоч і помітна «величина», але робота з нею спрощена до межі. Набагато важливіше вже потім, в процесі роботи в програмі, «набити» руку їх використання і застосовувати з розумом, вирішуючи все ту ж задачу, як змінити шрифт. Тут важливо мати на увазі наступні нюанси:

Спочатку на панелях інструментів ( «Draw») надається тільки один інструмент для роботи зі шрифтами - «Multiline Text» - багаторядковий текст. Насправді палітра «текстових» інструментів значно багатшими - всі вони знаходяться на панелі «Text», яка вимагає спеціального виведення.

Серед інших можливостей цієї панелі:

Single Line Text - однорядковий текст;
Edit Text - редагування раніше введеного тексту, ось тут і міняємо один шрифт на інший, вже в тому розумінні, як воно загальноприйнято у всіх програмах;
Fine and Replace - ще одна спроба вирішення, як поміняти, але вже в рамках набраного многострочного тексту;
Text Style - робота зі стилями текстів;
Scale Text - масштабування набраного тексту;
Justify Text - вибір вирівнювання тексту відносно 9-ти характерних точок описаного прямокутника;
Convert distance between spaces - коригування розміру прогалин в тексті.

Власне, всі операції дозволяє робити один інструмент роботи з багаторядковими текстами, там же і можливість вставки спеціальних символів, відсутніх на клавіатурі (знаки «градуса» і «плюс / мінус» - найхарактерніші).

Звертаємо особливу увагу на текстові стилі. З ними пов'язаний ще один нюанс зміни шрифту. Ви можете створити кілька текстових стилів - або за допомогою інструменту «Text Style» на панелі «Text» або за допомогою команди «Text Style ...» меню «Format». Кожен стиль пов'язується з конкретним шрифтом. Таким чином, змінюючи стиль тексту, ви можете автоматично змінювати і всі його складові. Спочатку в програмі створений тільки один стиль «Standard» зі шрифтом txt.shx.

У міру роботи існує можливість, як і раніше залишаючись в рамках одного стилю, змінювати деякі його характеристики в конкретних місцях креслення - відстань між рядками, фактор масштабування по горизонталі, вирівнювання і т. П.

В процесі проектування іноді недоцільно використовувати даний розмірний стиль для особливо складних ділянок креслення. Тоді розмір просто можна скомпонувати з ліній, стрілок, спеціального символу і тексту. У цій гнучкості і полягає одна з найпривабливіших сторін Автокада. Все що завгодно ви зможете зробити різними інструментами, головне - кожному знайти своє оптимальне застосування.
