Як влаштований об’єктив фотоапарата
Об'єктив є невід'ємною частиною будь-якого фотоапарата, без нього не вийде зробити гарний знімок. Саме про об'єктиви і його найпростішому пристрої піде мова в цій статті.
Як влаштований об'єктив
Об'єктив сучасної фотокамери складається з декількох лінз, об'єднаних в оптичні системи (наприклад, оптична схема Тессар). Число лінз в об'єктивах найпростіших фотокамер - від однієї до трьох, а в сучасних дорогих фотоапаратах їх буває до десяти або навіть вісімнадцяти.
Оптичних систем в об'єктиві може бути від двох до п'яти. Практично всі оптичні схеми влаштовані і працюють однаково - вони фокусують проходять через лінзи промені світла на світлочутливої матриці.
Тільки від об'єктива залежить якість зображення на знімку, чи буде фотографія різкою, що не спотворяться чи на знімку форми і лінії, чи добре вона передасть кольору - все це залежить від властивостей об'єктива, тому об'єктив і є одним з найважливіших елементів сучасної фотокамери.
лінзи об'єктива
Лінзи об'єктива роблять зі спеціальних сортів оптичного скла або оптичної пластмаси. Створення лінз одне з найдорожчих операцій створення фотокамери. У порівнянні скляних і пластмасових лінз варто відзначити, то пластмасові лінзи дешевше і легше. В даний час більшість об'єктивів недорогих любительських компактних камер виготовляється з пластмаси. Але, такі об'єктиви схильні до подряпин і не так довговічні, приблизно через два-три роки вони каламутніють, і якість фотографій залишає бажати кращого. Оптика камер подорожче виготовляється з оптичного скла.
В даний час більшість об'єктивів компактних фотокамер виготовляється з пластмаси.
Між собою лінзи об'єктива склеюють або з'єднують за допомогою дуже точно розрахованих металевих оправ. Склейку об'єктивів можна зустріти набагато частіше, ніж металеві оправи.
оправа об'єктива
Не менш складна деталь об'єктива, це його оправа. так як вона повинна гранично точно забезпечувати правильне положення лінз. Крім того, в оправу монтується безліч важливих пристроїв, таких як, діафрагма, що фокусує механізм, затвор. Із зовнішнього боку оправи розташовуються кільця для управління фокусуванням і діафрагмою.

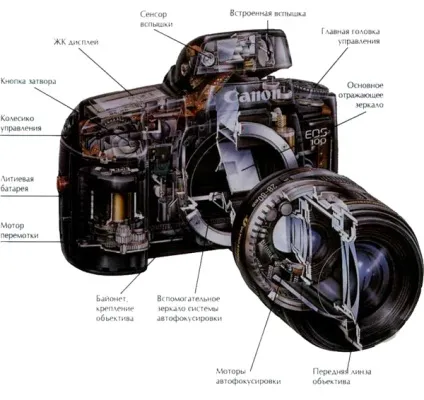

Об'єктиви бувають вбудованими в корпус фотоапарата і знімними. На наступному малюнку показаний знімний об'єктив. Такі об'єктиви призначені для дзеркальних фотокамер і кріпляться до корпусу за допомогою нарізного або байонетного з'єднання. Об'єктиви на різьбі просто вгвинчуються в оправу об'єктива. Цей вид кріплення надійний, але в даний час пішов в минуле. Його помітив байонет - спеціальний поворотний замок. На наступному малюнку показано зображення фотокамери, забезпеченою байонетним замком. Об'єктив з байонетним замком встановлюють, поєднавши мітки корпусу камери і об'єктиву і повернувши за годинниковою стрілкою до клацання. Вигода такого з'єднання - в його простоті, в можливості зміни об'єктиву одним рухом.
