Як включати ядра в bios
Переконайтеся в тому, що материнська плата комп'ютера відповідає всім вимогам для включення додаткового ядра і пам'ятайте, що обрана процедура може привести до порушення працездатності системи.
Не забувайте перезавантажити комп'ютерну систему після виконання операції розблокування додаткового ядра і протестувати її на функціональність.
Для Asus: - південні мости AMD SB750 і 710 - перейдіть на вкладку Advanced і вкажіть пункт CPU Configuration, виберіть опцію Enabled в рядку Advanced Clock Calibration і повторіть це ж дію в полі, що з'явилося Unleashing Mode; - чіпсет nVidia - перейдіть на вкладку Advanced і скористайтеся розділом JumperFree Configurarion, відзначте чекбокс в поле NVIDIA Core Callibration для виконання потрібної дії; - материнські плати, що підтримують функцію Asus Core Unlocker - перейдіть на вкладку Advanced і використовуйте пункти CPU Core Activation разом з Asus Core Unlocker.
Для MSI: - південні мости AMD SB750 і 710 - розкрийте Cell Menu і застосуєте прапорці на поле Advanced Clock Calibration, повторіть це ж дію в рядку Unlock CPU Core; - чіпсет nVidia - розгорніть Cell Menu і перейдіть в розділ NVIDIA Core Calibration; - материнські плати, що підтримують функцію MSI's Unlock CPU Core - розкрийте Cell Menu і скористайтеся пунктом Unlock CPU Core.
Для AsRock: - південні мости AMD SB750 і 710 - перейдіть на вкладку Advanced і вкажіть команду Advanced Clock Calibration (можливі варіанти: розкрийте меню OS Tweaker і виберіть ту ж команду), кеш L3 управляється в розділі L3 Cache Allocation; - чіпсет nVidia, що підтримує функцію NCC - перейдіть на вкладку Advanced і вкажіть пункт NVIDIA Core Callibration, здійсните включення додаткового отрути в рядку Active Core Setup; - материнські плати, що підтримують функцію UCC - розкрийте меню OS Tweaker і перейдіть в розділ ASRock UCC, включіть додаткове ядро в рядку CPU Active Core Control.

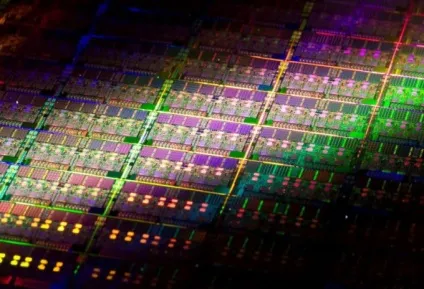

Ядро процесора - це кристал кремнію площею близько 10 квадратних міліметрів, на якому за допомогою мікроскопічних обчислювальних елементів реалізована схема процесора - так звана архітектура.
Пристрій ядра процесора
Ядро пов'язане з чіпом процесора за технологією, що має назву flip-chip, що дослівно перекладається як перевернуте ядро. Технологія має таку назву в зв'язку зі способом кріплення - видима частина ядра є його внутрішньою частиною. Це забезпечує прямий контакт ядра з радіатором кулера для поліпшення тепловіддачі і недопущення перегрівання. Зі зворотного боку ядра знаходиться solder bumps - стовпчикові висновки, які з'єднують кристал з іншою частиною чіпа.
Ядро розташовується на текстолітової основі, по якій проходять контактні доріжки, що з'єднуються з контактними майданчиками. Саме ядро закрито захисною металевою кришкою, під якою залито термічним інтерфейсом.
Для чого потрібні багатоядерні процесори
Багатоядерним процесором називається центральний мікропроцесор, який містить два або більше обчислювальних ядер в одному корпусі або на одному кристалі процесора.
Таким чином, розробники прийшли до думки створення многоядерного процесора. У багатоядерних чіпах працюють два або більше ядер одночасно, тим самим дозволяючи при меншій тактовій частоті забезпечувати більшу продуктивність, за рахунок паралельного виконання двох і більше незалежних потоків завдань.
Основні переваги багатоядерних процесорів
Основною перевагою багатоядерних процесорів є можливість розподілу роботи програм з кількох ядер. Це, в свою чергу, збільшує швидкість роботи програм і дозволяє процесам, які вимагають інтенсивних обчислень, протікати набагато швидше.
До всього іншого, комп'ютери з багатоядерними чіпами споживають менше електроенергії і роблять роботу користувача більш комфортною.
