Як випаять процесор
Вітаю колеги!
У цій статті ми будемо, крок за кроком, вчитися правильно випоювати процесор з плати. Справа це не дуже просте і вимагає терпіння, гарного зору і якогось досвіду. Якщо вам знадобиться в роботі виконати це дійство, для початку потренуйтеся на негідних платах. Це дозволить вам дізнатися безліч нюансів, які відносяться особисто до вас (положення плати, який пінцет або інший інструмент буде зручний особисто вам і т.п.). Крім цього ваша рука повинна «притертися» до паяльне фену. І ще безліч дрібниць, які властиві вашій натурі.
Ну що ж, почнемо! Я буду розповідати вам, як випаюю процесори і мікросхеми я сам. Робити це буду на прикладі плати з супутникового ресивера.

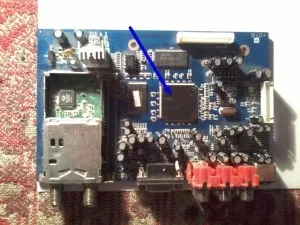

Випаювати будемо процесор, який позначений стрілкою.
З самого початку потрібно очистити плату і, зокрема, сам процесор від пилу і бруду, присутньої на них. Я це роблю зубною щіткою. Потрібно це не тільки для того, щоб краще бачити фронт роботи, але і для того, щоб в процесі випоювання нічого не горіло. У всій роботі потрібно дотримуватися техніки безпеки, особливо при роботі паяльного фена. НЕ ЗАБУВАЙТЕ, ЩО ПРИ РОБОТІ ФЕНА, із скла ВИХОДИТЬ ГАРЯЧА СТРУМІНЬ ПОВІТРЯ, ЩО МОЖЕ ДАЛЕКО «діставати» ДО РІЗНИХ ПРЕДМЕТІВ І ЧАСТИН ТІЛА! Будьте особливо обережні! Після того, як ми врахували всі небезпеки, можна приступати до роботи.
Включаємо паяльний фен. Температуру ставимо 400 - 450 градусів. Швидкість повітряного струменя - на середину. Поки нагрівається наш фен, приготуємо інструмент. Точно нам знадобиться пінцет з гострими кінцями. Інший інструмент на ваш розсуд, хто як «прілавчітся». Тепер потрібно покласти плату таким чином, щоб вам зручно було проробляти цю процедуру (плату попередньо потрібно вилучити з пристрою). Потім беремо нагрітий до потрібної температури фен в одну руку, а пінцет в іншу. Підносимо сопло паяльного фена до процесора так, щоб відстань між процесором і феном було приблизно 0.5 см.

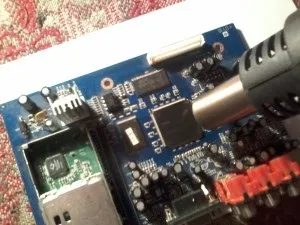

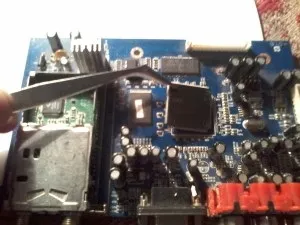

Далі починаємо кругові рухи феном по припаяним контактам процесора, але не торкаючись його соплом паяльного фена. Робимо це акуратно, постійно стежачи за тим, щоб не пошкодити стоять поруч деталі. Після того, як прогріли контакти по колу протягом 30 - 45 секунд, пробуємо пінцетом, який знаходиться у нас в іншій руці, підчепити процесор з кута.

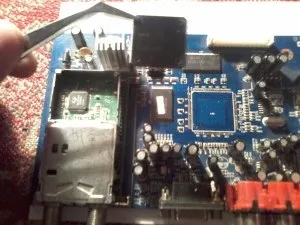

Якщо він не піддається витяганню, то прогреваем ще кілька секунд. Важливо вилучати процесор вертикально вгору, але ніяк не в бік. Це потрібно для того, щоб контакти на платі, до яких припаюється процесор. не замкнулися між собою розплавленим оловом, інакше потім нам доведеться розмикати їх звичайним паяльником, а це не дуже приємне заняття.

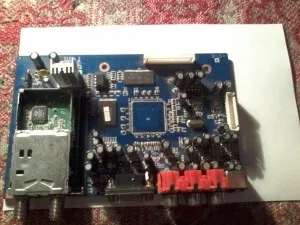

Після вилучення процесора з плати, потрібно паяльним феном прогріти контакти на платі, до яких був припаяний процесор. Це дозволить контактам стати більш рівними і зручними для впайкі нової деталі. Тепер можна вимкнути фен. Ось що у нас вийшло:
