Як використовувати стару швейну машинку
Основна ідея полягає в тому, що замість швейної голки ви встановлюєте звичайну сталеву пилку від лобзика. Велике значення на якість роботи при випилюванні з фанери надає рівномірність руху пилки і сталість зусиль, з якими ми подаємо на неї заготовку. Ця обставина спонукає нас встановити на машинку невеликий електромотор (1) потужністю 40 Вт. (Якщо ж ваша машинка обладнана ножним приводом, то потреба в моторі відпадає.) Мотор встановіть близько стійки (14) швейної машинки, поблизу від маховика.
Тепер потрібно оглянути гніздо (5) кріплення швейної голки. Якщо його отвір занадто мало і не дозволяє вставити в нього кінець пилки, рассверлите, одночасно поглибивши його при цьому свердлом більшого діаметра. Залишається тільки зробити зручну підставку, усередині якої буде знаходитися вузол кріплення іншого кінця пилки.

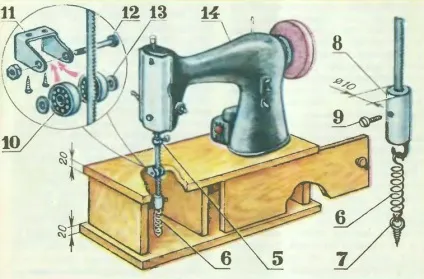

Підставку найзручніше зробити у вигляді дерев'яного ящика. Конструкція його проста і ясна з малюнка. Габарити ящика визначте самі, виходячи з розмірів вашої машинки. Щоб при роботі на верстаті не виникали вібрації, товщина дощок ящика повинна бути не менше 20 мм. Внутрішню порожнину ящика доцільно розділити на дві частини, в лівій буде розташовуватися нижній вузол кріплення пилки, а праву зручно використовувати для зберігання інструменту, заготовок тощо
Вузол кріплення нижнього кінця пилки забезпечує зворотно-поступальний рух і разом з тим підтримує її постійний натяг. Це досягається шляхом установки пружини (6), один кінець якої чіпляється за кільце (7), укріплене в днище ящика, а інший з'єднаний безпосередньо з затискачем пилки (8). Затиск можна виготовити з відрізка круглого металевого прута діаметром 10 і довжиною 20 мм. По осі прутка просвердлите наскрізний отвір такого діаметру, щоб в нього можна було вставити кінець пилки. Посередині бічній поверхні затиску просвердлите другий отвір, перпендикулярний першому, в ньому наріжте різьбу під гвинт (9).
Виготовивши затиск і зміцнивши в ньому пилку, можна провести попереднє випробування верстата, в ході якого ви визначите, чи правильно підібрана пружина. Якщо вона виявиться занадто сильною, те потужності мотора не вистачить на її розтягування, а якщо слабкою, то пилка не буде достатньо натягнута.
Під час випробування замість фанери використовуйте лист щільного картону, в іншому випадку пилка буде тут же ламатися, оскільки ви ще не встановили направляючий механізм, що фіксує її положення в одній площині.
Провівши перше випробування і підібравши потрібну пружину, можна приступати до виготовлення направляючого механізму. Він збирається з двох підшипників (10) з зовнішнім діаметром 20 мм. Притиснувши їх боками, ви побачите, що між зовнішніми обоймами утворюється щілина, достатня для того, щоб в неї увійшло полотно пилки. Ця щілина і забезпечить строго фіксоване положення площини пилки під час роботи. Підшипники зміцнюються в гнізді (11), виконаному з листового залоза товщиною 2мм. У бічних сторонах гнізда потрібно просвердлити отвори під з'єднувальний болт (12), діаметр якого повинен відповідати внутрішньому діаметру підшипників. Щоб підшипники НЕ заклинило при русі пилки вгору-вниз, між ними і бічними стінками гнізда встановіть по шайбі (13). Гніздо підшипника кріпиться до верхньої сторони ящика з внутрішньої сторони шурупами, довжина яких не повинна перевищувати товщину дошки. Якщо ж кінці шурупів все-таки вийдуть на поверхню, то їх потрібно відкусити кусачками і ретельно відшліфувати напилком і абразивної шкіркою.

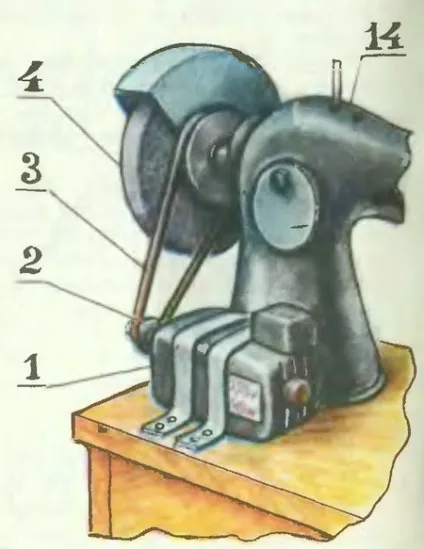

Тепер верстат готовий. При бажанні його можна зробити універсальним, знявши з нього ручний маховик і встановивши на його місці абразивний круг (4) діаметром 10-15 см. Таким чином, ви будете мати ще й відмінне чавило.
