Як виконується кладка колодцевая

Колодязна кладка цегли

У будівництві водопровідних і каналізаційних мереж, спорудження колодязів є найбільш відповідальним завданням. Це не тільки питні, а й перепадні, оглядові і поворотні колодязі, різні септики і відстійники.
Для їх спорудження використовуються різні матеріали: камінь, дерево, металеві труби, бетон, пластик. Кладка колодязя з цегли, при цьому, заслуговує на особливу увагу з тієї простої причини, що її нескладно виконати своїми руками.
Причому, якщо використовувати для цієї мети цегла, що був у вжитку, ціна колодязя вас приємно здивує.

Пристрій цегляного колодязя

Найчастіше, кладка колодязна з цегли використовується в будівництві мережевих резервуарів. Залежно від призначення, вони можуть мати як круглу, так і прямокутну або квадратну форму.
Отже:

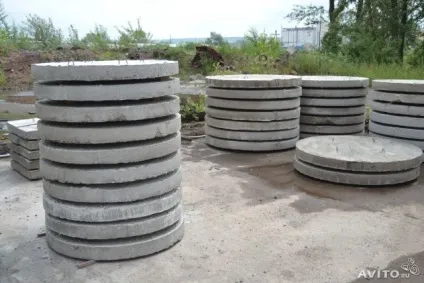

Залізобетонне днище для колодязя

Воно може бути виконане як монолітним способом, так і влаштовано із застосуванням залізобетонних плит. Розмір днища повинен трохи перевищувати площу колодязя з урахуванням товщини його стінок.
Щоб почати кладку і надати правильну форму колодязя, на підставу звичайним крейдою наноситься розмітка.
Спочатку необхідно накреслити перпендикулярні осі: поперечну і подовжню. Точка їх перетину буде центром колодязя.
Якщо його шахта має квадратну форму, потрібно отчертить внутрішній периметр. Для колодязя круглої конфігурації, на підставі розмічають внутрішню окружність стін.
Стіни будь-якої споруди, що зводяться з цегли, вимагають додаткового посилення, і колодязі не є винятком. Тільки способи посилення в кожному випадку застосовують різні.
Передбачаючи ваше запитання: «Що кладуть на дно колодязя перед тим, як викласти перший ряд?», Відразу скажемо, що у випадку з круглими колодязями, це дерев'яна або металева рама.
А взагалі, по всій висоті цегляної кладки, встановлюють три рами відповідного діаметру. Нижня, або основна рама - найширша, вона перевищує по діаметру проміжну і верхню рами на 50 мм.
До речі, цю раму можна виконати і з залізобетону. Товщина нижньої рами повинна бути не менше 10 см. На зовнішній стороні цієї рами встановлюється сталевий ніж.
Для збільшення міцності кладки, рами з'єднуються між собою металевими прутами діаметром 12-15 мм. За розміром їх перетину в рамі свердлять отвори.
У нижню раму вставляють шість стрижнів. Зверху встановлюють раму проміжну. На неї, для з'єднання з верхньою рамою, теж монтують арматуру, але вже не шість, а дванадцять прутів.

Каркас для круглого колодязя

На арматурі повинна бути нарізана різьба, так як її кріплення до рам буде здійснюватися за допомогою гайок. Одержаний каркас забезпечить жорсткість всієї конструкції, і не дозволить стінок колодязя обрушитися, навіть якщо станеться природний рух грунту.
При будівництві колодязя опускним способом, нижня рама з ножем дозволить без проблем опускати в шахту сегменти колодязя. Тільки в цьому випадку рам може бути не три, а набагато більше - все залежить від глибини споруди.
Основне завдання, яке потрібно вирішити перед початком зведення стін, це відсутність води в колодязі. Якщо волога просочується в шахту, її відкачують.
Природно, що під час дощу подібні роботи теж не ведуться - вода вимиває з швів ще не схопився розчин.
Для тих, хто ніколи раніше не займався з кладки, найпростіше для орієнтиру зробити шаблон, що імітує перетин стін колодязя. Після установки каркаса, вздовж зовнішніх граней розкладається цегла.

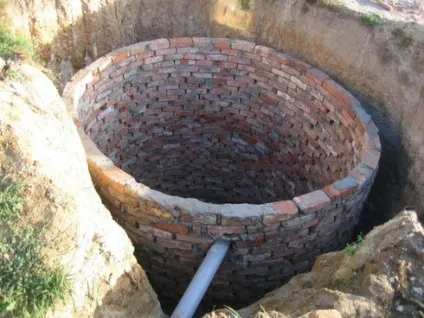

На фото знизу добре видно, як це потрібно зробити. Стінки круглого колодязя викладають таким чином, щоб тичковий ряд цегли утворив його внутрішню окружність.

Попередня розкладка цегли

Потім можна приступати до замішування розчину. Компонентний склад розчину являє собою суміш однієї частини цементу і трьох частин просіяного піску.
Води в розчині повинно бути стільки, щоб вийшов густий, еластичний розчин.
Під перший ряд, його накладають прямо на раму. Якщо вона бетонна або дерев'яна, її краще попередньо застелити смужками руберойду.
Вертикальні шви, які значно розходяться з зовнішньої сторони кладки, ретельно заповнюються розчином. При зведенні колодязя великого діаметра розширення стиків між цеглинами може бути досить значним.
З метою економії розчину, а так само для збільшення міцності швів, в них закладають уламки цегли, крупний щебінь, або керамзит. Щоб робити це було зручно, між стінками шахти і колодязя повинен бути зазор не менше 20 см.
Потім його шарами засипають піщано-гравійної сумішшю, а у верхній частині - глиною, яку ретельно трамбують.
Залежно від глибини колодязя, товщина його стін може відповідати одній довжині цегли (25 см), або викладатися в півтора цегли (37,5 см). Горловина криниці, що має круглу форму, повинна бути трохи вже, ніж діаметр його робочої камери.

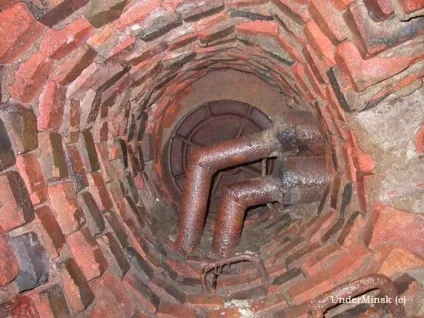

Цегляна кладка колодязем

Для цього кладку поступово звужують, але тільки з трьох сторін. З прямовисній боку зазвичай споруджують виступи, або встановлюють металеві скоби, що дозволяють спускатися в колодязь.
Вертикальність стіни необхідно контролювати, використовуючи схил. Перев'язка суміжних рядів виконується за рахунок невеликого зміщення (в чверть цегли).
Два нижніх ряди будуть точкових, а далі, вони можуть чергуватися з ложковимі, через кожних три-чотири ряди. Чергуються ряди будуть служити для вас орієнтиром для додаткового армування.
У кожному четвертому ряду необхідно закладати сталевий дріт або тонку смугу.
Для входу труб в колодязь, з ходу кладки необхідно залишити отвори. Там, де стрижні каркаса будуть заважати покласти цеглу, в ньому доведеться робити вирубку.
Трохи не доходячи до рівня проміжної рами, кладку припиняють. Спочатку необхідно встановити раму.
На вільні кінці стрижнів надаватися проміжна рама, а потім жорстко фіксується шайбами і гайками. Після її установки, а так само перевірки горизонтальності і вертикальності всієї конструкції, кладок можна продовжувати.
Стики між кладкою і рамою повинні бути ретельно забиті розчином.

У міру того, як висота кладки збільшується, для того, хто її виробляє, усередині колодязя необхідно встановити підмостки. Виконавши кілька рядів, з зовнішньої сторони кладку бажано відразу обштукатурити цементним розчином.
Шар штукатурки збільшить термін служби колодязя, і захистить його від проникнення грунтових вод або верховодки.

Колодцевая кладка для стін будинку

У малоповерховому будівництві житлових будинків нерідко виконується колодцевая кладка стін з цегли. Цей вид кладки заслуговує найпильнішої уваги.
По-перше, він дозволяє найбільш ефективно утеплити стіни. А по-друге, в процесі зведення їх можна не тільки утеплити, але і одночасно декорувати. Отже, колодцевая кладка: за і проти.

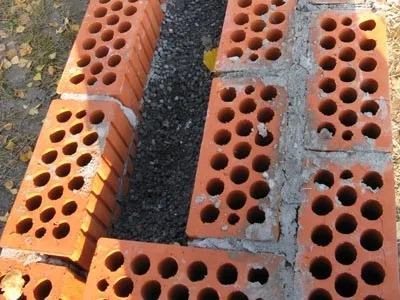

Зведення стіни методом колодцевой кладки

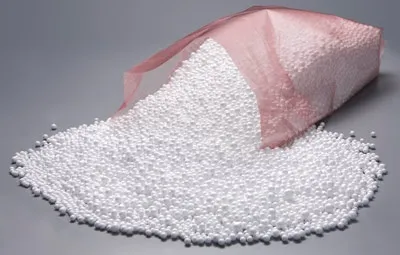

Пінополістирол в гранулах

Можна, звичайно, використовувати і рулонні утеплювачі, але тоді собівартість будівництва буде зростати. Непоганою альтернативою керамзиту можуть стати, мабуть, тільки полістирольна крихта і спучений вермикуліт.
Гранульовані утеплювачі засипають в «колодязь» стіни, що утворився в процесі її зведення.
Така конструкція значно зменшує навантаження на фундамент від ваги стін. А якщо для їх зведення використовувати саман, зовнішні стіни стануть легше ще на чверть.
Кладка цегли колодязем має тільки один мінус: вона не є монолітною, так як має порожнечі. З цієї причини у будівлі, що має подібні стіни, зменшуються показники капітальності і сейсмостійкості.
По суті, колодцевая кладка являє собою тришарову конструкцію, що складається з основної стіни, утеплювача, і лицьової стіни. Обидві стінки в процесі кладки жорстко зв'язуються між собою.
Для посилення конструкції застосовують різні прийоми, наприклад: основна стінка зводиться з повнотілої цегли, і лицьова - з пустотного.

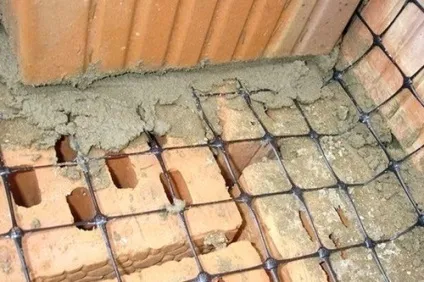

Армування кладки сіткою

Внутрішній простір двох перших рядів може бути заповнена не утеплювачем, а розчином, представляючи собою монолітний пояс. У горизонтальних швах, через 4-5рядов виконується армування сталевою сіткою або смугою.

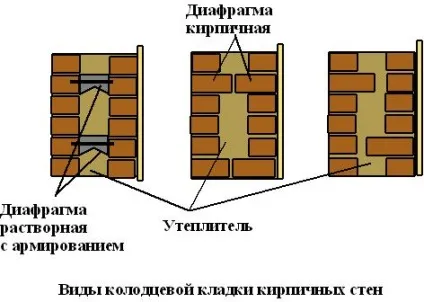

За рахунок виконання горизонтальної та вертикальної перев'язки швів, і виходять колодязі, замкнуті з усіх боків. Якщо в якості утеплювача застосовуються сипучі матеріали, то щоб уникнути їх усадки, через кожних 50-60 см виконують горизонтальні діафрагми з точкових рядів цегли.

Пристрій горизонтальних діафрагм

В даний час застосовується не менше чотирьох варіантів виконання колодцевой кладки: полегшена (півцеглини), півтора цегли, в дві цеглини (іноді в два з половиною), модифікована.
Подробиці цих методів ми описувати не будемо. При необхідності ви легко знайдете в інтернеті потрібну інформацію

кладка печей

Аналогічно ведеться і кладка пічних колодязів, схема яких дуже схожа на деякі способи колодцевой кладки стін будинку. У пічному будівництві цей вид кладки використовується для зменшення теплопровідності стін.
Отже:

Колодязь, що утворився між внутрішньою і зовнішньою стінкою, так само, як і в випадку з зовнішніми стінами, заповнюють утеплювачем. Крім тих матеріалів, що ми згадували в попередньому розділі, тут можуть застосовуватися різні види мінеральних ват. Колодязі можуть бути заповнені і будь-яким легким бетоном.

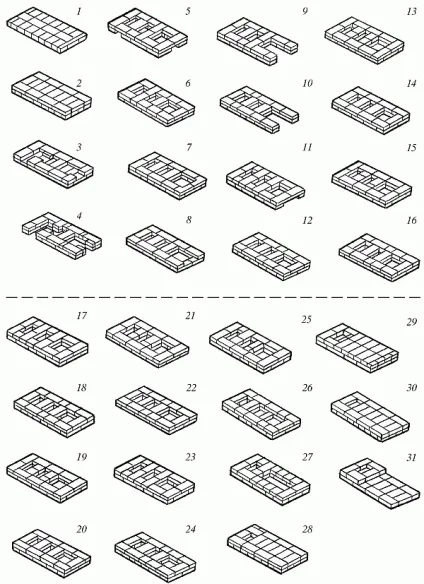

Схема кладки печі в 3 колодязя

Ми привели вам схему, за допомогою якої може бути виконана кладка колодязів печі своїми руками. До речі, цей спосіб використовують не тільки для кладки самої печі, але і для зведення димаря.
