Як вибрати свердлильно присадний верстат, будівельний портал

При виготовленні сучасних меблів важко обходиться без свердлильно присадочного верстата. Адже, щоб точно розрахувати і просвердлити всі отвори для з'єднання деталей між собою, потрібно багато часу. А свердлильно присадний верстат, при правильному складанні креслень допоможе зробити це швидше, якісніше і надійніше.

Зміст:

Загальні відомості про свердлильно присадних верстатах

Спочатку для з'єднання дерев'яних деталей застосовувалися шипові з'єднання. А отвори свердлили за допомогою коловороту або ручного дриля.

З початком застосування плитових деталей у виробництві меблів різко збільшилася кількість отворів для з'єднання елементів. Ручне оброблення такої великої кількості отворів стало неможливим. І вже з середини ХХ століття з'являється таке поняття як «карта присадки».

Раніше слово «присадка» мало значення з'єднання деталей між собою. Зараз же все частіше «присадка» застосовується для позначення просвердлених отворів. «Карта присадки» - це креслення розташування точок, які необхідно просвердлити.

Принцип роботи свердлильно присадочного верстата полягає в точному вимірі і просверливании отворів для з'єднання дерев'яних деталей.

Різновиди свердлильно присадних верстатів

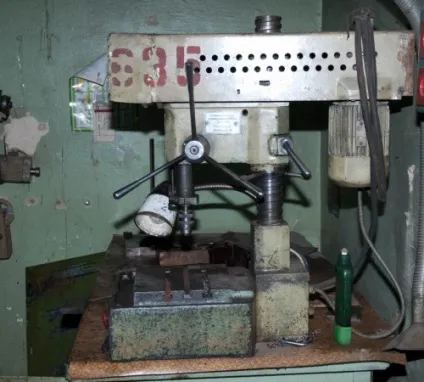

• Спочатку з'явилися свердлильно присадочні верстати для однієї деталі. Одношпиндельні верстати, предназначенніе для свердління одне отвори бістро втратили актуальність. Пов'язано це з тим, що карта присадки складається з безлічі точок для свердління. Тому всі сучасні верстати відносяться до багатошпиндельні.
• Перші верстати складалися з станини зі столом і зварної рами, в якій розташовувалися декілька шпинделів. Коли включався електродвигун, верстат починав роботу, рама опускалася і шпинделі робили отвори. Але такі верстати не виробляли вітчизняні машинобудівні заводи, і тому кожне меблеве виробництво виготовляло їх самостійно. Це займало дуже багато часу, і для кожної окремої деталі потрібний індивідуальний верстат. Тому незабаром такі верстати замінили багатошпиндельні верстати для різних деталей. Сьогодні дана модель актуальна для невеликих меблевих фабрик, так як вартість саморобного свердлильно присадочного верстата в кілька разів дешевше, ніж заводського.

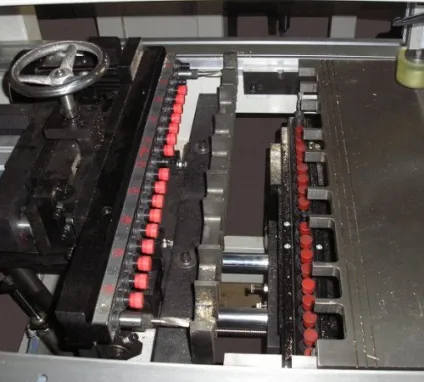

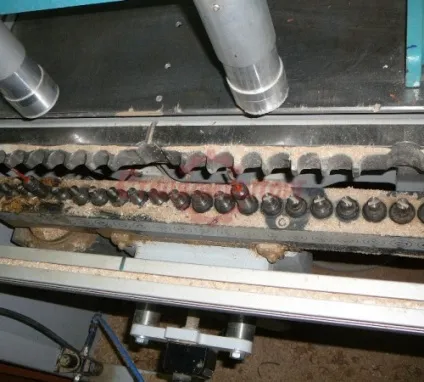

• З кінця ХХ століття з'являються багатошпиндельні верстати з свердлувальною головкою. На багатошпиндельною сверлильной голівці розташовувався ряд отворів для кріплення різних свердел. Відстань між ними становила 1,5 дюйма (З2 мм). Головка оберталася від електродвигуна завдяки Ремневі, шерстенних або ланцюговим передачам. Ремневі передачі - недовговічні, так як ремені вимагають постійної заміни. Ланцюгові передачі мають високу шумопроізводітельность. Тому найпоширенішими залишаються шерстенних, в яких передача обертання здійснюється від одного шпинделя до іншого. Для такого обертання потрібні праві і ліві свердла.
• Верстати, які підходять для індивідуального виробництва мають одну шпиндельну головку, яка розташовується або горизонтально або вертикально, залежно від бажаного отвори. Багатошпиндельні свердлильно присадочні верстати з одного головкою виконують такі функції:
  • Просвердлення вертикальних отворів
  • Просвердлення горизонтальних отворів

Просвердлити все присадочні отвори можливо, але для цього потрібно переміщати деталь, що призводить до неточностей під час свердління.

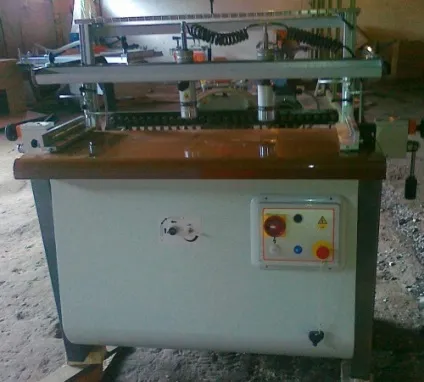

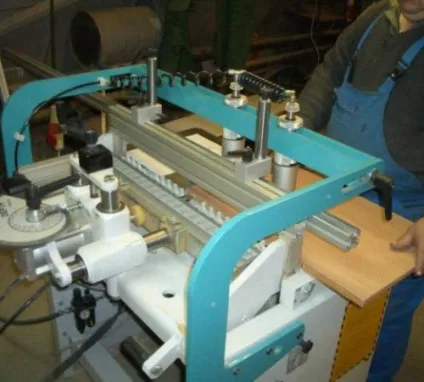

• Верстати-половинки більш функціональні і практичні ніж багатошпиндельні головки. Такі верстати мають одну бічну горизонтальну свердлильну головку і дві нижні вертикальні. Верстати-половинки більш зручні, ніж свердлильні головки, так як дозволяють просвердлити додаткові отвори за три чотири підходи. Дуже добре підходять для індивідуального використання.
• Автоматичні свердлильно присадочні верстати оснащені різними головками, що обертаються, що дозволяє робити отвори різних розмірів і найскладніших карт присадки. Вони підходять для випуску серійної продукції. Недолік таких верстатів - довга настройка. Якщо потрібне виготовлення деталей з розмірами відмінними від заданих, на калібрування верстата доведеться витратити цілий день.
• На підприємства за індивідуальним замовленням меблів переважно вибирати свердлильно присадочні верстати з поздовжньою подачею. Такі верстати дуже легко перенастраиваются, мають ряд викликаються головок, але кількість часу, на обробку однієї деталі становить близько двох хвилин. Це багато для виробництва, що випускає величезні партії продукції.
• Свердлильно присадний верстат, ціна якого найбільш висока, це модель з поперечною подачею. Пояснюється це найбільш високими показниками ККД. При свердлінні деталі кожне свердло викликається окремо.

Огляд популярних свердлильно присадних верстатів

1. Сверлильно присадний верстат Vitap ALFA 21 Classic, країна виробник Італія, має безліч функцій: свердління наскрізне і горизонтальне. Технічні характеристики:

• Встановлено одна свердлильна головка,
• Встановлено 21 шпиндель,
• Хід шпинделів З, 2 см,
• Граничний розмір заготовки 80х30 см,
• Гранична глибина свердління становить 7 см,
• Встановлено один електродвигун потужністю 2 кВт,
• Маса апарату З04 кг,
• Функції: регулювання висоти і глибини сверлильной головки на 8 стандартних позицій, регулювання швидкості свердління,
• Ціна від 5 500 $.

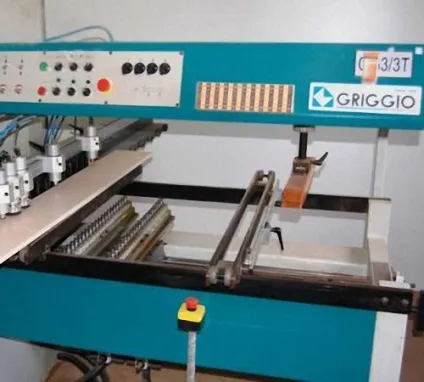

2. Сверлильно присадний верстат Griggio італійського виробництва є одним з найпопулярніших свердлильно присадних верстатів. Різні моделі підходять як для індивідуального користувача, так і для виробництва великих обсягів меблевої продукції. Експлуатація таких верстатів проводиться обов'язково з лубрикатори, який не входить у вартість устаткування.

• Свердлильно присадний верстат GF 21 використовується для просвердлювання отворів в фурнітурі різних меблевих деталей. Має такі технічні характеристики:
  • Встановлено одна свердлильна головка,
  • Встановлено 21 шпиндель,
  • Хід шпинделів З, 2 см,
  • Габарити стільниці 90хЗ8 см,
  • Гранична глибина свердління становить 8,5 см,
  • Встановлено один електродвигун потужністю 1,5 кВт,
  • Маса апарату З02 кг,
  • Функції: спеціальний цифровий індикатор визначення товщини деталі, автоматичне регулювання глибини свердління,
  • Ціна від З 200 $.
• Свердлильно присадний верстат GF 2З більш вдосконалена модель свердлильно присадочного верстата торгової марки Griggio. Має технічні характеристики як GF 21, тільки кількість шпинделів становить 2З, а відстань від першого до останнього шпинделя становить 70,4 см. Це дозволяє обробляти більші деталі. Ціна стартує від З 600 $.

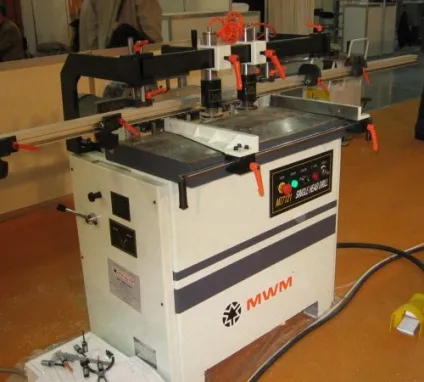

3. Сверлильно присадний верстат MZ 7121, країна виробник Китай, відрізняється точністю роботи, надійну конструкцію і високою продуктивністю. Підходить як для індивідуального споживача, так і для широкоформатного виробництва. Технічні характеристики:

• Встановлено одна свердлильна головка,
• Встановлено 21 шпиндель,
• Хід шпинделів З, 2 см,
• Габарити стільниці 125х120 см,
• Гранична глибина свердління становить 6 см,
• Встановлено один електродвигун потужністю 1,5 кВт,
• Маса апарату 202 кг,
• Ціна від 2 500 $.

Свердлильно присадний верстат MZ 7121a - це більш нова модифікація, яка при ідентичних параметрах має більш тривалим терміном експлуатації.

4. Сверлильно присадний верстат Maggi Boring System 21 використовується для просвердлювання отворів при виготовленні високоякісної сучасних меблів і фурнітури. Технічні характеристики:

• Встановлено одна свердлильна головка,
• Встановлено 21 шпиндель,
• Хід шпинделів З, 2 см,
• Габарити стільниці 78,5хЗ7,5 см,
• Гранична глибина свердління становить 6,5 см,
• Встановлено один електродвигун потужністю 1,5 кВт,
• Маса апарату 275 кг,
• Ціна від 2 500 $.

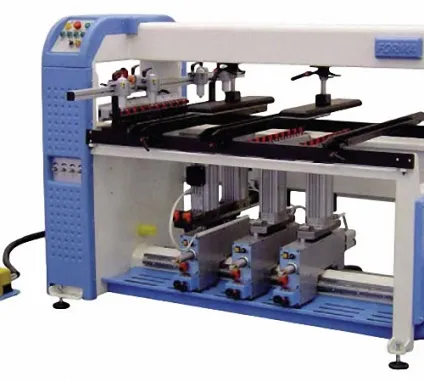

5. Сверлильно присадний верстат Maggi Boring System З2З вдосконалена модель, призначена для великого меблевого виробництва. Пневматичні затискачі, дозволяють надійно закріплювати деталі, уникаючи руху в процесі роботи. Технічні характеристики:

• Встановлено три свердлильні головки, одна горизонтальна і дві вертикальні,
• На кожній з головок стаю 23 шпинделя,
• Хід шпинделів З, 2 см,
• Габарити стільниці 160х140 см,
• Гранична глибина свердління становить 8,5 см,
• Встановлено три електродвигуни потужністю 1,5 кВт кожен,
• Маса апарату 1102 кг,
• Функціональні особливості: зручна панель управління, багатофункціональність, поворот вертикальних свердлильних груп від 0 ° до 90 °,
• Ціна від 20 000 $.

6. Сверлильно присадний верстат під петлі BLUM PRO-CENTER відрізняється універсальністю. Верстат виконує свердління горизонтальних і вертикальних поверхонь, мінімізує втручання людини в процес роботи. Технічні характеристики:

• Глибина свердління максимальна: 9 см,
• Продуктивність: 1,2 кВт,
• Функціональні особливості: професійний верстат, призначений для великих підприємств.
• Ціна: 9 500 $.

7. Свердлильно присадочний верстат з ЧПУ Hirzt FK 800 L забезпечує свердління будь-яких присадних карт за один прохід. Позитивною якістю таких верстатів є універсальність. Вибравши програму верстат не вимагає додаткової перенастроювання. Зручна система управління дозволяє легко перемикати функції і підбирати програми ля виробництва різних видів фурнітури.

Hirzt FK 800 L складається з:

• Семи вертикальних шпинделів,
• Одного горизонтального,
• Одного пазувальний вузла.

Свердління всіх отворів проводиться за все за один підхід. Ідеальний варіант для виробництва меблів на замовлення.

Як вибрати свердлильно присадний верстат

• Ознайомтеся з різними моделями. Вивчіть їх переваги та недоліки.
• Виберіть вид верстата, який підійде для виробництва.
• Якщо вибираєте свердлильно присадочний верстат з багатошпиндельною сверлильной головкою, зверніть увагу на матеріал, з якого виконані приводні шестерні. Найкраще сталеві шестерні, з гіпоїдним закріпленням. Кількість шпинделів повинно бути від 2 до З0.

• Якщо кількість шпинделів більше 25, верстат повинен мати два електродвигуни. Для зниження навантаження.
• У комплектації з багатошпиндельних свердлильно присадним верстатом також повинні йти виносні шланги і відкидні упори.
• Шланги повинні бути жорсткими і пружними. Інакше кріплення деталі буде ненадійним.
• Краще вибирати верстат із ручною або автоматичним регулюванням висоти підйому головки.
• Зверніть увагу на технічні характеристики, адже деякі свердлильно присадочні верстати мають робочу напругу більше 220 В.
• При виборі верстата, враховуйте тільки ті функції, які необхідні при роботі. Не купуйте верстат з функціями, якими не будете користуватися.
• Обов'язково уточніть гарантійний строк і техобслуговування.
• Ознайомтеся з комплектуючими. У деяких моделях комплектуючі не входять до вартості.
