Як створити свою кнопку в Автокад

Створити свою кнопку в Автокаде і вивести на окрему панель не так складно як здається на перший погляд. Навіщо це треба? Так прискорити роботу в Автокаде, повісити на кнопку додатковий функціонал, lisp і створити панельку зі своїми командами

Створення своєї кнопки для команди в AutoCAD

Клацаємо правою кнопкою миші з краю на вільної від панелей інструментів області і вибираємо пункт "Адаптація." Або набираємо в командному рядку _.quickcui або _toolbar.

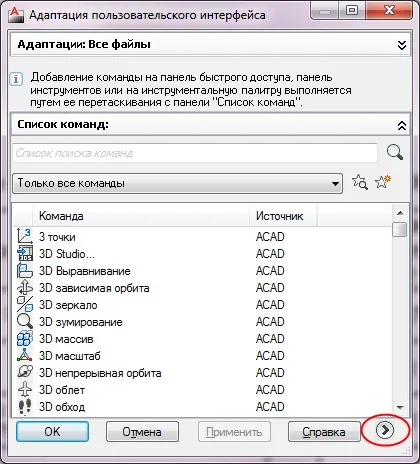

У вікні тиснемо на стрілочку знизу праворуч щоб розгорнути вікно.

Натискаємо на зірочку "Створення нової команди".

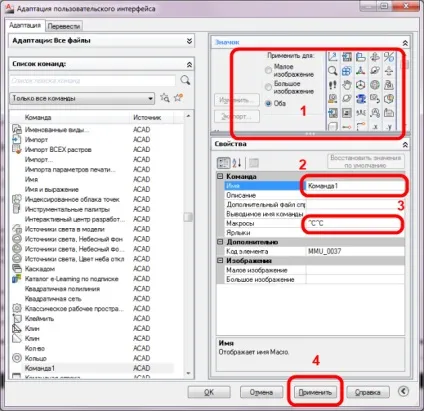

Тепер по порядку:

1. Вибираємо іконку (при бажанні можна намалювати самому).

2. У поле ім'я вводимо назву команди.

3. В поле макрос код команди або щось на зразок цього для запуску Лиспа якщо він завантажений вже.

4. Тиснемо застосувати.

Все кнопка готова, вона з'явиться в списку команд зліва внизу, далі зробимо свої панелі в Автокаде і виведемо на них кнопки корисні для себе.

Панелі інструментів в Автокаде

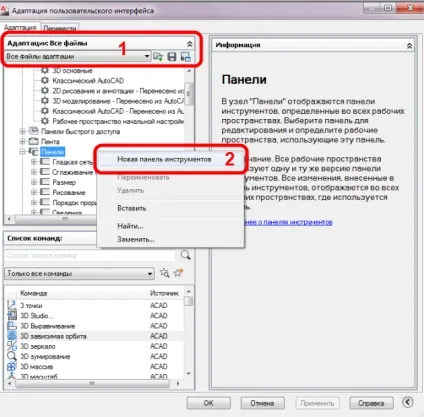

1. Клацаємо по напису "Адаптації: Всі файли" і в списку, що розкрився шукаємо вузол "Панелі".

2. Натискаємо праву кнопку миші і вибираємо "Нова панель інструментів". Вказуємо її назву на свій розсуд.

AutoCAD панель інструментів зі своїми командами

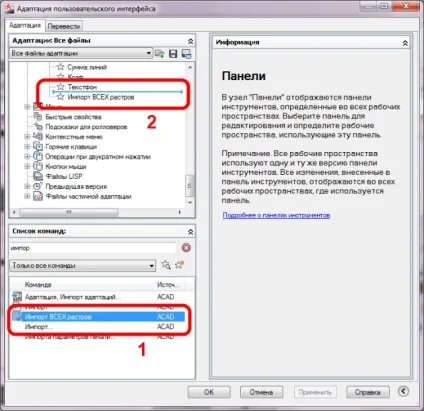

Панель інструментів зробили і тепер додамо команди:

1. Знизу вибираємо потрібні команди з наявних або тих, що зробили самі.

2. Утримуючи ліву кнопку перетягуємо на потрібну панель інструментів.

Ну все, кнопки і панелі AutoCAD створювати навчилися, налаштовуємо під себе і працюємо.
