Як скласти схему і спроектувати каналізацію котеджу або приватного будинку приклади схем і проектів

При проектуванні приватного будинку дуже важливо правильно і чітко розрахувати і сконструювати системи водопостачання та каналізації. Схема каналізації приватного будинку показує, в яких місцях необхідно розташувати всі елементи каналізаційної системи для її безперебійного функціонування. На підставі схеми складається проект каналізації, де виробляються точні розрахунки.

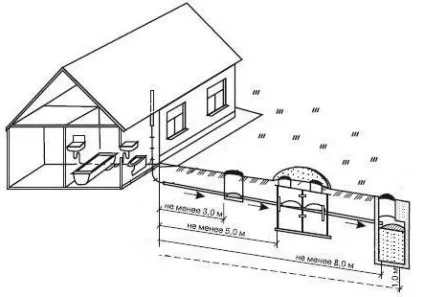

Орієнтовна схема каналізаційної мережі в заміському будинку

Схема приватної каналізаційної мережі

Загальна схема каналізаційної мережі складається з декількох фрагментів:

• Схема внутрішньої частини каналізації, розташованої безпосередньо в будинку.
• Схема зовнішньої частини системи, яка проводить стічні води від будинку до місця утилізації (якщо застосовується відведення стоків у вигрібну яму) або очищення (якщо передбачена автономна каналізаційна мережа і застосовується очисна споруда - септик).

Схема приватної внутрішньої каналізації

Внутрішня частина схеми каналізації в приватному будинку розробляється на основі розміщення сантехнічних виробів (туалетів, ванн, мийок) і технічного обладнання, що викидає стічні води (наприклад, пральна машина).

При побудові схеми важливо врахувати:

1. місце розташування всіх вузлів каналізаційної системи. Чим менше буде відстань між об'єктами, тим менше доведеться провести витрат на покупку комплектуючих елементів і їх установку. Бажано при одноповерховому будівництві облаштовувати не більше одного центрального стояка, до якого підключається все обладнання. Якщо планується побудувати будинок в два і більше поверхів, то одного центрального стояка може бути недостатньо;
2. обсяг стічних вод. Нормами передбачено, що на одну людину на добу потрібно не більше 200 літрів води. Природно цей же обсяг рідини треба буде і утилізувати;
3. місце для установки фанів стояка, запобігає появі в будинку неприємних запахів і сильних перепадів тиску стічних вод в трубах.

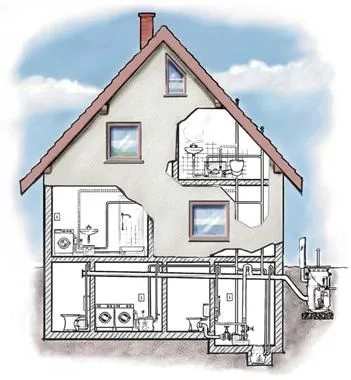

Схема внутрішньої частини приватної каналізації

Схема зовнішньої частини каналізації

При побудові схеми зовнішньої частини каналізації враховується:

1. місцерозташування ревізійних колодязів, септиків (для автономної каналізації), підключення до центральної мережі каналізації (якщо поруч розташовується центральна каналізаційна мережа, то можна не встановлювати на ділянці зайве дороге устаткування з очищення стоків, а підключити приватну систему до загальної);
2. рельєф присадибної ділянки. Важливо, щоб всі елементи каналізації не заважали нормальному життю людей і не псували естетичний вигляд;

Схематичне зображення зовнішньої частини приватної каналізації

Чітке побудова схеми каналізаційної системи дозволить правильно скласти її проект.

Проект приватної каналізаційної мережі

Після складання план-схеми приватної каналізації можна приступати до проектування мережі. Проект каналізації в приватному будинку спрямований не тільки на вибір місць розташування окремих елементів мережі, а й на розрахунки, спрямовані на максимальну працездатність системи.

Проект приватної внутрішньої каналізації

Щоб грамотно скласти проект внутрішньої частини каналізації, треба:

1. Розрахувати діаметр труб центрального каналізаційного стояка і трубопроводів, відвідних відпрацьовані води від побутових приладів і сантехнічних елементів. Зазвичай для центрального стояка, туалету і ванни застосовуються труби, діаметр яких не менше 100 мм. Для технічних елементів, а так само кухонного миття і умивальника підійдуть труби з діаметром 50 мм.
2. Розрахувати ухил трубопроводу таким чином, щоб відпрацьовані води самопливом поступали в центральний стояк каналізації. У звичайному будинку вистачає 2-х мм на кожні 2 м труб;
3. Розрахувати діаметр фанової труби. Часто фановий стояк монтують з труб, діаметр яких дорівнює 50 мм.

Проект внутрішньої частини каналізації

Проект зовнішньої частини каналізації

Встановленим правилам повинна відповідати і зовнішня каналізація в приватному будинку: норми для неї регламентуються спеціальними документами - СНіПами. Крім цього, складання проекту зовнішньої мережі каналізації залежить від вибору самої системи. Вона може бути автономною і використовувати індивідуальні системи очищення відпрацьованих вод і передбачати наявність вигрібної ями. або підключеної до існуючої центральної системи.

Проект автономної зовнішньої каналізації

У будь-якому випадку при проектуванні треба враховувати:

1. Довжину і форму трубопроводу. Чим менше довжина проводять труб, тим менше матеріалів потрібно. Якщо передбачена вигрібна яма, то її краще розташовувати в деякому віддаленні від будинку, але так, щоб її можна було безперешкодно очищати спеціалізованою технікою. Від форми трубопроводу залежить кількість каналізаційних колодязів, які рекомендується встановлювати в місцях повороту труб і в місцях розгалуження труб;
2. Глибину промерзання грунту і глибину знаходження грунтових вод. Якщо немає можливості прокласти труби і необхідні елементи зовнішньої каналізаційної мережі нижче за рівень промерзання, то всі складові треба додатково утеплювати;
3. Рельєф присадибної ділянки. Якщо є можливість прокласти самопливний вид каналізаційної мережі, то не буде потрібно установка додаткового обладнання у вигляді насосів або насосних станцій. Щоб правильно змонтувати самопливних каналізацію, треба розрахувати ухил трубопровідної мережі. У більшості випадків необхідно і достатньо зробити ухил в 2 мм на кожні 2 м трубопроводу.

Всі розрахунки і проектні роботи доцільніше проводити за сприяння кваліфікованих фахівців. Це допоможе уникнути різних помилок і забезпечить нормальну роботу каналізаційної системи.

Перш ніж приступати до монтажу приватної каналізаційної мережі, треба розробити проект, розрахувати основні показники, а потім придбати необхідні матеріали.
