Піч булерьян своїми руками пристрій, збірка, установка, креслення

Енергоефективна сучасна буржуйка родом з Канади на ім'я Buller (Bullerjan) відноситься до печей тривалого горіння. Її пристрій відрізняється від типових буржуйок, вона пізнавана наявністю труб, розташованих вгорі і внизу топки. По суті, агрегат являє собою унікальну конструкцію, що виконує роль газогенератора і опалювального приладу. Але навіть це не заважає зробити піч Булерьян своїми руками багатьом умільцям при наявності обладнання. Для роботи знадобляться: зварювальний апарат, трубогиб, листи та труби з нержавіючої сталі.

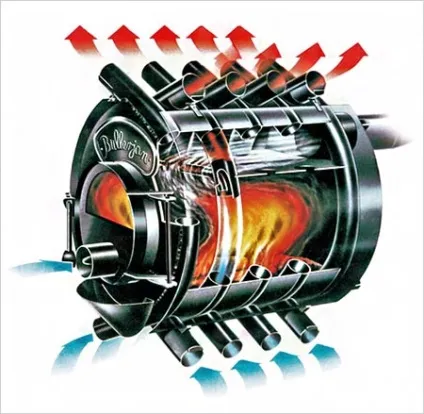

Як влаштована піч Булерьян?

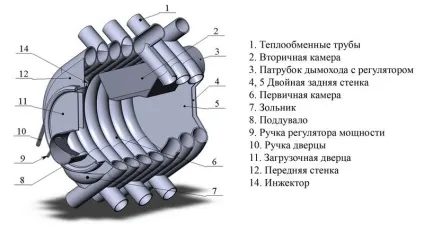

Двох'ярусне топка оточена бочкоподібним корпусом і повітроводами. Вони підводяться до неї знизу, доставляючи кисень для горіння, і виходять зверху, виводячи назовні гаряче повітря. Також пристрій має на увазі наявність димоходу і заслінок, що регулюють подачу повітря. Високий ступінь нагріву обумовлена ​​трьома стадіями роботи агрегату:

1. Дрова закладаються в топку, розпалюються і наводяться в режим активного горіння (режим грубки).
2. Встановлюється режим тління, при якому піч стає свого роду газогенератором.
3. Через воздуходуви гарячі потоки розносяться по кімнаті (агрегат працює, немов калорифер).

Перший режим швидко розігріває топку до робочих температур і забезпечує на виході більш 100ºC. На це потрібно приблизно півгодини. Потім топку заповнюють доверху сухими дровами (вологість до 20%) і зменшують подачу повітря. Для цього зовні корпусу передбачений спеціальний регулятор. Саме він переводить агрегат в режим тління. За рахунок нього забезпечується температура нагріву до 50ºC протягом 10 годин. Таким чином, піч Булерьян досить наповнювати дровами 2 рази на добу, щоб отримати цілодобове опалення.

Як зробити Булерьян своїми руками?

Важливо мати креслення, за якими виготовляються заготовки строго за розмірами. Конструкцію не повинно повести в сторону навіть на кілька міліметрів, коли її будуть зварювати в цілий блок. Її установка здійснюється на спеціальну підставку висотою 20 см, тому бажано збирати її на ній відразу. Зробити підставку, наприклад, рамної конструкції, можна зі сталевих куточків і труб.

Для каркаса печі можна пошукати широку металеву трубу, яка послужить одночасно і топкою. Її діаметр може бути 40-60 см, а довжина 50-70 см. Однак можна вчинити по-іншому і не шукати заготовку для корпусу, а зібрати його з труб-повітропроводів. Топка буде споруджуватися, в даному випадку, з окремих листів стали. Схема печі Булерьян передбачає наступні деталі для її збірки:

• сталеві пластини товщиною 2 мм і 10 мм;
• труби зі сталі товщиною 3 мм d = 45-50 мм, довжиною до 1,5 м, 9 штук;
• кругла дверцята для топки (вхідний діаметр топки 25 см) і петлі для дверцята топки;
• трубки d = 12-16 мм, 2 штуки для сектора дожига газів;
• шибер - кругла сталева пластина-заслінка для регулювання доступу повітря, 2 шт.

Труби гнуть на 80º, встановлюють на каркас і жорстко закріплюють, щоб вони не втратили стійкість. Це можна зробити приварюванням тимчасових поперечних смуг зсередини. Далі воздуходуви треба зібрати в єдиний корпус. Для цього їх зварюють між собою сталевими смужками шириною 5-6 см. У результаті повинна вийти наступна конструкція: труби розташовуються зустрічно і утворюють бочкоподібний корпус. Тепер треба демонтувати тимчасові планки.

Всередині пристрій печі Булерьян передбачає топку, для якої приварюють пластину відповідного розміру зі сталі товщиною 10 см (на неї будуть укладатися поліна). Також вирізують коло зі сталі 2 мм і приварюють в якості задньої стінки. У цьому колі слід заздалегідь вирізати коло діаметром 120 мм і приварити розтруб димаря. Усередині нього розташовується шибер. Він утримується за допомогою пружини і ручки-важеля. У верхній частині топки біля задньої стінки приварюють пластину для освіти 2-го ярусу, а над нею 2 трубки d = 12 мм. Так обладнується камера для дожига газів.

Установка дверцята топки

До передньої частини приварюють сталевий круг з отвором посередині d = 25 см. По колу вирізаного кола приварюють бортик шириною 5 см. На нього повинна вдягатися дверцята, немов кришка на банку. Відповідно, такий же виступ роблять у круглої дверцята (з припуском 2 мм). Слід передбачити накладні затискачі, які щільно зафіксують дверцята. У ній також вирізують отвір d = 60 мм, приварюють трубу такого ж діаметру завдовжки 80-100 мм з встановленою всередині заслінкою. Таким чином, подачу повітря можна регулювати в дверцятах топки і у випускній трубі.

До раструбку димоходу під'єднують сталевий димар. Він повинен підніматися над коником даху на висоту від 3 м. Установка димоходу передбачає його утеплення, щоб уникнути утворення конденсату. Слід зазначити, що повітроводи дозволяють приєднати до них труби для подачі гарячого повітря в сусідні і верхні приміщення. У цьому перевага печі Булерьян - її можна встановити, наприклад, в підвалі, щоб обігрівати приміщення нагорі.

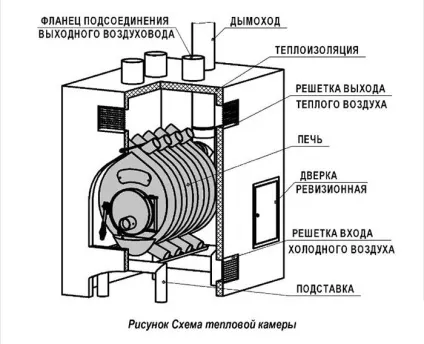

Теплова камера та декорування печі

Схема збірки може мати додаткову конструкцію - теплову камеру, усередині якої для агрегату передбачається підставка. У верхній частині роблять отвори для виходів повітроводів і димоходу. У бічній стіні роблять 2 вентиляційні решітки (угорі та внизу) і ревізійну дверцята. Корпус теплової камери зварюють з оцинкованої сталі і утеплюють за принципом сендвіча базальтової ватою. Таким чином, створюється система повітряного опалення. Зовнішню частину теплової камери можна декорувати цеглою або кахлями.
