Як скласти піч-шведку матеріал і інструменти, прийоми

Матеріал і інструменти

Шведкою називають піч для опалення та приготування їжі. У ніші у неї розташована варки чавунна плита з декількома конфорками. Це дуже поширена піч, призначена для опалення приміщень в містах і робочих селищах, де відсутнє центральне опалення.

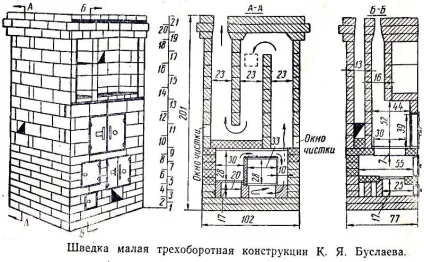

Схема малої "шведки".

Зараз їх будують в дачних будинках, і багатьом дачникам хотілося б знати, як можна скласти піч-шведку. Для цього будуть потрібні:

червона цегла М-200 - 600 шт;
шамотна цегла Ш-8 - 70 шт;
димова засувка 13х26 см - 3 шт;
димова засувка 13х13 - 3 шт;
топкова дверцята 21х25 см - 1 шт;
піддувальна дверцята 13х25 см - 1 шт;
прочищувальна дверцята 7х13 см - 3 шт;
плита для варки 31х63 см - 1 шт;
духовка 28х25х35 см - 1 шт;
решітка 28х23 см - 1 шт;
кутовий сталевий профіль 60х60х5 мм - 150 см;
сталева смуга 50х5 мм - 250 см;
гірський пісок, глина - в разі потреби;
мертель - 40 кг.

Як в будь-якому будівництві, щоб скласти піч знадобляться, крім стандартного набору, деякі специфічні інструменти:

Схема кладки печі- "шведки".

молоток-Кирочка - сильно відрізняється від звичайного молотка, він важче, більше, має іншу форму робочої частини. На одній стороні робочої частини у молотка-кирочки є бойок для відколювання цегли, пробивання в кладці отворів, на інший - кирочка для обтісування неполномерних цегли. Молоток важкий і має рукоятку з міцної деревини;
кельма - призначена для черпання, викладання, розтягнення розчину на цеглі. Рукоять кельми трохи зрушена убік, це залежить від робочої руки пічника (продаються кельми для лівшів);
розшивки - інструмент специфічний. За допомогою розшивки швам надають оригінальну форму;
розчинна лопата - совкова лопата на короткій ручці для змішування розчину і розтягнення його по стягуванню або кладці;
рівень - визначає горизонтальність кладки;
гідроуровень - служить для розмітки на великій відстані;
схил - за допомогою схилу вивіряється вертикальність кутів кладки і площини.
правило - дерев'яний відшліфований брусок 100-120 см довжиною або Н-подібний відрізок дюралюмінієвого профілю, перевіряє наявність нерівностей на лицьовій поверхні кладки;
кутник - дві дюралюмінієві і дерев'яні планки, скріплені під прямим кутом, з його допомогою перевіряють на вірність прямокутні з'єднання кладки.
складаний м і рулетка;
шнурчпричалка - натягують між маяками і порядовками при кладці верст.

Початок кладки печі

Прийоми для кладки "шведок" - приблизно однакові, незалежно від виду конструкції.

Схема порядовой кладки печі- "шведки".

Перед тим як своїми руками покласти перший ряд печі, потрібно переконатися в тому, що поверхня, підготовлена для заснування - горизонтальна і розташована на одному рівні з підлогою приміщення.

Перший і другий ряди складають сходинками, краще, якщо це будуть цеглини темного кольору. Вони прикрасять спорудження, як і карнізікі зверху печі. Для внутрішнього заповнення використовують другосортний або бита цегла.

Кладка третього ряду визначає розміри і форми димооборотов, а також зовнішні параметри печі. На поворотах вертикальних і горизонтальних димооборотов цеглини скругляют, щоб гарячі димові гази рухалися вільно і плавно, без завихрень. Для того щоб піч була абсолютно прямокутної, позицію кутових цегли з точністю в 2-3 мм перевіряють по діагоналі кладки.

Кутові цеглини третього ряду представляються маяками, і по ним ведуть кладку наступних рядів. Час, витрачений на те, щоб скласти третій ряд, окупиться при подальшій кладці.

Проводять кладку наступним чином. Спочатку цеглу кладуть без розчину, обов'язково виконуючи необхідні заміри. Після цього уздовж чотирьох стінок по зовнішньому периметру креслять прямі лінії. Відклавши цеглини, діагоналі намальованого прямокутника заміряють і порівнюють. Кутові цеглини наступних рядів звіряють з кутовими цеглою третього ряду, роблять це не рівнем, а по схилу.

вимочування цегли

Перед тим як скласти своїми руками кожен наступний ряд на розчин, всі цеглини миють і протягом 10-15 секунд вимочують. Вони підуть в справу через 5-10 хвилин, поки не висохли. Сухий цегла швидко поглинає з розчину вологу, до того як процес усадки (ущільнення) останнього закінчиться. Такий розчин втрачає свою міцність. До того ж цегла покритий тонким шаром пилу, і якщо її не змити, зчеплення цегли і розчину буде недостатнім. Але і тримати цегла в воді довго не можна. Цегла в сучасному виробництві - пористий і добре поглинає вологу. При тривалому перебуванні у воді він стає непридатним для кладки. На третьому ряду викладають піддавали і фіксують поддувальную дверку. Зверху дверки зі сталевих смуг кладуть перемичку товщиною в 3-4 мм і шириною в 50-60 мм. Дверцята чисток закріплюють четвертим поруч. Форми і розміри нижніх димоходів визначаються в третьому, четвертому і п'ятому рядах.

Схема "шведки" з водяним котлом.

У шостому ряду укладається решітка з термічними зазорами в 5-6 мм від кладки. Такі зазори обов'язково залишають при укладанні або закріпленні металевих деталей печі. При нагріванні металеві деталі розширюються і руйнують цегляну кладку. Найбільш нагрівається деталь печі з металу - для варки плита. Між цегляною кладкою і перед нею зазори збільшують на 10 мм.

З шостого по дев'ятий ряд вбудовують духовку. Відповідні розміри для духовки такі ж, як і у топкової дверки: висота - 21-28 см, ширина - 25 см.

В отворі в восьмому, дев'ятому та десятому рядах встановлюється топкова дверцята - досить нестійка деталь печі. При постійному відкриванні та закриванні вона розхитується, і її доводиться закріплювати.

Від колосників до вручений поверхні влаштовують топливник. Глибина топливника до задньої стінки - 38-51 см, зручна ширина - не більш 26 см. Широкий і глибокий топливник - марна трата дров, низький ККД і передчасне зношування печі. Висоту топливника роблять не менше 42 см.

Установка вручений плити

На дванадцятому ряду влаштовують металеву варильну плиту на дві конфорки. Найкраще відстань між топкової дверцятами і вручений плитою - цегляна кладка в два ряди. Щоб варильна плита рівно і надійно лягла, одинадцятий ряд цегли викладають без застосування розчину. Укладають на місце плиту і окреслюють контур. Прибравши плиту, «болгаркою» на цеглинах вирізують чверті і укладають їх на розчин. Плиту кладуть на розчин в чвертях, потім киянкою з гуми пристукивают за рівнем до робочого стану. Плиту треба укладати так, щоб її можна було прибирати і встановлювати іншу.

Подальша кладка своїми руками не становить особливих труднощів. За кресленням кладку печі завершить і не дуже досвідчений пічник.

Після закінчення кладки і перед початком експлуатації піч необхідно просушити. За теплої сухої погоди піч просохне природною вентиляцією з відкритими димовими засувками, поддувальную і топковим дверцятами і відкритими вхідними дверима.

У сиру погоду можна сушити димоходи печі теплим повітрям Електротепловентілятори. Після цього піч висушують вогневої сушінням одну або два тижні. Вранці і ввечері піч топлять невеликими дозами дрібно нарізану дров. Березові дрова виділяють багато сажі, і від них потрібно відмовитися.

Піч просушена, коли на димових засувках відсутня волога. Готовність печі можна визначити і більш простим способом. В чистки накладають зім'яті газети, а через день або два виймають. Піч просушена, якщо газети сухі.
