Як самостійно підключити цифровий ефірний ресивер tv dvb t2 до телевізора
Розглянемо, як можна вирішити проблему несумісності цифрових ефірних ресиверів і старих лампових телевізорів на прикладі телевізора Samsung.

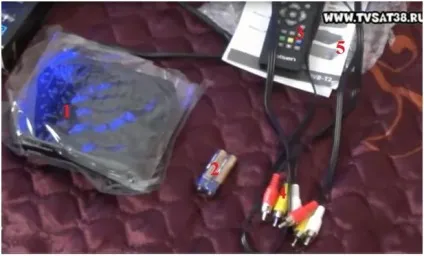

У нас є комплект ресивера:
2. Комплект пальчикових батарейок.
3. пульт дистанційного керування.
4. Кабель для з'єднання ресивера і телевізора.
На малюнку видно, що на обох кінцях кабелю (4) стоять так звані «дзвіночки». На старих же телевізорах зазвичай коштує роз'єм типу «щітка».

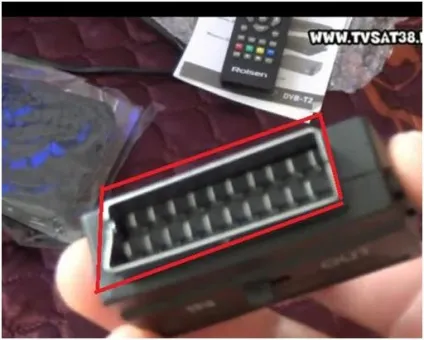

Оскільки дані типи роз'ємів несумісні, доведеться купувати перехідник (на малюнку нижче) з роз'єму «щітка» (2), на роз'єм «дзвіночки» (1).
Перехідник може бути як універсальним, який працює і на вхід, і на вихід; так і звичайний, який буде працювати на вхід. Можна запитати у продавців-консультантів, вони підкажуть.
Візьмемо кабель ресивера і підключимо до перехідника. Тут все просто, дзвіночки кабелю за кольором повинні вставлятися в відповідні за кольором роз'єми перехідника. Дивимося малюнок нижче.
Це ми пізніше вставимо в телевізор.
Так само чинимо з другим кінцем кабелю, вставляємо в відповідні роз'єми ресивера. Кольори ті ж, все позначено.
Ресивер підключаємо до харчування. Кабель з адаптером підключаємо до відповідного роз'єму «щітка» на телевізорі.
Звертаємо увагу, що при використанні обов'язково потрібно зняти захисну плівку з ресивера. Справа в тому, що на ресівері зверху розташовані повітряні отвори, які відводу гарячого повітря зсередини ресивера. Інакше буде відбуватися перегрів, пристрій може вийти з ладу.
До ресивера підключаємо звичайну антену типу «роги» (на малюнку нижче).
Перемикаємо телевізор на зовнішній режим. Включаємо ресівер пультом дистанційного керування.
Телевізор через невеликий проміжок часу визначить ресивер. Можна проводити подальші настройки ресивера, дотримуючись інструкції і насолоджуватися цифровим ефірним телебаченням.
Якщо ж у вас старий телевізор, але вже з дзвіночками, то ніяких перехідників купувати не треба, ресивер буде суміщений з ним. Просто вставити «дзвіночки» за кольорами і все буде працювати.
