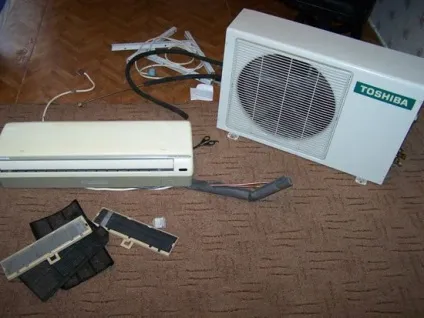

Як самому встановити кондиціонер

Перш ніж приступати до роботи з монтажу, придбайте необхідний монтажний інструмент і аксесуари і потім уважно вивчіть технічну документацію фірми-виробника конкретної моделі кондиціонера.

1. Вибір місця під кондиціонер
Переконайтеся, що місце розташування кондиціонера не позначиться негативно на його експлуатаційно-технічні характеристики.

1.1. Вибір місця для внутрішнього блоку

Місце має бути міцним, щоб витримати вагу кондиціонера
Місце має забезпечувати хорошу циркуляцію повітря
Місце має бути зручним для відводу води. Та частина дренажної труби, яка розташовується усередині приміщення, повинна бути якомога коротше. Крім того, переконайтеся, що відведена дренажна труба не буде завдавати незручностей сусідам.
Місце має бути зручним для проведення регулювання та техобслуговування
Місце не повинно піддаватися впливу прямих сонячних променів
Поруч з вхідним і вихідним отворами кондиціонера не повинно бути ніяких перешкод

1.2. Вибір місця для зовнішнього блоку

Місце має бути таким, щоб відводиться від блоку гаряче повітря не заподіював незручностей сусідам

При виборі місця необхідно враховувати що виникає при роботі кондиціонера шум
Місце установки повинне мати міцну основу. Нетривке підставу небезпечно, крім того, воно може стати причиною появи надлишкової шуму. Забороняється ставити зовнішній блок прямо на землю.
Намагайтеся уникати місць, де зовнішній блок може бути засипаний снігом.
Місце має бути таким, щоб здійснюваний теплообмінником теплообмін був ефективним
Місце має бути зручним для проведення огляду та проведення техобслуговування
Враховуйте, що у кожної моделі кондиціонера є максимально допустима довжина трубопроводу з холодоагентом і максимально допустимий перепад висот.

2. Свердління отвору в стіні
Через просвердлений отвір в стіні проходять трубопроводи з холодоагентом, дренажний трубопровід, електрична проводка і т.д. з'єднують внутрішній і зовнішній блок спліт-системи. Вибір місця під отвір: кріпильна задня панель має спеціальні мітки, що показують можливі положення отвору. При виборі положення необхідно користуватися даними мітками. Діаметр отвору зазвичай становить 6,5 см.

2.1. свердління отвору
Отвір свердлиться за допомогою циркулярної пилки, перфоратора або вибивається зубилом, при цьому робота повинна вестися по обидва боки стіни. При свердлінні отвору будьте обережні, оскільки всередині стіни можуть бути розташовані балки, електропроводка, магістралі з газом і.т.д.

2.2. Захисна труба
Якщо гострі металеві деталі або дроти, розташовані всередині стіни, зашкодять ізоляцію електропроводки, може статися коротке замикання. Щоб уникнути цього необхідно використовувати захисну трубку. Крім того, отвір в стіні повинно мати невеликий ухил назовні, щоб під час дощу в нього не потрапляла волога.

3. Прокладка електропроводки всередині приміщення
Після зняття з проводів ізоляції вставте кінці проводів якомога глибше в роз'єми.

4. Кріплення кондиціонера

4.1. Внутрішній блок

1. Має бути встановлений рівно. В іншому випадку можливий витік води
2. Після установки внутрішнього блоку на кріпильну задню панель натисніть на нього, щоб його гачки міцно увійшли в задню панель.

4.2. зовнішній блок

1. Забороняється встановлювати зовнішній блок безпосередньо на землю. Замість цього його необхідно помістити на невелику підставку. Також слід стежити, щоб кондиціонер розташовувався рівно.
2. Забороняється встановлювати зовнішні блоки кондиціонерів в таких місцях, де існує можливість витоку вибухонебезпечних газів.

5. Прокладка трубопроводу

5.1. Вибір мідних трубопроводів
Дозволяється використовувати тільки мідні труби зазначеної в інструкції по монтажу виробника товщини, виконані з безкисневої міді і не мають зварних з'єднань.

5.2. нарізування трубки
Для нарізування трубки слід використовувати труборіз. Використання ножівки може призвести до потрапляння металевої стружки в трубку, а також до нерівного зрізу, що зробить розвальцювання неможливою, а це, в свою чергу, призведе до витоку газу або до збоїв в роботі кондиціонера. При визначенні довжини трубопроводу, що з'єднує внутрішній і зовнішній блоки, дайте невеликий запас (0,5-1м). Це дозволить знизити навантаження на місця з'єднань, що виникають в результаті вібрації та ін. Для настінних кондиціонерів додаткова довжина вузького і широкого трубопроводів різна, і це необхідно пам'ятати при різанні труби.

5.3. Зняття задирок з обрізаного кінця труби
Після відрізання трубки за допомогою труборіза на її внутрішній стороні залишаться задирки. Перед розвальцюванням ці задирки необхідно зняти. При знятті задирок трубка повинна бути спрямована вниз, тому що попадання металевої стружки в компресор кондиціонера виводить його з ладу.

5.4. розвальцьовування
Дуже важливо, щоб внутрішня поверхня розвальцьованої торця труби була блискучою і не мала подряпин.

5.5. ізоляція трубопроводів
Незалежно від моделі кондиціонера широкі і вузькі трубопроводи повинні ізолюватися окремо. У кондиціонерах, що працюють тільки на охолодження, як широкий, так і вузький трубопроводи в процесі роботи охолоджуються. Відсутність ізоляції може призвести до появи на поверхні трубопроводів конденсату, що в свою чергу, викличе втрату теплоти. У кондиціонерах, що працюють на обігрів і на охолодження, широкий і вузький трубопроводи в процесі роботи нагріваються. Обидва трубопроводи повинні бути заізольовані щоб уникнути віддачі теплоти навколишньому повітрю.

5.6 Запобіжні заходи при згинанні труби
Якщо труба матиме тріщини, це негативно позначиться на експлуатаційно-технічних характеристиках кондиціонера. Щоб труба не зламалася, її рекомендується згинати вручну. Для гнучкі труби діаметром понад 1/2 дюйма рекомендується використовувати трубогиб.

6. Підключення трубопроводу

Три правила: сухість, чистота і герметичність.

1. Сухість. Слідкуйте за тим, щоб в трубопровід не потрапила волога.
2. Чистота. Слідкуйте за тим, щоб в трубопровід НЕ потрапили бруд, пісок і т.д.
3. Герметичність. Переконайтеся щоб не було витоків холодоагенту. Нанесення спеціального герметика на місця з'єднань є хорошим способом запобігання витоків.

6.1 Запобіжні заходи при приєднанні трубопроводів.
Для спрощення під'єднання рекомендується приєднувати широкий трубопровід, а потім вузький. Вирівняйте з'єднувальний штуцер з накидною гайкою і акуратно вручну кілька разів поверніть гайку, щоб вона рівно увійшла в зачеплення з штуцером. Потім за допомогою гайкового ключа затягніть гайку необхідним зусиллям. При роботі з гайками діаметром 6,35 мм (1/4 дюйма) необхідно використовувати спеціальний ключ з обмеженням по крутний момент (16,5 Нм).

6.2 Пастки для води
Якщо зовнішній блок розташований вище, ніж внутрішній, то для захисту від стікання по трубопроводу води і попадання води всередину приміщення необхідно встановити спеціальну пастку.

7. Видалення повітря
Видаленням повітря називається процедура, в процесі якого з трубопроводу, що з'єднує внутрішній і зовнішній блоки, а також з внутрішнього блоку видаляється повітря.

7.1. Чим викликана необхідність видалення повітря?
Якщо видалення повітря не проводиться, він потрапить в контур охолодження, що призведе до різкого підвищення тиску, підвищеного споживання електроенергії і зниження потужності кондиціонера.
Крім того, що міститься в повітрі волога може привести до пошкодження ізоляції електродвигуна компресора і до розкладання холодоагенту, що різко знизить термін служби кондиціонера.

7.2 Процедура видалення повітря

1. Переконайтеся, що всі трубопроводи приєднані правильно
2. Підключіть манометр і вакуумний насос
3. Повністю відкрийте клапан низького тиску
4. Увімкніть вакуумний насос і доведіть тиск до - 101 кПа (на це потрібно не менше 15 хвилин).
5. Утримуючи клапан низького тиску в повністю відкритому положенні, вимкніть вакуумний насос
6. Повністю відкрийте сервісні клапани широкого і вузького трубопроводів
7. Від'єднайте манометр
8. Встановіть кришки на сервісні клапани широкого і вузького трубопроводів
9. Закрутіть гайку штуцера накачування.

8. Перевірка наявності витоків
Для перевірки надійності з'єднань трубопроводів нанесіть на ці місця мильну піну. При наявності витоків в цьому місці з'являться бульбашки.

9. Відкриття сервісного клапана
Після закінчення перевірки наявності витоків повністю відкрийте всі сервісні клапани.

10. Підключення електропроводки
Зніміть ізоляцію з кінців проводів (приблизно 15мм) і якнайдалі вставте їх у відповідні роз'єми.

11. Установка дренажної труби

11.1. Дренажний трубопровід всередині приміщення
Встановіть внутрішній блок кондиціонера таким чином, щоб він був розташований рівно і не мав нахилу вперед або назад. Переконайтеся, що дренажний трубопровід має ухил вниз. Переконайтеся, що дренажний трубопровід не має пасток. Якщо дренажний трубопровід має довгі горизонтальні ділянки, заізоліруйте його жорстким поливинилхлоридом.

11.2. Здійснення зливу поза приміщенням

Якщо немає ніяких додаткових перешкод, більше нічого не потрібно
Якщо існує необхідність в установці спеціальної дренажної системи. У цьому випадку скористайтеся поставляються спеціально для цього з'єднувальним коліном і кришкою. Зовнішній блок слід встановити на підставки, щоб сполучна коліно не стосувалося землі. З'єднувальне коліно і кришка розташовані всередині картонної коробки.

11.3. бруд
В результаті засмічення зливного шланга або забруднення зливного піддона може статися витік води. Забруднення зазвичай буває викликано наступними факторами:

Температурою 25-30 градусів Цельсія
скупченням води
Забрудненням повітря продуктами життєдіяльності людини
Наявністю у воді певних грибків і бактерій. Отже, дуже важливо переконатися, що зливний шланг направлений вниз; також слід регулярно провітрювати приміщення і підтримувати там чистоту.

12. Зовнішня обробка

12.1. армована стрічка
З'єднайте разом широкий трубопровід, вузький трубопровід, електричні дроти і зливний шланг, після чого обмотайте їх Раміро стрічкою, починаючи знизу і просуваючись вгору. Кожен наступний шар стрічки повинен перекривати приблизно половину попереднього шару.

12.2. ізоляція з'єднань
Не забувайте ізолювати місця з'єднань і замотувати їх армуючої стрічкою. Якщо місця з'єднань на заізольовані, на них буде накопичуватися конденсат.

12.3. закріплення трубопроводу
Для закріплення трубопроводу рекомендується використовувати кріпильні хомути.

12.4. нанесення герметика
Обробіть герметиком всі незакриті місця зробленого в стіні отвори, з тим щоб всередину не потрапляла вода і не задував вітер.

12.5. прибирання
На завершення виконайте прибирання всередині і зовні приміщення. На цьому установка кондиціонера закінчена.
