Як самому виготовити дросель на 680 мкгн в домашніх умовах

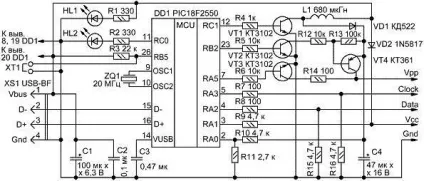

Судячи зі схеми цього програматора, то там не потрібен дуже точний дросель.

Цей дросель використовується в схемі ключового перетворювача напруги для отримання щодо високої напруги Vpp (9. 14 В) для програмування. Напруга Vbus (+5 В) підвищується до рівня Vpp.

Зворотній зв'язок для контролю вихідної напруги перетворювача надходить в мікроконтролер з дільника R10, R11 на висновок RA0.

Зважаючи на наявність ШІМ зі зворотним зв'язком, сувору точність індуктивності можна не дотримуватися. Тому такий дросель можна взяти готовий з несправною материнської плати комп'ютера, іншого донора або намотати самому. Все одно значення вихідної напруги перетворювача контролюється мікро контролером і регулюється значення вихідної напруги теж мікро контролером за допомогою зміни тривалості ШІМ імпульсів.

Розрахунок витоків дроселя можна подивитися тут.

На материнських платах шукав але поки що не знайшов. На ринках теж. Подумав послідовно з'єднати дві ідуктівності (500мкГн + 200мкГн). 680мкГн - рідкісний номінал. Буду вважати Ваш відповідь кращим і найкращим. Дякуємо! - 3 роки тому

Спробуйте поставити спочатку 500 мкГн. Я думаю, що його має вистачити. Знаючи принцип роботи перетворювача, можна прийти до висновку, що в таких схемах можна використовувати номінали індуктивності і конденсаторів з великими допусками.
До речі, Ви знаєте принцип роботи ключового перетворювача зі збільшеним вихідним напругою? Створіть таке питання - дам грамотну відповідь :) - 3 роки тому

Якщо критична тільки індуктивність, то вирішити питання легко. Візьміть ферритові кільце (будь-яке), намотайте кілька десятків витків, і заміряйте нідуктівность. А після цього розрахуйте кількість витків, виходячи з пропорційності індуктивності і квадрата числа витків.

Але при розрахунку дроселів велику роль відіграють, крім індуктивності, середньовипрямлене ток (діаметр проводу), постійна складова (зазор, якщо це необхідно), і частота (визначає матеріал).
