Як розрахувати потужність сонячних батарей - альтернативні джерела енергії
Перемножуємо стовпчики і отримуємо споживання за добу.
Наступний крок - це визначення річної кількості сонячної радіації, характерне для даного регіону. Інформацію можна знайти в інтернеті або у метеорологів. Це таблиці, в яких зазначений рівень сонячної радіації (кВт · год / м² / день) з розбивкою по місяцях.

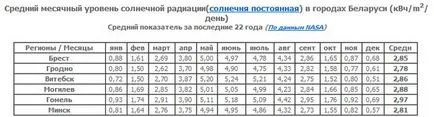

Сонячна інсоляція в містах Білорусі:
Наше добове споживання становить 4800 Вт · год. Також врахуємо втрати на розряд-заряд акумулятора (трохи пізніше я зупинюся на цьому детальніше). Величину втрат приймемо 20%.
W = 4800 × 1,2 = 5760 Вт · год = 5,76 кВтг
Припустимо, нам треба встановити панелі потужністю 260 Вт (модель CHN 260-72, пр-во Китай) і номінальною напругою 24 В. Визначимо скільки здатна виробити електроенергії в добу одна така панель влітку і взимку. (W = k Pw E / 1000). 1000 Вт / м2 - це інтенсивність сонячної радіації, при якій панелі тестіруються. На виході отримуємо Втч.
W = 0,5 × 260 × 5,09 = 661,7 Втч
W = 0,7 × 260 × 0,69 = 125,5 Втч,
де 0,5 і 0,7 поправочні коефіцієнти для літнього і зимового періоду відповідно.
5,09 і 0,69 значення сонячної інсоляції, взяті з таблиці для м Гомеля.
Ділимо отримані значення на максимальну потужність панелі і округляємо:
Виходить, що влітку для забезпечення ел. енергією заданого навантаження знадобиться 8 панелей, взимку ж таких панелей знадобилося б 45. Тобто в зимовий час 8 панелей не зможуть повністю забезпечити ел. енергією обрані електроприлади.
Ми зробили досить грубий розрахунок, але в будь-якому випадку суть його така. На практиці в залежності від ситуації беруть до уваги кут нахилу панелей, поворот і т.д. і вводять поправочні коефіцієнти. Одним з переваг батарей є те, що їх поступово можна нарощувати, збільшуючи тим самим потужність. Спочатку можна поекспериментувати з батареями невеликої потужності, а потім збільшити їх кількість.
Це цікаво:
Вітаю,
пишу диплом по альтернативному електропостачання на одному з пансіонатів мого університету.
Хотілося б дізнатися, що крім основних комплектуючих (сонячні модулі, АБ, інвертори, і контролери заряду) необхідно для нормального фунціклірованія?)
Друге питання: правильно я розрахував що контролер заряду при 24 В ФЕМ і току КЗ ФЕМ 8,89 А на 2 панелі мені необхідно 1 контролер заряду. Простіше кажучи 2 паралельно з'єднаних СБ з струмом кз 8,89А підключаються до 1-му контролеру заряду (типу ШИМ) на 20А?
Дякую буду чекати відповіді.
Ви перерахували всі основні елементи, хіба що можу додати прилад обліку (лічильник електроенергії), залишається лише вибрати дроти, підключити всі. Контролер вибирається виходячи з умови Iконтр ≥ 1,1Iкз. Думаю, в вашому випадку підійде. Раджу ще погуглити, ось наприклад хороший сайт, де можна дізнатися про контролерах peling.ru
Що то не так в розрахунку. ви перевели добову потребу в годинну і пішла плутанина.
ви пишіть W = 0,7 × 260 × 0,69 = 125,5 Втч, це в годину або за добу? якщо за добу, то виходить при світловому дні взимку близько 8Часов 125,5 / 8 = 15,6Вт * год виробляє 260ватная панель? це 6% всього!
(У літньому режимі схожа картіна.44Вт * год якщо світловий день 15часов)
якщо 125,5 Вт за годину, то за добу вийде 125,5 * 8 = 1000Вт / Добу
і поделів5760 / 1000 = 5,7штук взимку
ось це і буде потрібну кількість.
Здравствуйте.Подскажіте ласка є прилад 24 вольта потужність 50 ват.потребленіе 24г на добу і круглий год.город Тернопіль Вопрос.Сколько потрібно поставити сонячних монокристалічних батарей номіналом 24вольта 200ватт і скільки і яких акумуляторних батарей поставіть.Можно використовувати автомобільні стартерні акумулятором?
Я не знаю знаю значення інсоляції в Тернопілля, думаю двох таких панелей влітку хватіт.Многіе пишуть, що використовували звичайний автомобільний акб
Ще одне питання. По таблиці насос 600 ват працюючи 3 години споживає 1800 ват, правильно? тобто це його добове споживання, тоді чому ця цифра позначена втч? Він же споживає за годину 600 ват чи ні?
У статті все давно виправлене, з приводу розрахунку не зрозумів, що ви вважали, споживання ел. енергії вважається в Втч або кВтг
