Як розрахувати азимут

Спочатку перевірте, чи правильно працює компас. Для цього візьміть сталевий предмет (це можуть бути ключі, ножиці, і т.п.). Покладіть компас на горизонтальну площину і приберіть кріплення стрілки, якщо воно є. Стрілка повинна вказати синім кінцем на північ. Візьміть заготовлений сталевий предмет і встановивши навпроти кінця стрілки, що вказує на північ, ведіть його вздовж корпусу приладу. Стрілка повинна вказувати на сталевий предмет. Пішовши чверть обороту (на умовному циферблаті годинника це буде 15 хвилин), приберіть предмет. Стрілка повинна прийти в початкове положення, тобто вказати на північ.

Перед розрахунком азимут а обов'язково перевірте, чи немає навколо компаса предметів із заліза, провідників зі струмом або постійних магнітів, це може негативно відбитися на вимірах. Після цього визначитеся з ціною поділки шкали компаса, яка вимірює градус, на який повертається стрілка. Візьміть два ближніх цифрових значення і поділіть їх різниця на кількість поділів між ними.

Встановіть компас горизонтально і зніміть обмежувач зі стрілки. Після кількох коливань, синій кінець стрілки повинен вказати на північ. Встановіть шкалу компаса таким чином, щоб її покажчик півночі збігався з напрямком стрілки. Ця точка відповідає нульовому азимут у.

Після цього можна орієнтуватися на місцевості. Покладіть в напрямку об'єкта, на який проводиться орієнтація тонкий і довгастий предмет. Це може бути гілочка, лінійка, лучинка, сірник і ін. Єдине обмеження - предмет не повинен бути залізним або зроблений з будь-якого сплаву цього металу, інакше стрілка просто почне показувати на цей предмет, ускладнюючи обчислення азимут а.

Розрахуйте кут між напрямком на об'єкт і напрямком на північ. Для цього порахуйте кількість поділів між ними і помножте це число на ціну поділки шкали.

Кутом в геометрії називається фігура на площині, утворена двома променями, що виходять з однієї точки. Промені називаються сторонами кута, а точка - вершиною кута. Будь кут має градусну міру. Виміряти кут можна, або безпосередньо, використовуючи наприклад транспортир, або скориставшись відповідними геометричними співвідношеннями. Одним із способів обчислення величини кута без використання транспортира є визначення його через співвідношення катетів прямокутні ьного треуголен ьніка.

Наприклад, потрібно визначити градусну міру деякого кута. з вершиною в точці A.

Відкладемо на стороні кута. відрізок довільної довжини AC. Через точку C проведемо пряму перпендикулярну прямий AC, перетин цієї прямої з другою стороною кута позначимо точкою B. Таким чином, кут. добудовується до прямокутні ьного треуголен ьніка? ABC.

Тепер скориставшись тригонометричним співвідношенням катетів в прямокутні ьном треуголен ьніке отримаємо
tg. = BC / AC,
градусну міру кута. можна дізнатися, звернувшись до таблиці тангенсів або, використовую калькулятор з функцією «tg».

Орієнтуючись на місцевості в туристичному поході, на риболовлі, та й просто при знаходженні в незнайомій місцевості часто доводиться використовувати не стільки знання розташування сторін світла, скільки довільно вибрані орієнтири. Для пересування по заданих орієнтирів нам буде потрібно знання того, що таке азимут. а також як його знаходити.

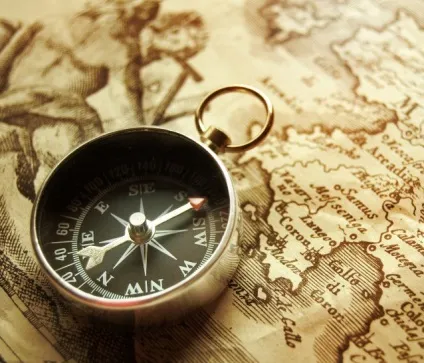

• Компас, орієнтири на місцевості

Для початку уявіть собі, що ви перебуваєте в центрі уявного кола, розділеного на 360 частин (градусів), помічених штрихами, і розташованого нульовою відміткою на північ. Якщо ви бачите, що, припустимо, високий купол православного собору знаходиться в цій системі координат навпроти позначки з відліком 270, це означає, що обраний орієнтир розташований в напрямку, який визначається зазначеним відліком. Виражений в градусах кут між напрямком на північ і напрямком на обраний орієнтир, який вимірюється по ходу годинникової стрілки, і буде азимут му.

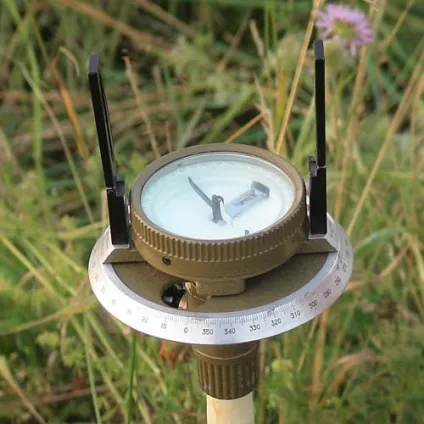

Для визначення азимут а на місцевості встаньте особою до обраного об'єкта (орієнтиру). Візьміть компас, відпустіть гальмо магнітної стрілки і розташуйте прилад строго горизонтально.

Коли стрілка заспокоїться і перестане коливатися, з'єднайте нульовий розподіл кругової шкали компаса з направленням на північ. Ви тільки що зробили орієнтування компаса.

Тепер, не збиваючи цієї орієнтування, поверніть кришку приладу, щоб проріз була направлена ​​до вас, а мушка була звернена точно в сторону орієнтира. Для цього просто подивіться через проріз на мушку, поєднавши «лінію прицілювання» з орієнтиром. Відлік біля мушки покаже значення азимут а на обраний об'єкт.

Якщо вам треба буде розв'язати зворотну задачу, тобто за наперед заданим магнітному азимут у знайти на місцевості потрібному напрямку (це доводиться робити при русі по азимут ам), встановіть покажчик у мушки на відлік, рівний шуканого азимут у і відпустіть гальмівний важіль магнітної стрілки.

Встановіть компас горизонтально і орієнтуйте його так само, як при визначенні азимут а на об'єкт. Подивіться на місцевість через мушку і пошукайте який-небудь орієнтир. Напрямок від точки вашого розташування на цей орієнтир буде відповідати заданим азимут у.

Уявіть собі, що ви стоїте в центрі кола, який розділений на 360 рівних частин, а нульова відмітка вказує в північному напрямку. Решта штрихи відповідно будуть направлені від точки вашого перебування в різні боки.

Користуючись отсчетами, нанесеними біля кожного штриха, ви можете вказати напрямок на будь-який обраний в якості орієнтира об'єкт на місцевості. Припустимо, що опора лінії електропередачі розташована навпроти штриха з відліком 270. Це буде означати, що даний об'єкт розташований від нас в напрямку, який визначається цим відліком. Кут. виражений в градусах, виміряний в напрямку руху годинникової стрілки від напрямку на північ до напрямку на заданий орієнтир, називається азимут му.

Для визначення азимут а візьміть в руки компас, відпустіть гальмо магнітної стрілки. Надайте компасу строго горизонтальне положення. Після того як стрілка припинить коливатися і заспокоїться, вирівняйте нульову поділку кругової шкали з кінцем стрілки, який вказує на північ. Тільки що ви зробили орієнтування компаса.

Тепер обережно, щоб не збити орієнтування компаса, поверніть його кришку так, щоб мушка була направлена ​​в бік обраного орієнтира, а проріз - в вашу сторону. Для цього необхідно подивитися через проріз і мушку на орієнтир. Слідкуйте при цьому, щоб кінець стрілки був весь час суміщений з нульовим діленням. Відлік, розташований навпроти покажчика (біля мушки) буде чисельною виразом азимут а на даний орієнтир.

Якщо перед вами стоїть зворотне завдання, тобто знаходження потрібного напрямку по відомому азимут у, то встановіть покажчик у мушки на рівний заданому азимут у відлік (наприклад, 300 градусів). Тепер встановіть компас горизонтально і орієнтуйте на північ способом, описаним вище. Акуратно, намагаючись не збити орієнтування, подивіться на місцевість крізь проріз і мушку. На цій лінії виберіть який-небудь орієнтир. Напрямок від вашої точки стояння на орієнтир буде відповідати даному азимут у.

Магнітні азимути вимірюють від напрямку магнітного меридіана, який вказується напрямком магнітної стрілки компаса. Умовним азимут називають тоді, коли для його рахунку приймають умовний меридіан.
