Як розібрати вимикач

Вашій увазі докладна покрокова фото інструкція про те як правильно розібрати клавішний вимикач освітлення.

Технологія демонтажу всіх вироблених зараз клавішних вимикачів схожа, основні відмінності пов'язані з різними варіантами кріплення рамки до механізму. У цій статті ми, для наочності, спеціально розберемо відразу кілька різних моделей, після чого ви легко зможете самостійно розібрати практично будь-які клавішні вимикачі, незалежно від виробника.

З інструменту нам знадобиться лише плоска викрутка, підійде індикаторна.

Починаємо розбирати вимикач:

1. Насамперед відключіть електрику! Для цього в електрощиті, необхідно важелі автоматичних вимикачів перевести в стані «викл.», Зазвичай це положення, при якому важіль спрямований вниз. Який саме автомат необхідно вимкнути, якщо вони не підписані, визначається досвідченим шляхом, вимикаючи їх по черзі, і перевіряючи, індикаторною викруткою, наявність напруги в проводці вимикача. В крайньому випадку, вимикайте всі. Але потім ще раз обов'язково переконайтеся, у відсутності електричного струму, в місці проведення робіт!

2. Основний секрет, який потрібно знати якщо ви хочете розібрати вимикач, це необхідність в першу чергу зняти клавішу (або клавіші якщо їх декілька). Для цього спробуйте взятися збоку за виступаючі частини клавіші і стиснувши, потягнути її на себе. На зображеннях нижче представлений цей спосіб зняття клавіші з вимикача Wessen серії Прима. В даному випадку при натисканні виходять з пазів осьові напрямні клавіші, після чого вона з легкістю знімається.

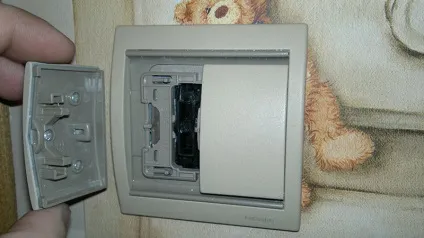

3. У разі якщо не вдається взятися за клавішу з боків, спробуйте вхопиться за будь-яку виступаючу частину і потягнути на себе. часто клавіша закріплена в механізмі вимикача без фіксатора і її досить просто витягнути. Приклад цього представлений на зображеннях нижче - де з Двоклавішний вимикача abb niessen olas ми, таким способом, по черзі знімаємо клавіші.

4. Якщо у вас не вийшло таким чином від'єднати, то необхідно, гранично акуратно, підчепити клавішу прямої викруткою. Дійте обережно, щоб не зіпсувати зовнішній вигляд вимикача.

5. Після того як благополучно була знята клавіша, необхідно від'єднати рамку вимикача. Найчастіше зустрічається три варіанти кріплення рамки до механізму.

Перший тип ми бачимо у вимикачів Wessen серії Прима, де рамка суцільна і прикріплена до механізму c допомогою двох болтів, які необхідно відкрутити, щоб її зняти.

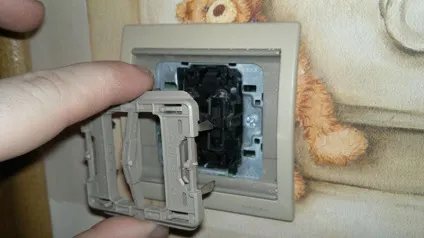

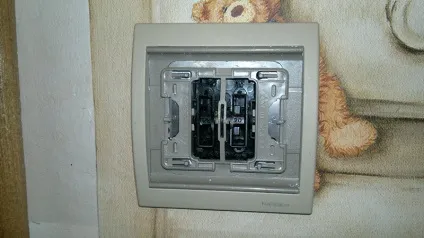

Другий тип кріплення рамки до механізму, ми можемо бачити у вимикача ABB Niessen Olas. Тут для фіксації використовується спеціальний кріпильний елемент, який для фіксації рамки встановлюється в пази супорта і легко виймається при розборі. Для цього необхідно просто потягнути його на себе або витягнути піддягши плоскою викруткою.

Третій тип кріплення можна спостерігати у модульних механізмів вимикачів ABB Niessen Zenit, в цьому випадку на самій рамці є «лапки», що фіксують рамку в супорті вимикача. При цьому такий вимикач зручніше розбирати знявши спершу саме рамку. Після чого, щоб витягти механізм, необхідно, як показано на зображенні нижче, прямий викруткою, через спеціальні пази в супорті, відстебнути утримують кріплення.

При цьому такий вимикач зручніше розбирати знявши спершу саме рамку. Після чого, щоб витягти механізм, необхідно, як показано на зображенні нижче, прямий викруткою, через спеціальні пази в супорті, відстебнути утримують кріплення.

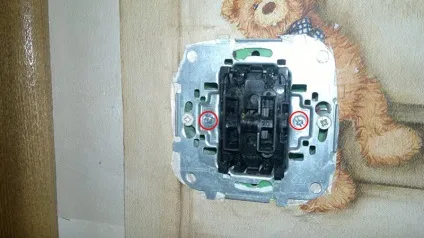

6. Коли рамка прибрана, дістаємо механізм з підрозетника. для цього відкручуємо утримують гвинти, розташовані з боків. Так само механізми вимикачів можуть бути зафіксовані в монтажній коробці, за допомогою власного кріплення, распорного типу, в цьому випадку послаблюємо відповідають за це гвинти на механізмі, на зображенні нижче вони відзначені.

7. Останній етап, це від'єднання проводів від механізму вимикача. Залежно від типу кріплення, будь то гвинтові затискачі або пружинні клеми, технологія різниться. У разі гвинтових затискачів, послаблюємо болти в клемах і дістаємо дроти.

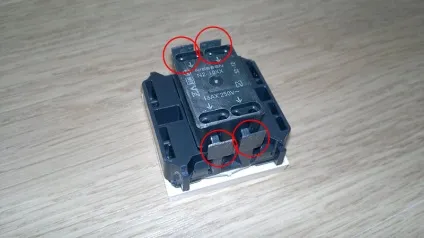

А якщо у вимикача самозажімние клеми, то необхідно натиснути на відповідні важелі і витягнути дроти з клем.

На цьому все, вимикач розібраний і від'єднаний.
