Як розібрати планшет своїми руками

вступ

Всі ми користуємося планшетом для самих різних цілей. Зазвичай з ним не виникає жодних проблем. Але в деяких випадках може знадобитися заміна деяких компонентів. В сервісний центр може бути звертатися дуже дорого, та й незручно, особливо якщо ви живете в невеликому населеному пункті. В такому випадку набагато доцільніше буде навчитися розбирати планшет самостійно. У цьому керівництві ми надамо загальну схему, так як кожна модель може мати власні особливості. У будь-якому випадку ознайомившись з цим керівництвом, ви будете мати, принаймні, загальне уявлення, як розібрати планшет, а якщо щось не буде виходити, ви зможете додатково пошукати необхідну інформацію.

Зі статті Ви будете мати загальне уявлення, як розібрати планшет самому

Що можна виправити самому

Якщо ви Новомосковскете це керівництво, то, швидше за все, ви не дуже сильно розбираєтеся в електроніці. Якщо це так, то чи не намагайтеся геройствовать і намагатися самостійно ліквідувати збій електронних компонентів. Але дещо ви зможете виправити самостійно. Що саме?

Поміняти роз'єми і окремі компоненти. За прикладом, у вас перестав заряджатися планшет, і вам потрібно замінити гніздо живлення. Або ж барахлить навушники, і потрібно замінити аудіовхід. Якщо ж батарея стала тримати дуже мало часу, можна спробувати замінити і її.
Найпопулярнішою причиною, по якій звичайні користувачі хочуть розібрати планшет, є заміна сенсора або дисплея цілком. Найчастіше це викликано необережним поводженням, коли планшет падає на підлогу, і тріскається сенсор, або ж хтось сів на лежить на дивані девайс.

Отже, якщо ви впевнені, що це вам дійсно необхідно, приступаємо до керівництва, як розібрати планшет самостійно. Запасіться декількома хвилинами часу і уважно ознайомтеся з усіма пунктами.

Необхідний набір інструментів

Насамперед знадобиться запастися необхідним набором інструментів. Без них повністю розібрати пристрій у вас не вийде. Хоча якісь з інструментів можна замінити підручними матеріалами, деякі є абсолютно незамінними, так як без них ви просто пошкодите девайс. Отже, що вам знадобиться?

Викрутки - один з незамінних інструментів. Можна, звичайно, спробувати відкривати шурупи ножем або однієї викруткою, але залежно від того, які шурупи використовує виробник вашого планшета, може знадобитися хрестова, плоска, багатогранна або викрутка у вигляді зірочки. Викрутки можна купити набором або одну універсальну з набором змінних головок. Такий універсальний інструмент може стати в нагоді не тільки для розбирання планшетів.

Викрутки - незамінний інструмент

Пластикова лопатка. Вона необхідна для від'єднання задньої кришки корпусу або інших деталей. Також за допомогою пластикової лопатки можна буде від'єднувати шлейфи та роз'єми всередині корпусу. Якщо ж у вас немає пластикової лопатки, можна скористатися іншим тонким предметом, наприклад, банківською картою або медіатором від гітари. Головна умова - наявність загостреного кінця, щоб зручно було вставляти у вузьку щілину.

Інструмент пластикова лопатка

Тонкий ніж. Його роль приблизно та ж, що і пластикової лопатки - ви будете підчіплювати їм ті компоненти, з якими не змогла впоратися лопатка. Його перевага - вузьке лезо при відносно великій довжині.

Дуже тонкий ніж

Паяльний набір, фен. Деякі виробники кріплять компоненти своїх пристроїв за допомогою пайки або ж скріплюють їх при підвищеній температурі. Для того щоб витягти їх, знадобиться розпаяти роз'єм або прогріти поверхню паяльним феном.

Якісний паяльний фен

Пінцет. Практично незамінна річ, коли потрібно відчепити дрібну деталь. Пальцями зробити це буде дуже нелегко, якими б тонкими вони не були. Вам доведеться користуватися ними вже на стадії відключення різних компонентів.

Незамінна річ пінцет

Кусачки при необхідності

Скотч, клей. Знадобляться вже при складанні планшета після заміни необхідних модулів. Найчастіше різні шлейфи і дрібні деталі кріпляться за допомогою клею або двостороннього скотча. Відповідно, вам також доведеться ними скористатися, щоб деталі міцно сиділи на своєму місці.

Скотч для планшета

розбирання планшета

Варіанти кріплення компонентів

Перед тим як приступити безпосередньо до розбору планшета, не завадить нагадати, якими бувають види кріплень, які використовуються різними виробниками мобільних девайсів:

Шурупи. Кращий варіант, який робить ваш планшет дуже ремонтопрігодним. Вам достатньо мати відповідний набір викруток і трохи уваги, щоб не переплутати шурупи при складанні;
Засувки та шлейфи. Дуже часто використовуються для кріплення корпусу і деяких елементів всередині. Засувки можуть бути дуже хитрими, і в деяких випадках розібрати пристрій не вийде, не зламавши їх. Шлейф - це плоскі стрічки з скріплених між собою дротів, по яких передається сигнал на контролер або мікросхему. Зазвичай достатньо відкріпити кріплення шлейфа від гнізда за допомогою ножа або пластикової лопатки;
Клейка основа або двосторонній скотч. Деякі недорогі пристрої в основному тримаються за рахунок скотча або клейкою основи. В такому випадку, щоб розібрати планшет, доведеться докласти певних зусиль, а в деяких випадках навіть нагріти елементи корпусу за допомогою паяльного фена;
Пайка. Самий незручний для ремонту вид кріплення. Гаразд, якщо припаяний невеликий роз'єм, але деякі виробники примудряються припаювати цілі великі мікросхеми. В такому випадку можемо вам поспівчувати. Якщо вам і вдасться впоратися самостійно, то ціною великих зусиль.

Від'єднання верхньої пластинки

Багато планшети мають на задній поверхні невелику пластинку у верхнього краю. Зазвичай вона приховує роз'єми для SIM-карти або флешки. Якщо ваша модель має цю кришку, то для початку потрібно витягти її. Для цього вам потрібно в вузьку щілину між пластиною і корпусом вставити пластикову лопатку або предмет, її замінює, та провести по периметру. Зазвичай вона піддається досить легко і особливих зусиль докладати не доведеться. У деяких випадках виробник передбачає, що це кришка відкривається навіть без сторонніх предметів.

Після цього обов'язково вийміть з роз'ємів карту пам'яті і сім-карту, так як при їх наявності можуть виникати певні складнощі. Також перевірте, чи не чи є під кришкою шурупи. Відкрутіть їх, інакше подальша процедура буде неможливою.

Від'єднайте верхню пластинку, якщо така є на планшеті

зняття кришки

Знявши верхню пластинку і відкрутивши під нею шурупи, перевірте, чи не чи є шурупи по периметру корпусу. Зазвичай їх може бути від 4 до 8, і знаходяться вони уздовж країв. Якщо у вас немає верхньої знімною платівки, перевірте наявність шурупів під слотами для флешки з сім-карти, які зазвичай в такому випадку розташовуються на одній з бічних граней.

Далі за допомогою плоского предмета - пластикової лопатки, медіатора, картки або тонкого ножа - потрібно від'єднати всі засувки по периметру корпусу. У дуже рідкісних випадках задня кришка може триматися лише за рахунок шурупів. Будьте уважні, в деяких місцях потрібно докласти великих зусиль, дивіться, щоб нічого не зламати. На жаль, в деяких випадках, не зламавши засувку, зняти кришку не виходить.

У деяких випадках для того щоб розібрати корпус, вам знадобиться відстебнути засувки, розташовані під переднім склом. Цим страждає компанія Apple; планшети iPad багатьма фахівцями визнані лідерами за складністю ремонту. Також деякі китайські компанії в цілях економії можуть розташовувати шурупи на передній панелі, а зверху заклеювати їх прозорим пластиком. У такому випадку потрібно буде відразу відклеїти пластик, а вже потім відкручувати шурупи.

Акуратно зніміть кришку, якщо потрібно - відстібнути засувки, розташовані під переднім склом

Відключення шлейфів і проводів

Від'єднавши кришку, не поспішайте її знімати. Перш за все перевірте, чи не кріпляться до неї різні шлейфи і проводки. Якщо це так, насамперед вам варто їх відключити. Для цього знадобиться пластикова лопатка або ніж, а в деяких випадках, можливо, і паяльник.

Далі по черзі відчепите все шлейфи і проводки, прикріплені до корпусу і материнської плати планшета. Зазвичай без проблем від'єднуються вібромотор, слот для сім-карти і флешки, камера, роз'єми для док-станції і навушників, micro-USB, мікрофон, динаміки.

У кожному планшеті схема розташування компонентів може трохи відрізнятися, також по-різному вони можуть і кріпитися, але принцип буде однаковий для кожної моделі. Не забудьте уважно розглянути кожен компонент, вивчивши спосіб його кріплення, перед тим як його відключати. Це просто необхідно для того, щоб розбирання планшета не стала причиною поломки.

Процедура відключення батареї

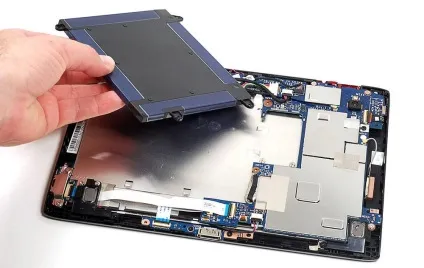

Від'єднайте батарею пристрою, дізнавшись перед цим, як вона кріпиться

Витяг материнської плати

Після відключення всіх дротів і роз'ємів настає черга материнської плати. Це основний компонент планшета, оскільки до материнке кріпиться процесор, оперативна пам'ять, графічний прискорювач і інші не менш важливі мікросхеми. Найбільш важливі деталі захищені за допомогою спеціальних електромагнітних пластин, покликаних захищати їх від впливу електромагнітних хвиль, а з огляду на наявність невеликих отворів і нанесеного на внутрішню частину термозащитного шару - ще й від перегріву. Дуже часто виробники приклеюють або припаюють ці пластини, роблячи ремонт надзвичайно складним. Набагато простіше справа при використанні шурупів. Так що якщо вам не потрібно змінювати оперативну пам'ять або якусь мікросхему на материнській платі, краще ці пластини даремно не чіпайте.

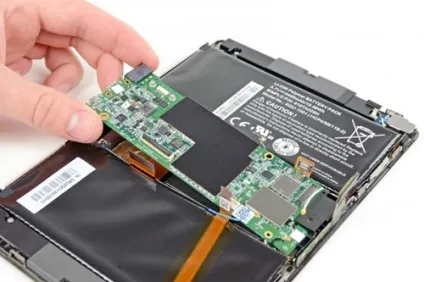

Материнська плата - головний компонент пристрою, до неї кріплять всі мікросхеми

Процедура відключення матриці дисплея від сенсора і захисного скла

Оскільки більшість користувачів хочуть розібрати планшет для того, щоб замінити сенсор дисплея, розглянемо цей процес докладніше. Сам екран - це модуль, що складається з самої матриці дисплея. сенсора, завдяки якому планшетом можна управляти за допомогою пальців, а також захисного скла. Найкраще, коли всю цю конструкцію можна розібрати і тоді, в разі пошкодження захисного скла або сенсора, вам не потрібно буде міняти весь модуль. Це значно скорочує статтю витрат при ремонті.

Після від'єднання шлейфу сенсора від материнської плати, далі від'єднайте його від матриці дисплея

Від'єднайте шлейф сенсора від материнської плати планшета. Після цього спробуйте від'єднати його від матриці дисплея, для цього за допомогою паяльного фена прогрійте його по периметру при температурі приблизно 100 градусів. Це потрібно для того, щоб клейка основа трохи підтанула, і було легше їх роз'єднати. Після цього ретельно витріть поверхню від залишків клею, після чого накладіть новий сенсор і підключіть його шлейф у відповідній роз'єм материнської плати.

Процедура відключення захисного скла від рамки корпусу

Якщо при падінні планшета було розбите захисне скло. його також можна поміняти. Щоб зробити це, насамперед потрібно від'єднати його від рамки корпусу. До неї воно може кріпитися за допомогою засувок або клейкої стрічки, або ж і те й інше. Покрутіть скло в руках, і уважно розгляньте конструкцію, щоб при спробі розібрати нічого не поламати. Можливо, доведеться докласти певних фізичні зусилля, але не перестарайтеся, щоб рамка деформувалася. Подденьте ножем або пластикової лопаткою уздовж всього периметра захисне скло, після чого акуратно його зніміть і встановіть нове. Можливо, деякі засувки доведеться відламати, в такому випадку компенсуйте їх відсутність двостороннім скотчем або крапелькою клею.

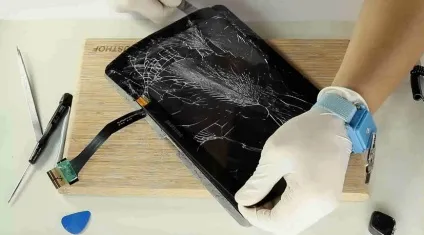

Якщо екран був пошкоджений, тоді перше що потрібно зробити, від'єднати його від рамки корпусу
