Пора приступити до розбирання!

Отже, в руках фахівців iFixit планшет Samsung Galaxy Tab.

Вже давно ходять чутки, що цей планшет стане «Вбивцею iPad». Давайте ж перевіримо, наскільки вони обґрунтовані.

• Процесор ARM Cortex-A8 Hummingbird з тактовою частотою 1 ГГц для мультимедійних пристроїв, на базі архітектури ARMv7
• Вбудований модуль пам'яті ємністю 16 Гб або 32 Г + зовнішня розширювана пам'ять microSD
• Оперативна пам'ять 512 Мб
• 3,2 МП основна камера з тильного боку і 1,3 МП фронтальна камера.
• Операційна система Android 2.2 (Froyo) + фірмова програмна оболонка Samsung TouchWiz

Коли пристрої фактично складаються з одного сенсорного екрану, придумати оригінальний дизайн вельми непросто. Однак фірмі Samsung це вдалося: біла задня панель виділяється на тлі лицьовій панелі а-ля iPad.

Інтерфейси Galaxy Tab: роз'єм для навушників, слот для SIM-карти, слот для карти пам'яті microSD (з підтримкою до 32 Гб) і док-станція USB.

Складемо поруч планшети Galaxy Tab і iPad для порівняння.
Galaxy Tab набагато менше суперника за розмірами: 190,1 x 120,6 x 12,0 мм. Габарити iPad: 242,8 x 189,7 x 13,4 мм.
В одиницях обсягу Galaxy Tab займає 275,1 см3, тоді як iPad - 617,2 см3.

Досить жерти очима планшет. Давайте-но пошукаємо на ньому шурупи.
Піддягаємо пластикову накладку з обох сторін док-станції в стилі Apple і виявляємо під нею 2 трилопатевими гвинта типу Tri-wing.

Трилопатеві гвинти - не найсильніша перешкода для розтину планшета народними умільцями. У нас є комплект викруток з 26 насадками (включаючи Tri-wing), щоб продовжити розправу над планшетом.

Наскільки сильно док-станція нагадує про пристрої Apple? Ось вам кабелі USB для наочного порівняння.

Використовуючи пластикові інструменти для розтину корпусів і гітарні медіатори, піддягаємо по периметру лицьову панель і відкріпляли від пластмасової задньої частини корпусу.

На щастя, в Galaxy Tab немає ніяких саморазрушающихся мідних затискачів, на відміну від iPad.

Відкріпивши все пластмасові засувки, можна зняти задню частину корпусу Galaxy Tab.

З внутрішньої сторони задньої частини корпусу ми бачимо важку пластину електромагнітного щита, розташовану над процесором і мікросхемами пам'яті на материнській платі.

Пластикова конструкція задньої частини корпусу безсумнівно сприяє гарному прийому при використанні бездротового зв'язку. Використання пластика дозволило фірмі Samsung обійти креативні методи конструкторів Apple iPad щодо поліпшення передачі сигналу.

Майже половину корисної площі Galaxy Tab займає акумулятор.

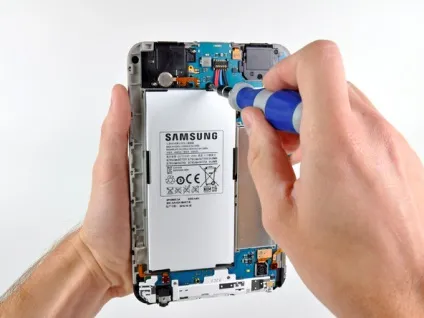

Акумулятор кріпиться до задньої панелі одним-єдиним гвинтом з хрестовим шліцом.

Щоб від'єднати акумулятор, потрібно витягнути його роз'єм з гнізда на материнській платі.

Батарея Galaxy Tab весіт81 грам і становить приблизно 55% ваги і 60% ємності гігантської батареї iPad.

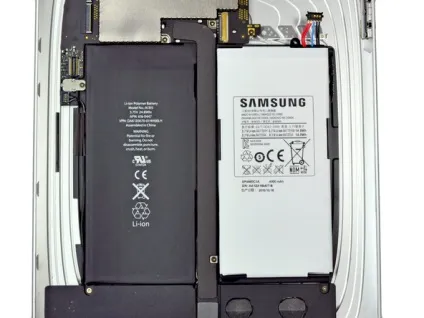

Як видно на зображенні, батарея Galaxy Tab приблизно в 2 рази менше батареї iPad.

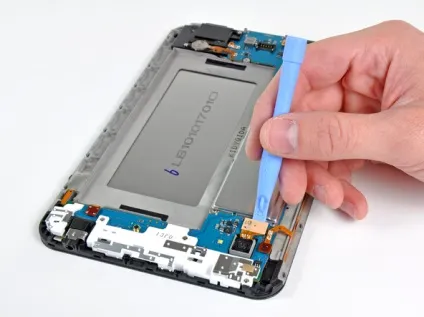

За допомогою пластикового інструменту відкріпляли роз'єм шлейфу основної камери.

Прощай, основна камера ...

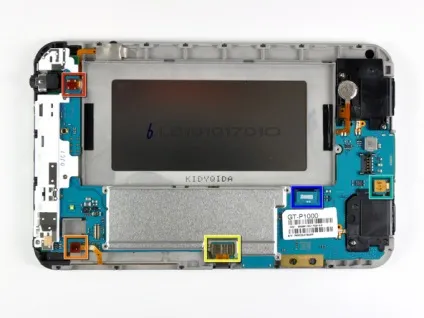

Щоб зняти материнську плату, потрібно спочатку від'єднати кілька шлейфів:

• шлейф роз'єму для навушників / мікрофона (обведений червоним)
• шлейф кнопки регулювання гучності (обведений помаранчевим)
• шлейф сенсорного екрану (обведений жовтим)
• шлейф світлодіодного підсвічування кнопок управління (обведений бірюзовим)
• дата-кабель дисплея (обведений синім)

Материнська плата кріпиться до задньої панелі 7 гвинтами з хрестовим шліцом.

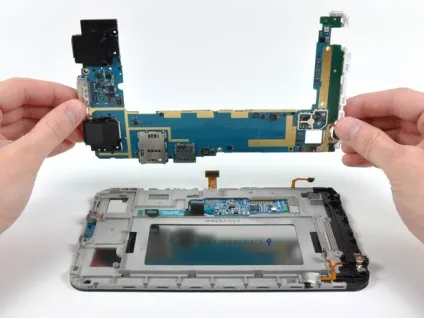

Щоб зняти материнську плату, її потрібно відкріпити від задньої панелі.

Фронтальна камера легко відкріплюється від материнської плати.

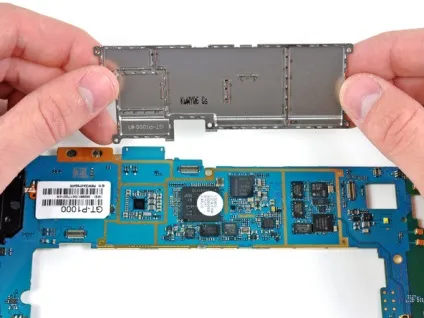

Давайте-ка знімемо ці страшні електромагнітні щити і подивимося на електронні схеми Galaxy Tab.

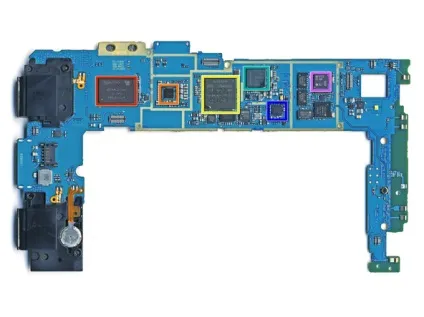

З фронтального боку материнської плати знаходяться (за даними порталу UBM TechInsights):

• NAND-флеш пам'ять SanDisk SDIN4C2 16 Гб MLC (обведена червоним)
• Інтегральна схема управління живленням Maxim 8998 (обведена помаранчевим)
• Samsung S5PC110A01 + Samsung KB100D100YM (1 Ггц процесор для мультимедійних пристроїв Hummingbird + 8 Гб пам'яті MLC Flex OneNAND, 1 Гб пам'яті OneDRAM і 3 Гб пам'яті DDR для мобільних пристроїв) (обведені жовтим)
• Модем Infineon PM9801 (X-GOLD 616 HSDPA / HSUPA / EDGE) (обведений бірюзовим)
• Аудіокодек Wolfson Microelectronics WM8994 (обведений синім)
• Радіочастотний приймач Infineon PMB5703 (обведений рожевим)

На звороті материнської плати знаходяться:

• Приймач Broadcom BCM4329 (Bluetooth / FM / WLAN) (обведений червоним)
• Гіроскоп STMicroelectronics L3G4200D (обведений помаранчевим)
• Контролер сенсорного екрану ATMEL MXT224 (обведений жовтим)
• GPS-приймач Broadcom BCM4751 (обведений бірюзовим)
• 2 гучномовця біля док-станції утворюють аудіосистему Galaxy Tab (обведені синім)

Так що ж робить Samsung Galaxy Tab реальним конкурентом iPad? Відповідь криється в процесорі.

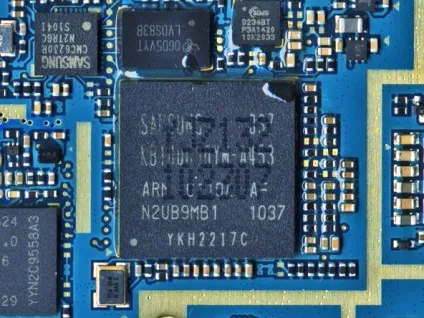

У Galaxy Tab встановлений процесор для мультимедійних пристроїв Samsung S5PC110A01.
Як і процесор A4 в iPad, процесор Hummingbird з тактовою частотою 1 ГГц побудований на базі архітектури ARM у виконанні «корпус-на корпусі» для поліпшення швидкодії та ефективності внутрішніх процесів.

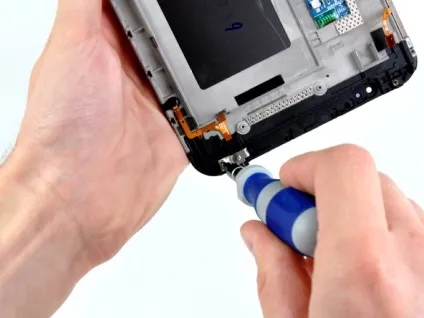

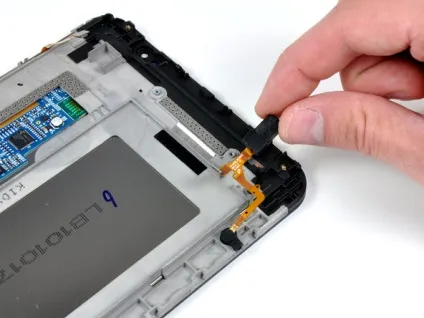

Модуль роз'єму для навушників / мікрофона закріплений на задній панелі одним гвинтом з хрестовим шліцом.

Його потрібно злегка підчепити, щоб відклеїти, і зняти з корпусу Galaxy Tab.

На щастя, роз'єм для навушників не кріпляться до материнської плати. Так що його нескладно замінити при пошкодженні, якщо ви випадково упустите планшет з підключеними навушниками.

Подібні ідеї були і у Apple щодо iPad.

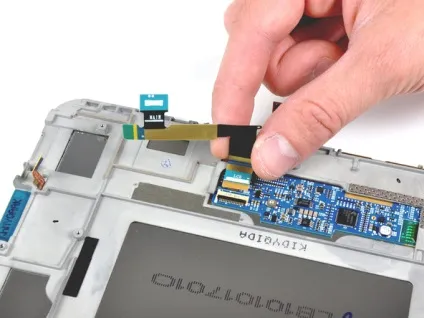

Злегка подденьте дата-кабель дисплея, відкріпите самофіксуються роз'єм і від'єднайте кабель від модуля лицьовій панелі.

На жаль, для зняття лицьовій панелі потрібно прогрівання.
Прогрів панель термофеном і обережно піддягаючи, відокремлюємо її від корпусу.

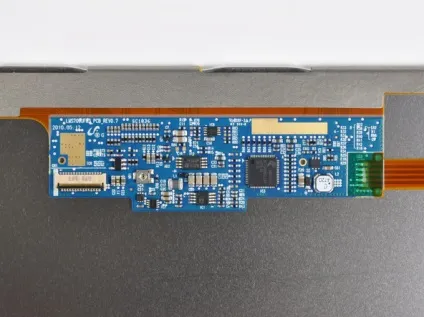

Сенсорний екран виробництва Atmel захищений скляною передньою панеллю Corning Gorilla Glass.

По всій видимості, Galaxy Tab можна також використовувати в якості бронезахисту.

У Galaxy Tab встановлений ЖК-дисплей Super TFT, що забезпечує поліпшену якість зображення і кут огляду в порівнянні зі звичайним екраном.

Хоча дозвіл екрана Galaxy Tab (1024 × 600) нижче, чому екрану iPad (1024 x 768), у нього більше щільність пікселів (169 пікселів на дюйм у Galaxy Tab проти 132 у iPad).

169 пікселів на дюйм - це добре, але явно недостатньо для нас. Ми вважаємо за краще дисплей Retina в iPhone 4 з щільністю 326 пікселів на дюйм.

Простота ремонту планшета Samsung Galaxy Tab: 6 з 10 (10 балів означають максимальну простоту).

• До всіх компонентів можна дістатися без застосування паяльника.
• Акумулятор підлягає заміні користувачем.
• Трилопатеві гвинти типу Tri-wing призначені для відлякування початківців ремонтників, але з ними легко впоратися за допомогою гарного набору викруток з насадками, як у iFixit.
• Для зняття ЖК-дисплея необхідний термофен.
• Розтин Galaxy Tab - вельми важка задача; одними пластиковими інструментами тут не обійтися.

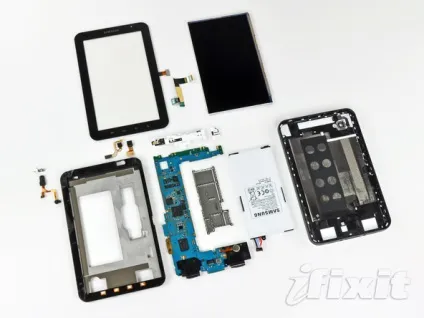

Як і конкурентна модель, iPad 3G, планшет Samsung Galaxy Tab не витримав натиску майстрів iFixit.
