Розбираємо ноутбук Sony Vaio VGN-NR

попередження

використовувані інструменти

PH1 хрестова викрутка Phillips

2 мм плоска викрутка

Перш за все вимкніть ноутбук і зніміть акумулятор.

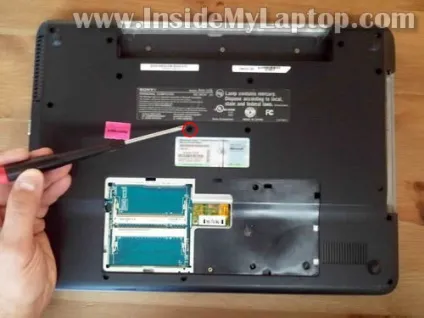

Доступ до обох модулях пам'яті можливий з нижньої панелі ноутбука. Викриття гвинт, який кріпить кришку відсіку модуля пам'яті. Зніміть кришку.

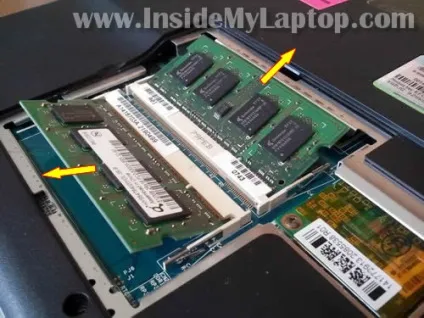

Відкрийте засувки і витягніть модулі пам'яті з роз'ємів.

Викриття три гвинта, за допомогою яких кріпиться DVD-привід. Витягніть DVD-приводи з корпусу ноутбука.

Викриття гвинт, що кріпить клавіатуру.

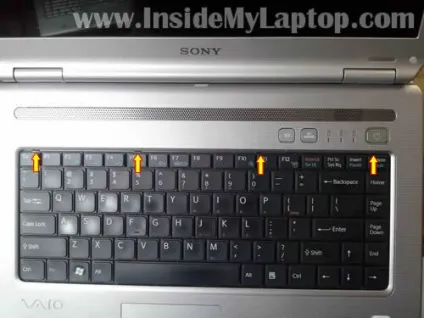

До верхньої кришці клавіатура кріпиться за допомогою чотирьох пружинних засувок. На фотографії засувки відзначені стрілками.

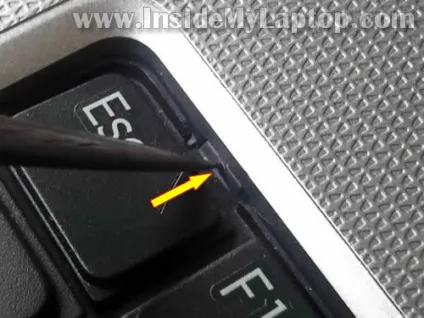

Щоб зняти клавіатуру, необхідно відкрити всі чотири засувки. Натисніть на засувку за допомогою гострого об'єкта. Клавіатура трохи піднімається, не дозволяючи клямці знов закритися. Відкрийте всі чотири засувки.

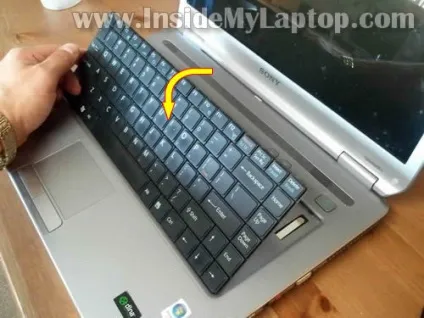

Тепер можна підняти клавіатуру. Переверніть її і покладіть на упор для рук. Робіть все акуратно, так як клавіатура все ще приєднана до материнської плати.

Тепер відкритий доступ до роз'єму кабелю клавіатури. Необхідно відкрити засувку роз'єму і від'єднати кабель.

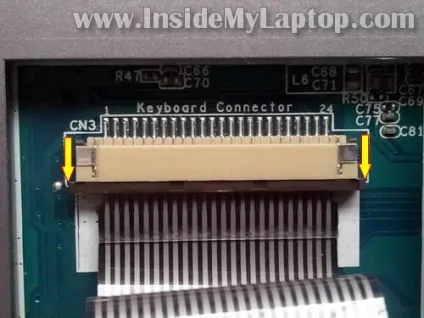

На наступному малюнку роз'єм кабелю клавіатури показаний із закритою засувкою. Щоб відкрити засувку роз'єму, потрібно змістити коричневий язичок приблизно на 2 мм в напрямку, зазначеному двома стрілками. Коричний язичок повинен залишатися на білому підставі. Чи не зрушуйте його занадто далеко. Язичок не повинен відділятися від основи роз'єму.

На наступному малюнку показаний роз'єм із закритою засувкою. Як видно, коричневий язичок знаходиться на підставі, але засувка відкрита. Від'єднайте кабель клавіатури від роз'єму.

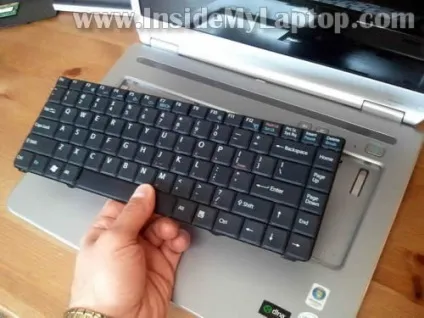

Тепер можна зняти клавіатуру.

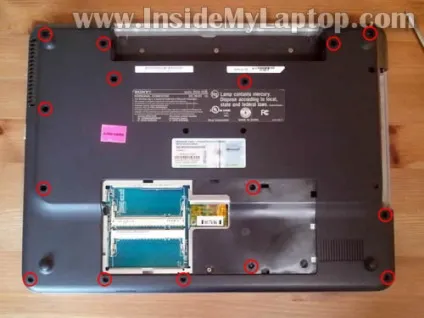

Викриття всі гвинти, розташовані в нижній частині ноутбука. Ці гвинти скріплюють нижню і верхню кришки.

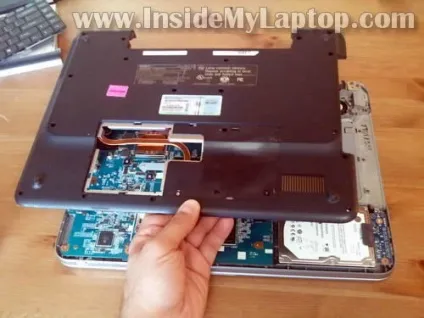

Підніміть і зніміть нижню кришку.

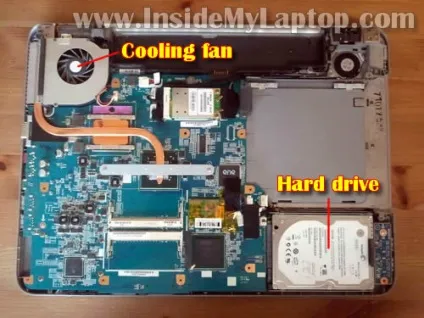

Після зняття нижньої кришки відкривається доступ до вентилятора, карті бездротового зв'язку, процесору і жорсткого диска. В даному випадку наша мета замінити жорсткий диск. Примітка. Щоб зняти вентилятор, попередньо необхідно зняти радіатори. Це не така вже й складна операція.

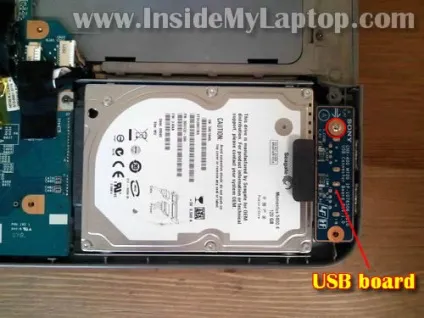

Викриття один гвинт, який кріпить USB-плату. Підніміть USB-плату і витягніть її з корпусу ноутбука.

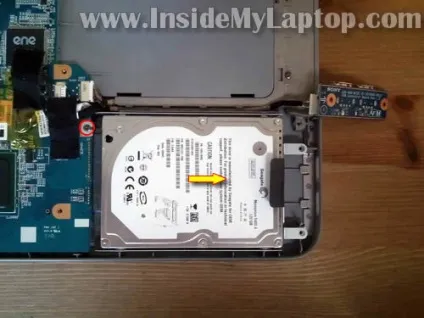

Викриття гвинт, що кріпить жорсткий диск в зборі. Посуньте жорсткий диск вправо, щоб від'єднати його від материнської плати.

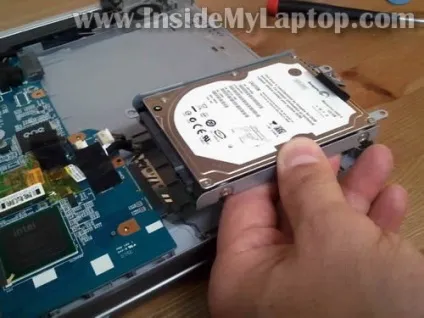

Підніміть жорсткий диск в зборі. Тепер зніміть несправний жорсткий диск з кронштейна і замініть його новим. Це звичайний 2,5-дюймовий жорсткий диск SATA. В цей ноутбук можна встановити будь-який 2.5-дюймовий диск SATA.

Можливо, дані інструкції з розбирання підходять і для інших моделей ноутбуків Sony Vaio: VGN-NR110, VGN-NR115, VGN-NR123, VGN-NR140, VGN-NR160, VGN-NR180, VGN-NR185, VGN-NR220, VGN-NR240 , VGN-NR260, VGN-NR270, VGN-NR280, VGN-NR285, VGN-NR290, VGN-NR295, VGN-NR298, VGN-NR305, VGN-NR310, VGN-NR320, VGN-NR330, VGN-NR360, VGN -NR380, VGN-NR385, VGN-NR398, VGN-NR420, VGN-NR430, VGN-NR460, VGN-NR475, VGN-NR480, VGN-NR485, VGN-NR490, VGN-NR498.

Збірку проводити в зворотному порядку.
