Як провести ремонт датчика рівня палива

Ремонт датчика рівня палива - важливий процес. Нехай навіть функціонування цього агрегату не має прямого впливу на безпеку водіння. його невірні дані можуть послужити причиною виникнення аварійних подій на дорозі.

Саме виходячи з відомостей, які демонструє вимірник, можна планувати поїздки або заправку авто. Тому не рекомендується відкладати, а здійснювати лагодження або заміну датчиків вчасно. Для того, щоб запобігти неприємностям на дорозі, необхідно знати, що являє собою система цього пристрою, як її перевіряти і регулювати. Прикладом послужить модель ВАЗ 2110.

Електронний показник рівня пального

Датчик покажчика рівня палива - один з головних контролюючих органів автомобіля. З його допомогою автомобіліст отримує інформацію, яка виводиться на передню панель приладів, про наявність палива в баку. В основі цього механізму - резистор з рухомим контактом (крайні значення опору - 50-300 Ом), який змінює свій стан під час коливання поплавка:

Якщо змінюється кількість бензину, поплавок рухається і змінює опір резистора;
Як тільки обсяг пального досягає найменшої цифри, відбувається замикання контакту, а він повідомляє водія про це. Зазвичай сигнал виводиться на цифровий датчик рівня палива. Лампочка загоряється, коли в ємності залишається 5-6 л. пального.

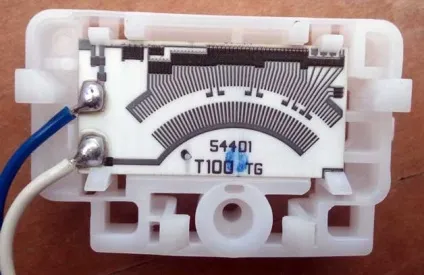

Резистор датчика рівня палива

Якщо ви помітили, що пристрій відображає невірну інформацію або зовсім відсутня реакція на зміну кількості бензину, потрібно його демонтувати, перевірити стан, і якщо виявлені несправності в системі - змінити на новий.

У транспортних засобах радянського виробництва ВАЗ. контролюючий прилад розташовується безпосередньо в баку. Для того, щоб заощадити місце, він встановлюється разом з паливним насосом. Тому, якщо вам потрібно змінити ДУТ (датчик рівня палива), то доведеться демонтувати і топлівозаборнік. Перш за все, щоб отримати доступ до приладу, потрібно прибрати заднє сидіння і зняти спеціальний люк.

Датчик рівня палива в зборі з паливним насосом

Ремонт датчика рівня палива ваз 2110

Необхідно відключити кнопку, яка відповідає за подачу на акумулятор команди «мінус». У разі, якщо вона відсутня - потрібно скинути клему з акумуляторної батареї.

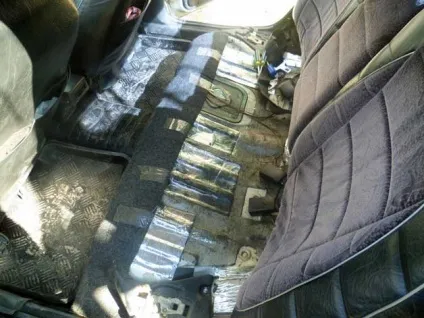

Відкрити дверцята, відкріпити заднє сидіння і зняти його. Дістати з салону і прибрати в сторону.
Відсунути шумоізоляцію, щоб забезпечити зручний доступ до оглядового люка в кузові.
Використовуючи хрестоподібну викрутку, розкрутити гвинти, на яких кріпиться люк. Зняти його кришку.

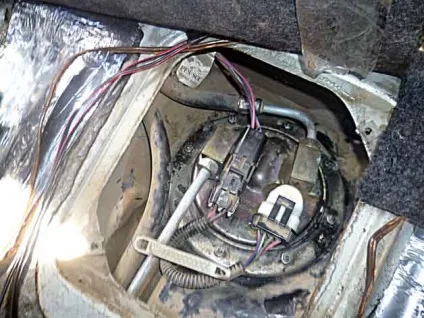

Підготовка до демонтажу паливного насоса

Відкинути проводку, яка підходить до гнізда.

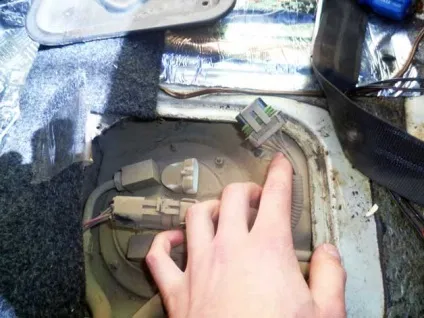

Процедура відключення електричного роз'єму насоса

Щоб було зручно демонтувати паливний насос, відкрутити штуцери і розвести трубки для надходження бензину в сторони. Для цього рекомендується застосовувати ключ на 17.

Розкрутити і вилучити гайки, на яких кріпиться притискне кільце. Застосовуючи ключ на 7, це буде зовсім не складно. У разі, якщо ви протягом довгого часу не демонтували паливний насос, а гайки вкрилися іржею, використовуйте універсальне мастило WD-40. Вона дозволяє успішно подолати утворилася іржу.

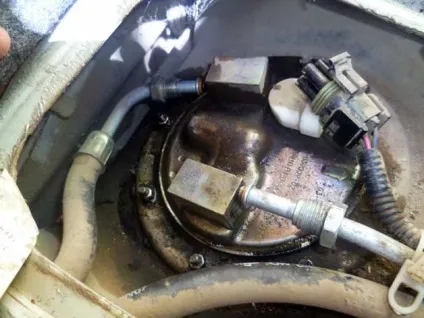

Процедура відключення насоса від паливної магістралі

Коли знято кріплення, потрібно підчепити кільце і дістати з резервуара повністю всю конструкцію (включаючи важіль і поплавець). Важливо проявити особливу обережність, щоб механізм не пошкодився.

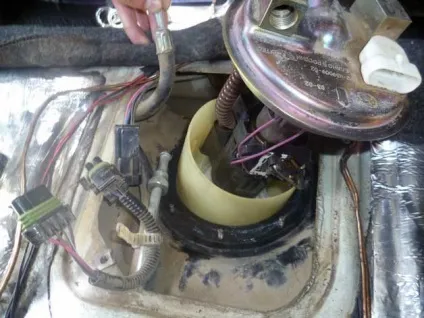

Витяг насоса з бака

Відкрутити гвинтики, на яких фіксується ДУТ, хрестоподібної викруткою і зняти електронний датчик рівня палива.

Витягти з кожуха напрямні. Що стосується кріплень - вони легко відгинаються викруткою.

Викрутити болти, які знаходяться на кришці паливного насоса. В цей же час закріпити гайку ключем на 5.

Зняти кришку - під нею виявиться контролер пального. Тепер ніщо не завадить оглянути деталь і розібратися з принципом її роботи.

Перевірити працездатність ДУТ, при виявленні неполадки замінити вузол.

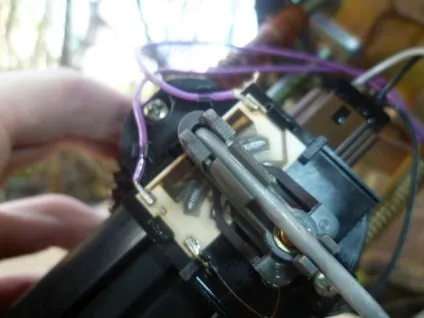

Перевірка датчика рівня палива

Повернути всі комплектуючі в зворотному порядку. Єдиним нюансом є потреба обробити бензіноустойчівим герметиком область, де притискне кільце прилягає до прокладання.

Установка паливного насоса в бак

Перевірка і ремонт датчика рівня палива ВАЗ 2106

Перш, ніж позбавлятися від старого приладу і замінювати його на новий, слід переконатися в тому, що він дійсно вийшов з ладу. Здійснити це можна кількома способами:

Якщо приймач спотворює показники, можна просто його відрегулювати. Спочатку підключіть його і вручну змінюйте положення важеля. При цьому стежите за стрілкою показника бензину. У робочому стані вона буде рухатися, відповідно поплавця. Якщо він знаходиться знизу - стрілка буде вказувати на «0», а зверху - на «1». Якщо стрілка показує неправильні в тому чи іншому положенні, спробуйте підігнути регулювальний язичок з будь-якого боку. Це посприяє тому, що поплавок буде опускатися ще нижче або вище. Такий ремонт датчика рівня палива дозволить відрегулювати свідчення найбільш точно.

Регулювання і ремонт датчика рівня палива

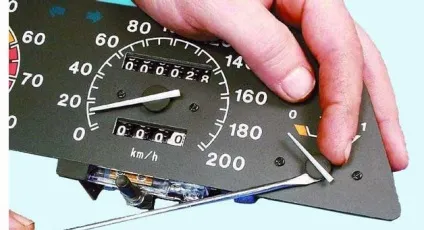

Налаштуйте ДУТ безпосередньо на передній панелі приладів. Щоб зробити це, потрібно лише виключити запалювання і розібрати її. Далі зніміть стрілку, підключіть пристрій до системи. Після того, як пройшло пару хвилин, можна змінювати положення поплавця вгору (як при наповненої ємкості) і одночасно виставляти стрілку. Після цього переконайтеся, що вона демонструє вірну інформацію при різних положеннях поплавка.

Юстирування датчика палива на приладовій панелі

Якщо стрілка вказує на наявність повного резервуара бензину, хоча в дійсності це зовсім не так, виконуйте наступні кроки:

Перевіряємо справність проводки ззаду передній панелі приладів. Перед цим зніміть пристрій і підтягніть гайки, прикріплені до покажчиків і забезпечують наявність контакту.
Зверніть увагу на вузли, розташовані під ручником машини. Нерідко саме в їх неполадки криється збій в роботі ДУТ.
Трапляється, що всі механізми, в тому числі вимірювач бензину, справні, а стрілка все одно правильно не відображує ступінь наповненості паливного бака. Так буває, якщо встановлена модель керуючого утройства старого зразка випуску. Такий пристрій не підлягає відновленню - його потрібно замінювати.
Якщо причина в тому, що збилася стрілка, варто натиснути на кнопку добового пробігу і включити запалювання.
Черговий причиною збоїв в нестабільному функціонуванні регулятора обсягу пального може стати окислення контактних пластин.
