Як прокладається зовнішній водопровід - рекомендації

Для зовнішнього водопроводу відмінно підходять труби з поліетилену низького тиску - ПНД. В даному випадку слово «низьке» відноситься до технології виготовлення матеріалу. А там все навпаки: «низький тиск» - означає більш високу міцність поліетилену. А технологія «високого тиску» - менші показники по міцності.

Матеріал труб для зовнішнього водопроводу

Тепер подивимося що з цього «низького тиску» виходить. А на виході є відмінний трубопровід, з наступними характеристиками:

• Діаметр труб зовнішній - від 25 мм.

• Температура рідини - до 40 градусів (для гарячого водопостачання трубпорвод не підходить. Тільки холодна вода).

• Температура плавлення матеріалу - близько 125 градусів.

• Пластичність матеріалу, що дозволяє трубопроводу витримувати заморожування з водою, без зміни показників міцності.

• Абсолютна корозійна стійкість, Відсутність відкладень зменшують пропускну здатність, зносостійкість (стійкість до стирання), термін служби 50 років і більше.

• Гранична простота збірки на обтискних фітингах. Але фітинги повинні перебувати в доступних місцях, в іншому випадку трубопровід потрібно зварювати.

• Може поставлятися в бухтах понад 50 метрів. Або окремими прямолінійними трубами довжиною до 12 метрів.


Як бачимо, перед нами дійсно відмінні труби для прокладки зовнішнього водопроводу для будинку.

Важливо, що вони можуть поставлятися довжиною до 1 кілометра в бухтах. Адже для зовнішнього трубопроводу головне, - це відсутність з'єднань по всій довжині, особливо неприйнятні з'єднання на різьбі.

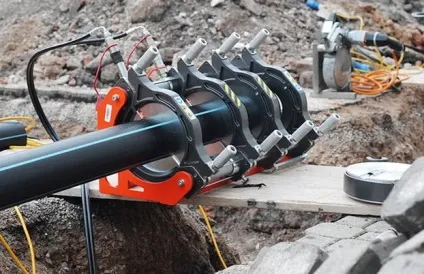

Для труб ПНД можливе зварювання окремих шматків за допомогою спеціального зварювального апарату. Але його застосування означає, що трубопровід самостійно провести не вийде, так як це обладнання зазвичай можна знайти тільки в спеціалізованих організаціях, або приватних конторах, що займаються трубами. Тому, якщо при веденні робіт розраховуєте тільки на власні сили, потрібно вибрати для укладання трубу єдиним шматком.

При прокладанні зовнішнього трубопроводу в траншеї подбайте про те, що б він складався з цільного шматка труби. Якщо не це виходить, то труби ПНД можна зварювати воєдино спеціальним зварювальним апаратом. В крайньому випадку, можна з'єднати трубопровід і фитингом, але тоді потрібно обов'язково облаштувати оглядовий колодязь для контролю за станом з'єднання і його ремонту.

Тепер розглянемо який потрібен діаметр труб.

Діаметр зовнішнього водопроводу

Перш за все, потрібно з'ясувати, а скільки води буде споживатися, яка довжина буде у труби і який тиск на вході. Тоді можна приступити до вибору діаметра за таблицями підбору. Але, щоб не здаватися зайвими міркуваннями, можна взяти до уваги наступне.

Трубопровід повинен забезпечувати всіх одночасно-які працюють споживачів без істотної втрати тиску. Зазвичай приймається до розрахунку для звичайного житлового будинку 3 - 4 одночасно-які працюють точки водозабору. Одна точка споживає 5 - 6 літрів води за хвилину (приблизний витрата води на водопровідному крані). Тоді зрозуміло, що трубопровід повинен пропускати через себе мінімум 20 літрів в хвилину без турбулентності потоку (різкого стрибка опору).
Як не дивно, але навіть поліпропіленова труба довжиною до 5 метрів з зовнішнім діаметром 20 мм підходить під ці умови.

Слід враховувати, що це відноситься до нормального тиску в 2 - 3 бар. А який тиск створює джерело в конкретному випадку? Якщо вона низька, то і діаметр труби повинен бути більше.

Загалом, для зовнішнього трубопроводу беремо трішки з запасом.

• Якщо довжина буде до 10 метрів - можна застосувати і 25-мм поліетиленову трубу (зовнішній діаметр).

• Якщо довжина до 30 метрів - то вже краще вибрати 32 мм.

• А понад 30 метрів - 38 мм.

• Якщо джерелом води буде насос, що працює на накопичувач в будинку, то його потрібно забезпечити і магістраллю, яка б відповідала його характеристикам, зазвичай 32 - 38 мм.


глибина траншеї

Глибина закладки водопроводу вельми важлива. Вона повинна бути більше ніж глибина, на яку промерзне грунт. Глибину промерзання грунтів в даному районі можна дізнатися за спеціальними картками. Але вона може значно відрізнятися в залежності від наявності вологи в грунті. Глина промерзає глибше, пісок набагато менше. Загалом, потрібно з'ясувати у фахівців водоканалу, на якій глибині закладати трубопровід, що б він не замерз.

Варіанти монтажу з обігрівом водопроводу спеціальним нагрівальним кабелем під шубою утеплювача, звичайно, мають право на життя. Але навіщо додавати зайві проблеми на довгий час, - витрати електроенергії, ремонт зі зворотним відкопуванням водопроводу ... Краще відразу вирити траншею достатньої глибини і закласти водопровід як годиться.

Процес монтажу зовнішнього водопроводу

• Пробивається траса траншеї. Робиться розмітка.




• Проводиться риття траншеї на достатню глибину і шириною не менше 0,5 метра. Дно траншеї розрівнюється.

На дні викладається піщана підсипка висотою 10 см. Вона розрівнюється і утрамбовується.

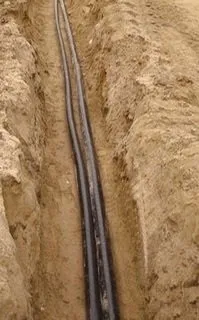

У траншею по центру укладається водопровідна труба.

Робляться гідравлічні випробування трубопроводу: - 2 години водою без тиску, потім півгодини під робочим тиском, потім ретельний огляд трубопроводу. Без проведення цієї процедури не рекомендується робити засипку труби. (Випробування згідно БНІП).

Труби засипаються піском на висоту 15 см від труби, пісок утрамбовується.

Траншея засипається грунтом, зверху укладається родючий шар.

Додаткові вимоги

Рекомендується облаштовувати траншею таким чином, що б водопровід отримав зворотний ухил до джерела. Це запобіжить застій води в разі відсутності водоспоживання тривалий час. Але можливі й інші конфігурації трубопроводу в залежності від рельєфу. Тоді рекомендується в найнижчій точці трубопроводу зробити дренажний кран, для зливу води з труби.

Заведенням в будинок повинна здійснюватися на тій же глибині, що і знаходження трубопроводу в траншеї. І тільки під будинком (в утепленій зоні) трубопровід може підніматися до поверхні.

Введення водопроводу через отвір в фундаментної стіні повинен здійснюватися в спеціальній гільзі, - відрізку металевої труби. Там трубопровід утеплюється і герметизується, що б грунтові води не потрапляли в підвал.

Установка фитинга на поліетиленовий трубопровід ПНД

Різка трубопроводу повинна здійснюватися під прямим кутом, для цього існують спеціальні ножиці, якими можна скористатися.

Для поліетиленового трубопроводу можна придбати різні фітинги.

• Трубопровід обрізається під прямим кутом.

• Стикуються краю очищаються з використанням мильного розчину.

• На фітингу відгвинчується накидна гайка на кілька оборотів. Труба вставляється в фітінг, після чого накидна гайка загортається зі значним зусиллям, чим досягається ущільнення з'єднання.


Ось власне і все, - труби обрані, укладені, в будинок заведені. І перше що вони повинні зустріти - вхідний аварійний кран, який дозволяє перекрити водопостачання всього будинку при необхідності. На ньому ж робиться і перехід з труб ПНД на поліпропіленові, які найкраще підходять для розведення всередині приміщення.
