Трехверстовку (3-х верстовку, Військово-топографічна карта 1860-90 року) прив'язати в OziExplorer дуже легко. Точність, з якою карта буде відображати реальне місце розташування залежить не від якості прив'язки - прив'язавши таким способом, хороша карта показала б вам реальну картину. Все залежить від самого зображення старої карти.

По-перше, цілий лист 3-х верстовкі за розмірами дуже великий - підвищити реальність можна прив'язуючи певні квадрати.

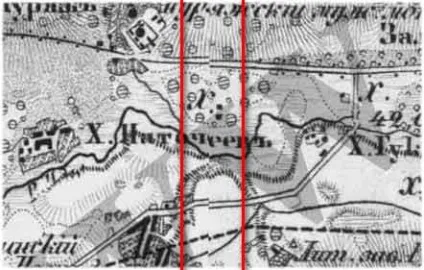

По-друге, зображення старих карт спочатку мають зрушення, які спотворюють реальну прив'язку. Ось приклад

Як прив'язати трехверстовку в oziexplorer за 10 хвилин, мд арена old

А по-третє, не забуваємо що ці карти малювалися (саме малювалися) в 19 столітті, і інструменти для створення їх були відповідні часу. І можна легко переконається (прив'язавши), які похибки виникають на одному цілому аркуші в розмаху 60 кілометрів. Хтось 130 років тому креслив при гасниці, а ми тепер перевіряємо за допомогою GPS навігації. Хоча і там і тут координати, але одна справа зробити карту знімаючи на місцевості, інше за допомогою аерофотозйомки.

І все ж можна отримати картину на місцевості, найчастіше точність об'єктів +/- 150 метрів, що легко дозволяє знайти потрібну точку для копа з металодетектором.

Як прив'язати трехверстовку в OziExplorer

У мене є: потрібне зображення старої карти (в прикладі лист трехверстовкі 23-14), програма OziExplorer, прив'язаний генштаб кілометрівка і кілька треків по дорогах необхідного квадрата (або листа, хто що прив'язує).

Першим завданням у мене стоїть - знайти пару однозначних точок на старій і сучасній карті. Я спочатку припускаю що більшість великих доріг залишилися на своїх місцях. Плюс церкви. До речі, одних церков може не вистачити на необхідному квадраті, хоча по ним точність була б найкраща - залишаються дороги та рельєф. Прив'язка карти по рельєфу - якби йшлося про картах, в одному часовому відрізку, це варіант, але на різниці в 120 років рельєф залишається тільки в загальних рисах. Теж саме і річки - я бачив приклади коли стара картинка і сучасна були просто не можна порівняти.

Церкви і великі Дороги

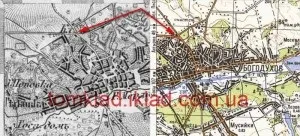

Знаходимо 2 загальні точки. Перша точка це розвилка в районі Богодухова

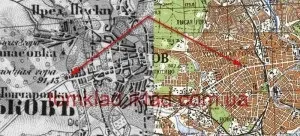

Друга точка це церква в районі міста Харків. Зверніть увагу що відстань між точками повинно бути пристойним - це спростить подальшу ініціалізацію старої карти в OziExplorer.

Далі переходимо до програми OziExplorer

Прив'язка старої карти (3-х верстовкі) в OziExplorer

Відкриваємо генштаб в Ozi Explorer і шукаємо ці 2 точки. Ставимо на них поінти і зберігаємо в файл.

Завантажуємо файл зі збереженими точками. Відкриваємо картинку старої карти трехверстовкі - Файл, Завантажити та відкалібрувати карту. Я спочатку ставив Пулково тисячу дев'ятсот сорок один (1) і Mercator - грався проекціями потім, але за базу брав цей набір

Відразу включив показати маркери кутів і паралельно присував кути до робочої області карти. На прив'язку це ніяк не вплине, але якщо ви прив'язуєте квадрат і потім плануєте його зшити з іншими це корисно зробити відразу.

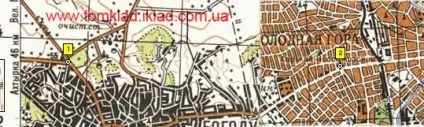

Вибираємо Точку 1. Ставимо на її на карті - ми вибрали перехрестя доріг в районі Богодухова. Далі натискаємо кнопку WP

З'явилося вікно, з точками, які ми відзначили заздалегідь і завантажили перед картинкою. Вибираємо першу точку. Переходимо на таб Точка 2 і робимо все те ж саме для точки 2 - церква в місті Харків (есно вибираємо з вікна WP другу точку).

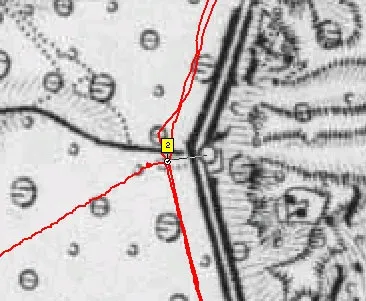

Зберігаємо карту. Тепер ми маємо прив'язку в першому наближенні. Про точність ще рано говорити, але «десь приблизно близько» вже є. Далі я завантажую свої треки на нову карту. Відразу бачу таку картину ... Десь відразу потрапили на дорогу (особливо біля церкви-точки)

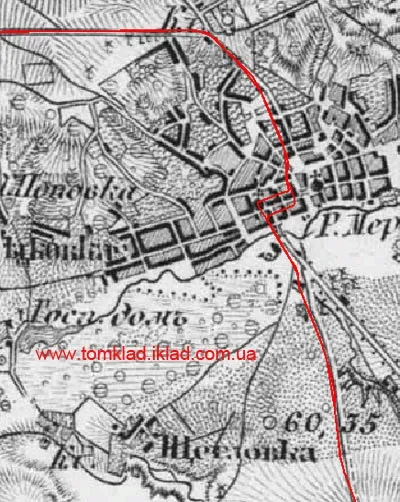

А десь поїхали далеко

Це добре що так - ти то зараз прив'язані на 2-х точках і мегалістов (розмір карти)!

додаємо точки

Підвищуємо точність додавання точок прив'язки. Принцип той же - шукаєте загальну точку, ставите поінт і в редагуванні прив'язки трехверстовкі додаєте його (з WP) в наступну точку прив'язки.

Загальні точки можна брати з готового треку (я припускаю що великі дороги стоять на місці, але звичайно не факт), але простіше шукати перехрестя, церкви, можливо мости

Можна таким способом задіяти всі 9 точок, які є в прив'язці. Зазвичай після кожної точки я зберігаю карту і перевірю що змінилося - можливо ви десь серйозно промахнулися. Якщо робити оптом і карта «поїхала» - доведеться по черзі відключати точки і дивитися яка з них дає похибку.

поліруємо прив'язку

Ось і настав самий мутний момент прив'язки - Проекція ... Як я писав раніше, я поставив спочатку Пулково одна тисячі дев'ятсот сорок один (1) і Меркатор, але це неправильно. А як правильно? Хтось радить поставити Бассель і Бонні

Але які цифри ввести в проекцію Бонні? Я наприклад спробував ці. Але чесно кажучи, відчутних зрушень не помітив. Загалом перебираю різні проекції - в одному місці прив'язка поліпшується, в іншому «з'їжджає», поправляєш де з'їжджає - йти де було тільки що все ок. І так можна возиться до ранку. Якщо я отримую такий результат, це супер

Але і такий мене влаштовує, все одно треба на поле буде шукати це місце по цеглині і кераміці

Я просто на місцевості зроблю поправку. Тут є вибір: або вбити годинник (дні) на прив'язку карти, або прив'язати швидко і витратити цей час на пошук на місцевості. Таку карту (цілком) прив'язати точно не можна й не дивно, 19 століття. Шукати все одно доведеться. Так що я обмежився на такий точності прив'язки і на практиці це мені дає відмінний результат.
