Як прив’язати типовий проект

Правила прив'язки робочої документації

Робоча документація - типові проекти, типові проектні рішення (призначені для прив'язки) і робоча документація повторного застосування підлягають прив'язці до конкретного майданчика будівництва. На кожному аркуші прив'язуємося документації ставлять штамп прив'язки
а) на першому аркуші

б) на наступних аркушах

Обкладинки та титульні листи основних комплектів робочих креслень типових проектів (типових проектних рішень), виданих у вигляді альбомів і випусків, що не прив'язують і замовнику не направляють

Штамп прив'язки наносять на вільному полі аркуша, переважно над основним написом або зліва від неї

Допускається не наносити штамп прив'язки на незмінні робочі креслення конструкцій, виробів і вузлів в разі їх повторного застосування організацією, що здійснила розробку та затвердження цих креслень. Зазначені робочі креслення записують у розділ документів, що додаються без зміни позначення

Вказівки щодо заповнення штампів прив'язки

При заповненні штампів прив'язки вказують:
а) у графі 1 - нове позначення прив'язувати документа;
б) в графі 2 - найменування організації, яка виконала прив'язку;
в) у графі 3 - найменування підприємства, що будується, будівлі або споруди, для яких виконана прив'язка;
г) в графах 4-7 - посади і прізвища осіб відповідальних за прив'язку, а також особи, яка здійснила нормоконтроль, їх підписи і дати підписання;
д) в графі 8 - інвентарний номер, присвоєний прив'язаному документу;
е) в графі 9 - кількість аркушів прив'язаного документа;
ж) в графах 10, 11 - підпис особи, яка прийняла прив'язаний документ на зберігання, і дату підписання

Внесення змін

Зміни в оригінали документів вносять зачеркиванием або підчисткою (змиванням). При цьому враховують фізичний стан оригіналу

Після внесення змін зображення, літери, цифри, знаки повинні бути чіткими, товщина ліній, величина просвітів і т. П. Повинні бути виконані за правилами, передбаченими відповідними стандартами ЄСКД і системи стандартів "Репрографія"

Змінні розміри, слова, знаки, написи і т. Д. Закреслюють суцільними тонкими лініями і поруч проставляють нові дані

При зміні зображення (частини зображення) його обводять суцільною тонкою лінією, що утворює замкнутий контур, і хрестоподібно перекреслюють суцільними тонкими лініями

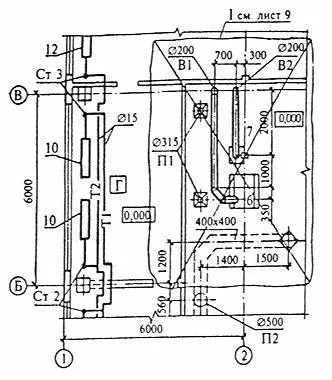

Якщо змінюваних ділянок зображення два і більше, то їм присвоюють порядкові номери, які проставляють римськими цифрами на полиці лінії-виноски відповідно до малюнком 1

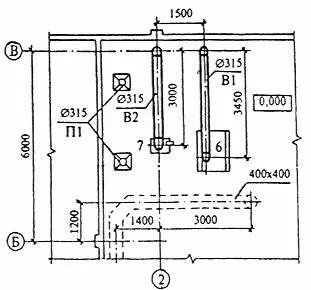

Над зміненою ділянкою вказують римською цифрою порядковий номер змінюваного ділянки зображення і напис "Замість перекресленого" відповідно до малюнком 2

Нове зображення зміненої ділянки виконують на вільному полі аркуша або на іншому аркуші без поворотів
Якщо нове зображення (частина зображення) розміщують на іншому аркуші, то у заміненого зображення вказують також номер аркуша, на якому знаходиться нове зображення

Якщо в основний комплект робочих креслень включають додаткові аркуші, то їм присвоюють чергові порядкові номери і записують в продовження відомості робочих креслень відповідного основного комплекту.
При нестачі місця у відомості робочих креслень для запису додаткових аркушів продовження відомості переносять на перший з додаткових аркушів. При цьому в кінці відомості робочих креслень, вміщеній в "Загальних даних", роблять запис: "Продовження відомості див. На аркуші (номер аркуша)", а над відомістю на додатковому аркуші розміщують заголовок: "Відомість робочих креслень основного комплекту (Продовження)" .
Номери і найменування анульованих аркушів у відомості робочих креслень закреслюють.
При зміні найменувань аркушів вносять відповідні зміни в графу "Найменування"

При зміні загальної кількості аркушів документа на його першому аркуші в основному написі вносять відповідні зміни в графу "Листів"

При виконанні додаткових і анулюванні раніше виконаних документів, що додаються вносять виправлення у відомість документів, що додаються відповідного основного комплекту робочих креслень

При виконанні додаткових і анулюванні раніше виконаних основних комплектів робочих креслень вносять виправлення у відомість основних комплектів робочих креслень

Основні написи на аркушах прив'язуємося документації, виданої у вигляді альбомів і випусків, залишають без зміни

Зміни при прив'язці рекомендується вносити в один екземпляр документа, який є в подальшому оригіналом, з якого виготовляють копії

Анульовані листи виключають з прив'язаною документації без зміни загальної нумерації аркушів

Додаткова інформація - див. ГОСТ 21.101-97
