Як правильно зробити зливову каналізацію навколо будинку порядок дій і будівельні норми

Перш ніж будинок стане фортецею, потрібно прийняти безліч превентивних заходів щодо його захисту від шаленої природи та інших напастей. Одна з таких заходів - інженерний захист території і будівель від підтоплення. Розбираємося, як правильно зробити зливову каналізацію, який тип системи вибрати.

Ми змушені внести ясність в це питання в зв'язку з неймовірною кількістю публікацій, що містять відомості про те, що водостічна система - це лівневка, зливова каналізація, зовнішня зливова каналізація і так далі, а сама нещасна зливова каналізація - дренажна система.

Каналізація - система каналів. Канал розташовується виключно в землі - навіть якщо він відкритий. На даху ніякі канали розташовуватися не можуть - водостічна система апріорі не може бути частиною зливової каналізації. Ні під яким соусом! Навіть якщо так:

Незважаючи на те, що площа скатів даху необхідно знати - ця величина потрібно в розрахунках; незважаючи на те, що водостоки направляють потоки води саме в ливневку, водостічна система - це водостічна система, а дощова каналізація - це дощова каналізація. Ніхто ж не називає кухонної каналізацією водопровід тільки за те, що вода з нього прямо йде в систему водовідведення. На схемі водостоки присутні (щоб було зрозуміло, як правильно встановити елементи зливової каналізації), але не є її частиною (тому й не перераховані в складових).

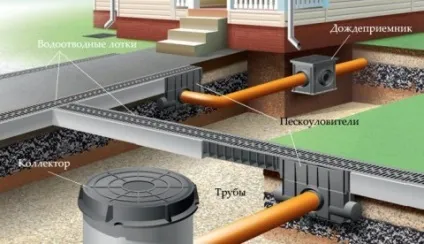

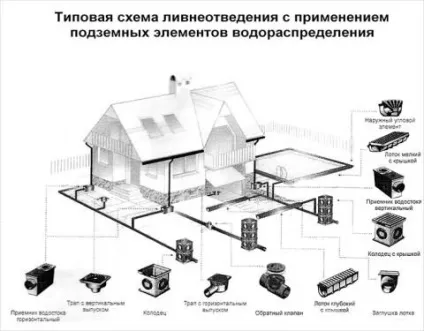

Типова схема зливової каналізації

Призначення водостічної системи - збір, відведення з покрівлі атмосферних опадів, талих вод.

Призначення дощової каналізації - захист будівель і споруд від підтоплення, збір і транспортування в колектори атмосферних опадів і талих вод з території ділянки і з водостоків.

Призначення дренажної системи - збір, відведення грунтових, інфільтрованной (проникли в грунт дощових, зливових, талих) вод з метою створення сприятливих умов для будівель, людей, рослинності, с / г культур. Дренаж регулює водний баланс грунту.

Дренажна система може відводити води в колектори зливової каналізації, але це не робить першу синонімом останньої. Інженерний захист територій регламентує СНиП 2.06.15-85, де чорним по білому:

В якості основних засобів інженерного захисту слід передбачати обвалування, штучне підвищення поверхні території, русло регулюють споруди і споруди по регулюванню і відведення поверхневого стоку, дренажні системи і окремі дренажі та інші захисні споруди.

Каналізація дощова, але її називають зливової, і це вже увійшло в звичку. Зливова каналізація буває:

відкритої - відводять воду лотки, канали відкриті, від сміття їх захищають решітки;
закритою - зібрана дощоприймачі вода надходить в підземний трубопровід;
змішаної - відкриті окремі елементи, але в кінцевому підсумку вода надходить в підземний трубопровід.

лотки, які беруть потоки води і що направляють їх в дренажні колодязі або трубопровід;
заглушки для літаків, що перешкоджають безпідставного потоку води;
піддони, що збирають воду біля ганку, вхідної групи, гаражних воріт і напрямні її в канали;

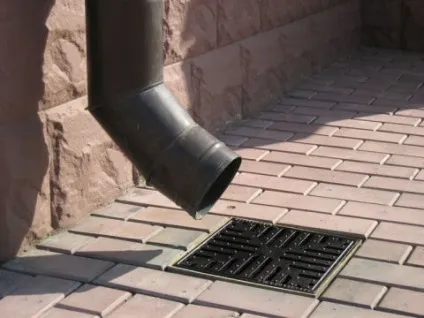

трапи, що відводять воду від зовнішніх зливостоків в канали;
приймачі відсотків, що збирають воду конкретно з водостічних труб;
канали, що транспортують воду в колектори;
колектори;
оглядові колодязі, що забезпечують доступ до елементів системи для їх періодичного обслуговування;
пескоуловители, що затримують листя та інше сміття;
зворотні клапани;
фасонні деталі (муфти, відводи, трійники і ін.).

Трапи з горизонтальним або вертикальним випуском виготовляють з пастками для листя і запахозапірающім пристроями, лотки - із захисними решітками.

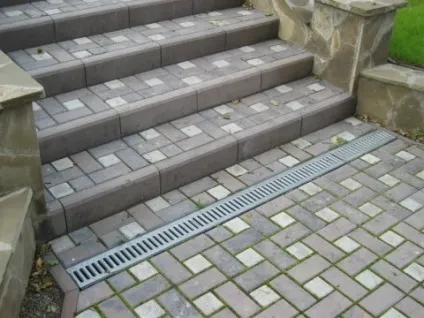

Лотки з решітками

Трубопровід - підземні канали. Він складається з труб, з'єднаних фасонними деталями.

Елементи виробляють з бетону, залізобетону, азбестоцементу, пластика.

Зворотний клапан ставлять на трубу, щоб уникнути зворотного ходу води (у разі засмічень, переливів). Механізм простий - за перекриття зворотного потоку відповідає заслінка: під тиском води вона приймає горизонтальне положення і блокує трубу. Як тільки тиск спадає, заслінка займає вихідне положення.

Є два різновиди поверхневої частини зливової каналізації - точкова і лінійна. Трапи - елементи точкової ливневки, лотки - лінійної. Вибір того чи іншого різновиду заснований на доцільності - найчастіше використовують змішану систему:

навколо будинку, вздовж доріжок і у гаражних воріт встановлюють елементи лінійної каналізації;
під водостоками розміщують трапи.

Відведення вод в зливової каналізації - безнапірний. Щоб система функціонувала ефективно, при її устрій необхідно слідувати будівельним нормам і правилам.

У розробці проекту зливової каналізації враховують ряд факторів:

середньостатистичний річний обсяг атмосферних опадів (впливає на діаметр труб);
площа і розташування будівель на ділянці;
рельєф.

Дренажну систему і зливову каналізацію краще влаштовувати одночасно, але їх не рекомендують поєднувати, якщо ливневку проектують на підставі мінімальних розрахункових значень (щоб не перевантажити мережу).

Оглядові колодязі встановлюють в місцях повороту труб, їх сполуки, на кожних 10 м довгих перегонів.
Для самопливних систем використовують труби діаметром 150-250 мм.
При найбільшою мірою наповнення мінімальна розрахункова швидкість руху води становить 0,6 м / с, максимальна: труби метал або полімерні - 10 м / с, труби бетон, ЗБВ - 7 м / с.
Розрахункова наповнення трубопроводу (виняток - прямокутний перетин) - повне навіть при короткочасному скиданні.
Найменший ухил: для труб 150 мм - 0,008, 200 мм - 0,007 (допустимі менші значення, але це вимагає обґрунтування); для з'єднання з дощоприймачі - 0,02.
У відкритій лінійної мережі найменший ухил становить: для бетонних лотків - 0,003; для полімерних - 0,001-0,005.
Розміри кюветів (трапецієподібно перетин) по дну - 30 см, в глибину - 40 см.

Вказаний мінімальний ухил в 5-8 мм, але зазвичай роблять 20-30 мм на метр. Ці 20-30 мм стануть обов'язковим мінімумом, якщо замість 150-міліметрових труб ви укладете 110-міліметрові або менше.

Елементи лінійної зливової каналізації встановлюють навколо будинку, якщо ризик підтоплення високий (залежить від регіону, рельєфу ділянки). В інших випадках водостічна система зобов'язана справлятися з розрахунковим потоком опадів і талих вод, а вимощення - виконувати свою функцію захисту фундаменту. Однак якщо водостоки майстрували своїми руками, лотки зливової каналізації краще передбачити і навколо будинку (впритул до отмостке) - якщо при сильному дощі водостічна система не впорається, спрацює лівневка. Також необхідні лотки, якщо для місцевості характерні косі дощі.

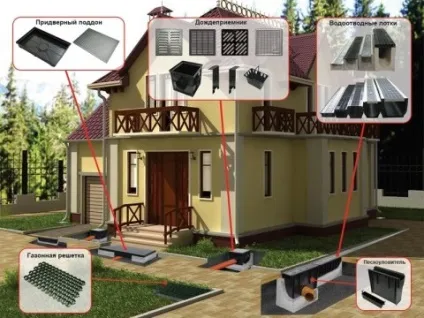

Місця установки елементів ливневки

Проект - всьому голова. Починають саме з нього, а далі потрібно тільки слідувати кресленнями. Згідно з проектом:

риють траншеї під труби;
влаштовують подушку (пісок, гравій);
встановлюють колектори;
встановлюють ревізійні колодязі;
монтують трубопровід, дотримуючись ухили;
встановлюють лотки, трапи і з'єднують їх з трубопроводом;
засипають труби (перший шар грунту треба утрамбувати для зниження тиску на систему).

У пристрої ливневки немає нічого архіскладно. Головне - неухильно дотримуватися проекту. Труби з'єднують за допомогою фасонних елементів, вже оснащених кільцями ущільнювачів.

У влаштуванні колодязів все просто. Завдання оглядових - забезпечення доступу до труб. Їх ставлять на перетині труб, поворотах, на кожних 10 м довгих прогонів (але це рідкість). Досить встановити колодязь (в зазначеному в проекті місці) і під'єднати до нього труби.

Найчастіше колодязем називають колектор, котрий використовується для збору всієї води з ділянки.

Колектори бувають двох типів:

герметичні (прийомні),
з відкритим дном (поглинювальні).

У другому випадку зібрані опади надходять в грунт, в першому - воду відкачують і, наприклад, використовують для поливу.

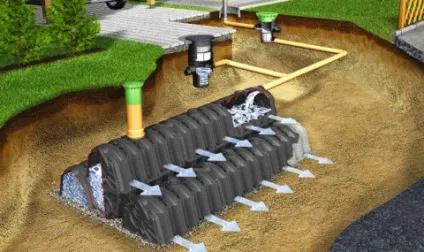

Схема зливової каналізації з колектором, що відводить вологу в грунт

Глибина поглинювального колодязя повинна становити не менше 2 м. Його пристрій можливо тільки при низькому рівні грунтових вод. В інших випадках влаштовують приймальний колодязь - з нього воду відкачують насосом.

Є ще один вид колодязя - перепадні. Такі колодязі встановлюють на ділянках в сильно пересіченій місцевості для компенсації перепадів та дотримання потрібного ухилу труб. Одночасно вони виконують функцію оглядових.

Чи є сенс робити зливову каналізацію своїми руками, якщо проект все одно треба замовляти, як і земляні роботи (мало знайдеться бажаючих копати день у день), вирішувати вам. На наш погляд, набагато простіше замовити - різниця у вартості буде невелика, а ось ціна помилки може виявитися високою.
