Як правильно зробити ростверк для пальового фундаменту

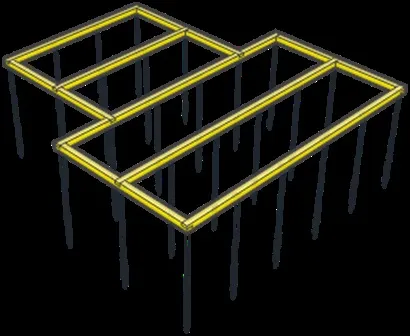

Ростверк - верхня частина фундаменту палі, що з'єднує балки в єдину конструкцію і служить опорою для будинку.
види ростверку
стрічковий ростверк
Поєднує один ряд колод, розміщується під перегородками будівель. Особливість - при установці паль відхилення виключені. При зміщенні в 5 см частина перетину виходить за межі конструкції, припускаючи створення спеціального виступу. При бетонному варіанті дана технологія виключена.
Технологія заготівлі ростверку залежить від його конструкції і типу паль. Ростверки встановлюють після зведення паль.
секційний ростверк
Об'єднує балки по всьому периметру установки. Можливі відхилення. Недолік цього виду ростверку: залучення високих трудових і матеріальних ресурсів.
Матеріали для ростверку
- Дерево - балка. Застосовується для зведення конструкцій з дерева. Кріпиться на балках сталевим дротом. Дерев'яний ростверк виготовляють для гвинтових паль.
- Сталь. Сталевий швелер (двотаврова балка) зустрічається на залізобетонних і гвинтових палях. Металевий профіль кріпиться на балках арматурою і з'єднується зварюванням. Його використовують на нестійких грунтах.
- Моноліт (бетон). Армована бетонна конструкція застосовується для побудови висотних будівель.
Розташування кріплення ростверку
- Заглиблений ростверк. Плита опущена нижче рівня грунту. Не можна використовувати на влагосодержащих грунтах. При замерзанні вони збільшуються в обсязі і видавлюють конструкцію, утворюючи тріщини і руйнування.
- Низький ростверк. Верх балок розташований на одному рівні з поверхнею ґрунту, монолітна конструкція встановлена поверх грунту. Шар пучинистого грунту зрізають, засинаючи на його місце міцну подушку (пісок, щебінь, гравій).
- Високий ростверк. Хмарно плита височить над грунтом на 15 см. Ідеальний варіант для спучуються грунтів. Вимагає утеплення.
обв'язка ростверку
Палі залишаться на своїх місцях, якщо їх зміцнити ростверком з бруса або швелера.
обв'язка брусом
Всі опори виставляються по рівню або випилюються на задану глибину балки в точці перетину з опорами.
Дерев'яні балки розпилюються, укладаються під перпендикулярним кутом, фіксуються джгутом.
На дерев'яну конструкцію наноситься антисептик для захисту від руйнування, між балкою і оголовком прокладають руберойдові листи.
При зведенні дерев'яного зрубу його нижній вінець встановлюється на бруси, замінюючи собою обв'язку. При цьому горизонтальна балка статі, за яким укладається покриття, на 2-3 вінця вище.
Матеріали та обладнання для обв'язки бруска:
- брусок;
- зварювання;
- двотаврова балка;
- електрична пила;
- дріт сталевий;
- вимірювальний рівень.
обв'язка швелером
Дві балки стикуються між собою в накладку. Для посилення використовуються поздовжні балки, зафіксовані на рівно встановлених гвинтових палях. При наявності 4 м балки, стикування проводять на проміжній опорі.
Для зміцнення пристрою його обв'язують швелером. Для зведення великого фундаменту із застосуванням двутавра (стандартний профіль конструктивних елементів, у якого перетин нагадує букву «Н») передбачено наявність важкої техніки і можливість її під'їзду.
Розміри деталей: двотаврова балка шириною 160 м. Палі діаметром 108 мм обв'язують ростверком 140 мм.
Підготовка до обв'язки
Для посилення фундаменту по діагоналі встановлюють куточки. Бетонують опори дренажної сумішшю. Для фіксації металевих балок виводять арматуру, зварювану із загальною конструкцією.
Кріплення бруса здійснюється за допомогою сталевого дроту або Т-образних, Г-образних шпильок з розміром перетину М12.
Пристрій залізобетонного ростверку
Монолітний залізобетонний ростверк характеризується можливістю самостійного монтажу. Він відрізняється низькою ціною і простотою установки.
- створюється опалубка;
- армується металевою сіткою;
- заливається бетонна суміш.
Процес установки ростверку для пальового фундаменту проводиться професійними будівельниками або майстрами-аматорами. Більш детальну інформацію про пальових фундаментах, ростверку для цього типу фундаменту і способі його пристрою можна дізнатися на сторінці Інструкції з проектування пальових фундаментів.
