Як правильно встановити розетку, види розеток, корисні поради, робимо своїми руками

Стати електриком в будинку можна при першій власноручного установці розетки. Що ми маємо? Розетку з лицьовою панеллю, супорт і рамку з захисними шторками. Ах да! Ще пара-трійка проводів, що йдуть зі стіни. Встановлювати розетку рекомендується надійно єдиний раз.

Що потрібно знати перед установкою розеток

Незамінним інсталяційний приладом, без якого неможливо зробити підключення будь-якої побутової техніки є розетки електричні. Виробляючи монтаж електрообладнання в приватному будинку необхідно знати і вміти використовувати схему підключення розетки.

При монтажі і підключенні електричної розетки необхідно володіти такою інформацією:

• який вид розетки (однофазна або трифазна) передбачається встановити

• наявність заземлюючого контакту в приладі.

Для схем розеток, живиться від напруги 220В, електроживлення на розетки подається від распредкоробкі і автоматичного вимикача. Заземлення для розеток прокладений також від розподільного щитка. На підставі таких даних і нескладного розрахунку параметрів ланцюга можна дізнатися, скільки розеток встановити і який тип з'єднання використовувати.

Нагадаємо, що підключити розетку можна методом паралельного підключення в распаячних коробці, шляхом скручування і пайки, за допомогою шлейфа.

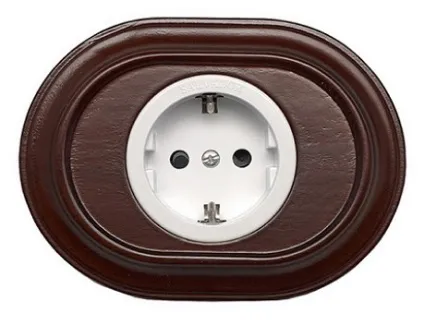

Види електричних розеток

Існує безліч видів і моделей електричних розеток:

• відкриті і закриті

• вбудовані розетки та настінного виконання.

• з таймерами і шторками захисними

• для вуличної установки

• із зазначенням робочого стану.

Основним робочим параметром електричних розеток є сила струму, на яку розраховані прилади. Сучасні евророзетки розраховані на струм 16А.

Незалежно від виду розеток електричних встановлювати прилад рекомендується на певній висоті. На який саме висоті рекомендується встановлювати розетки?

Як встановити розетку: правила розміщення і монтажу

розміщуємо розетки правильно

Згідно євростандарту розташовувати розетки в житлових приміщеннях рекомендується на висоті близько 30 см від поверхні підлоги. Для приміщень кухонь висота розташування розеток становить 1,3 м, а в приміщеннях з підвищеною вологістю розетки розміщують на висоті 1 м від рівня підлоги.

Крім того, розташування розеток від дверного отвору має становити більше 0,6 м.

Природно, основним принципом розміщення розеток є зручність користування та практичність. Однак, дотримуватися правил ПУЕ все-таки бажано.

монтаж - розбираємося з проводами

Встановлювати розетку рекомендується в распаячних коробці, яку монтують в квартирі в необхідному місці згідно розводці від щитка розподільного. При підключенні розетки використовують два дроти і з'єднують їх з контактами розетки.

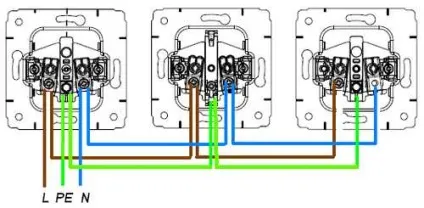

Отже, схема з'єднання матиме провід, який можна підключати паралельно через розподільну коробку до другої розетці. Досить наочна інформація для відповіді на питання: «Як підключити розетку».

Підключаємо розетку власноруч

встановлюємо одинарну розетку із заземленням

Послідовність дій можна з успіхом застосувати при монтажі і установці одиночної, подвійний і потрійний розетки.

Що необхідно буде зробити:

Відключити живлення центрального вимикача, яке спричинить відключення робочого електросегмента.

Видаліть кришку старої розетки при заміні нової.

Акуратно витягніть внутрішній блок розетки. Звільніть дроти і зачистите їх на довжину до 10 мм. Для цього відіжміть контактні групи з'єднань (болти і притиски). Переконайтеся в наявності третього заземлюючого проводу. Якщо проводів два, то розетка була без заземлення.

Підготуйте нову розетку для установки: зніміть кришку і визначте місця кріплення розеточного блоку. Це два контакти з боків і центральний контакт для заземлюючого проводу. На новій розетки видно характерні металеві лапки для проводу заземлення. Віджимаємо контактні болти або затискачі, кріпильні лапки.

На кінцях проводів робимо невелику петлю.

Під'єднуємо дроти до контактів в наступному порядку: зліва - фаза, праворуч - нуль, посередині - заземлення.

Розміщуємо дроти і закріплюємо їх за допомогою затискачів або гвинтів. Затиск проводів повинен бути максимально щільним, бажано без стирчать в сторони металевих жив.

Готовий блок розетки встановлюємо назад в стеновое розмір отвору. Кріпильні лапки прикручуємо гвинтами і фіксуємо корпус розетки. Встановлюємо верхню кришку.

Як встановити розетку без заземлюючого контакту в гіпсокартонну стіну, показано тут.

монтаж подвійний розетки з контактами заземляющими

Алгоритм монтажу та підключення подвійної розетки практично не відрізняється від установки одинарної розетки. Наприклад, подвійну електричну розетку із заземленням, самозажімние контактами і захисними шторками будемо встановлювати таким чином. Витягуємо стару розетку з стінового отвору (в разі, якщо вона була встановлена ​​раніше), попередньо відключивши харчування.

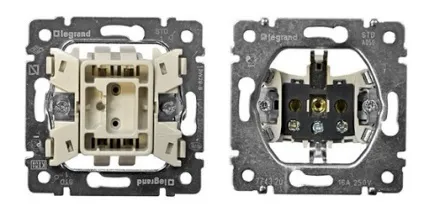

супорт розетки

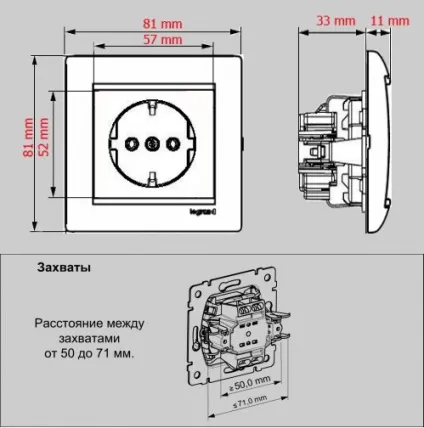

Для зручності монтажу розетки обладнані спеціальною металевою або пластиковою платою - супортом. Супорт кріплять на монтажні отвори окремо від частин розетки, що дозволяє встановлювати кілька розеток в один блок. Конструкція супорта досить жорстка, тому подальший монтаж розетки надійний.

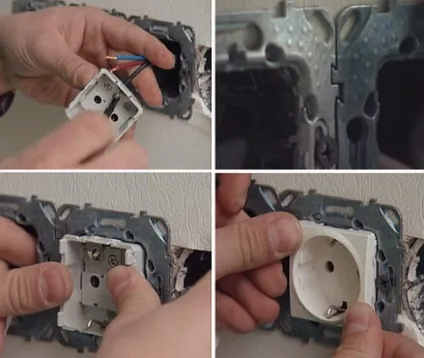

Для установки подвійний розетки можна також використовувати спеціальну коробку відкритого монтажу, що дозволяє регулювати глибину посадки в стеновое отвір. Монтаж виробляємо в два посадочні стінові отвори. Готуємо дроти і зачищаємо їх кінці. З механізму подвійної розетки знімаємо рамку і лицьову панель.

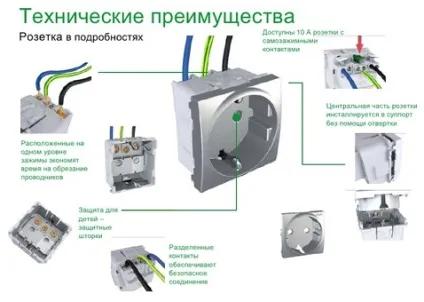

Підключаємо проводи з заземлюючим контактом до контактної групи AgNi з самозажімом і гвинтами першої розетки. Закріплюємо дроти. Розміщуємо першу розетку в розмір отвору в стіні. Підключаємо шлейф, за допомогою якого встановлюємо і підключаємо другу розетку в стеновое отвір.

Виробляємо регулювання розміщення подвійний розетки за допомогою рівня і закріплюємо розетку на стіні. Встановлюємо лицьову панель з захисними шторками. Включаємо харчування і перевіряємо працездатність розетки.
