Як правильно розібрати перфоратори Интерскол різних моделей
Останнім часом особливою популярністю користуються перфоратори Интерскол. Вони надійні в роботі, прості в ремонті. На них легко дістати запасні деталі.
Перфоратори Интерскол мають широкий модельний ряд. Інструменти умовно розбиті на два сегменти: перфоратори, що комплектуються патроном типу SDS-plus, і перфоратори з патроном типу SDS-max.
Ремонт перфоратора Интерскол може проводитися як в сервісних центрах, так і самостійно. Щоб виконати ремонт перфораторів Интерскол своїми руками, треба мати навички слюсаря і пізнання в електротехніці в обсязі середньої школи.
І постійно пам'ятайте про дотримання правил техніки безпеки.
Кожен інструмент має відповідну маркувального табличкою. Наприклад: перфоратор Интерскол П-18 / 450Ер. розшифровується:
- буква П вказує, що інструмент відноситься до сімейства перфораторів;
- цифра 18 вказує, що з даними перфоратором можна використовувати бур діаметром до 18 мм;
- цифра 450 вказує потужність перфоратора у ВАТ.
Лінійка перфораторів Интерскол з SDS-plus патронами представлена 13-ма моделями: П-18 / 450ЕР, П-20 / 550ЕР, П-22 / 620ЕР, П-24 / 700ЕР, П-24 / 700ЕР-2, П-26 / 750ЕВ, П-26 / 800ЕР, П-26 / 800ЕР-2, П-28 / 800ЕВ, П-30 / 900ЕР, П-30 / 900ЕР-2, П32 / 1000Е, П32 / 1000ЕВ-2.
Перфоратори Интерскол з патронами SDS-max представлені такими моделями: Интерскол П-35 / 1100Е, П-35 / 1100ЕВ-2, П-40 / 110ЕВ-2, П-45 / 1100Е, П-50 / 1200Е.
На ринку є й інші моделі перфораторів Интерскол: Интерскол П-600 ЕР і Интерскол П-710 ЕР. Ці моделі вироблялися на початку розвитку виробництва фірми Интерскол.
У середовищі побутових користувачів найпоширенішими моделями є перфоратори Интерскол П26 / 800ЕР, П30 / 900ЕР, П710 / ЕР.
Розбирання перфораторів Интерскол моделей П18, П22, П26, П28, П30, П600, П710
Принцип роботи у всіх перфораторів однаковий.

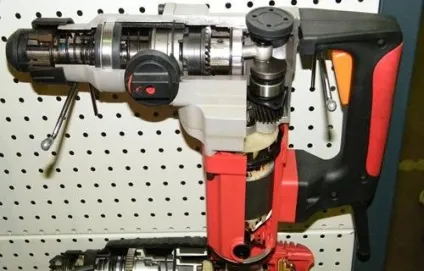

Обертальний момент від ротора передається на вал стовбура і закріплений на ньому робочий інструмент. Одночасно, за допомогою підшипника хитається, званого в народі «п'яний підшипник», що обертає момент перетворюється в зворотно-поступальний рух, що передає ударний імпульс на робочий інструмент.
Всі перфоратори Интерскол зібрані по одній загальній схемі і складаються з одних і тих же блоків.
Умовно перфоратори Интерскол складаються з трьох блоків:
- Блок редуктора ударного вузла.
- Блок статора.
- Блок ланцюгів харчування і управління.
Ремонт перфораторів Интерскол слід починати з вивчення схеми інструменту, підготовки інструментів і робочого місця.
Зазначені блоки у перерахованих моделей мають свої конструктивні особливості.
Для зручності розгляду розділимо представлені перфоратори на групи.
- В першу групу включимо перфоратори Интерскол П-18, П-22, П-24, П-26, П-30.
- У другій групі розглянемо розбирання перфораторів Интерскол П-600 і П710.
Конструктивні особливості швидкозатискного патрона типу SDS-plus
Почнемо з відмінностей в конструкції вузла кріплення швидкозатискного патрона.
Принцип розбирання патрон у всіх перфораторів практично однаковий.
У перфораторах Интерскол використовується патрон типу SDS-plus. Для роботи з перфоратором Интерскол необхідно застосовувати інструмент з хвостовиком SDS-plus.
Розбирання швидкозатискного патрона
Розбирання швидкозатискного патрона розглянемо на прикладі перфоратора Интерскол П-26 / 800ЕР.
Встановивши перфоратор на задню частину ручки, треба зняти захисну втулку поз.1, зняти шайбу поз.2 і дістати запірний кільце поз.3.
Далі знімаються шайба поз.4 і стопорне кільце поз.5. На наступному етапі знімається нажимная втулка поз.6.
Для звільнення фіксуючого кульки поз.8 необхідно натиснути на спеціальну шайбу поз.9. Вийміть кульку, дістаньте конічну пружину поз.10.
Конструкція швидкозатискного патрона перфоратора Интерскол П-30 / 900ЕР містить меншу кількість деталей. Але порядок розбирання залишається такою ж.
Швидкозажимні патрони у перфораторів Интерскол П-600ЕР і П-710ЕР практично однакові і розбираються в ідентичній послідовності.
Деталі швидкозатискного патрона перфораторів Интерскол П600ЕР і П710ЕР демонтуються в наступній послідовності:
- знімається спеціальне кільце поз.1;
- звільняється втулка яка звільняє поз.2;
- натискається кільце спеціальне поз.3 і дістається кулька поз.4;
- витягується пружина спіральна поз.5.
У всіх перфораторів Интерскол для зняття корпусу редуктора необхідно попередньо зняти перемикач режимів.
Демонтаж ручки перемикання режимів в перфораторі Интерскол П-26
Нахиливши набік перфоратор, поверніть ручку режимів поз.28 проти годинникової стрілки до упору, утримуючи кнопку поз.26. Вийміть ручку з корпусу перфоратора.
Ніколи не перемикайте ручку режимів при працюючому перфораторі.
Розбирання блоку ударного механізму перфоратора Интерскол П26 / 800ЕР
Основне число відмінностей міститься в конструкції ударного механізму.
Ударний механізм складається з декількох вузлів:
- стовбур ударного механізму;
- проміжний вал;
- бойки і ударники;
- гільза поршня;
- підшипник кочення.
Ударний механізм в перфораторах Интерскол працює за однаковим принципом. Відмінності ж в конструктивних особливостях.
Розбирання ударного механізму перфоратора Интерскол П-26 / 800ЕР
У перфораторі Интерскол П-26 / 800ЕР ударний механізм складається з наступних вузлів:
- приймач інструменту;
- вузол запрессовки стовбура;
- ствол;
- проміжний вал;
- бойки, ударники, проммасса.
Розбирання приймача інструменту
Приймач інструменту поз.12 розбирається після зняття з нього деталей швидкозатискного патрона.
На першому етапі акуратно виймаються чотири ролика поз.11. Далі приймач виймається з корпусу поз.18, в якому вставлений голчастий підшипник поз.20.
У игольчатом підшипнику кріпиться ствол поз.36.
Вийміть зі стовбура приймач інструменту.
З приймача інструменту треба витягти проммассу поз.16, втулку поз.15, манжету поз.14 і гумове кільце ущільнювача поз.13.
Розбирання ствола ударного механізму
Стовбур поз.36 витягується з внутрішнього корпусу поз.18 після того, як корпус редуктора відокремиться від корпуса статора. Для цього з корпусу редуктора треба викрутити чотири гвинти поз.30.
Потім викрутити три гвинти поз.85 на ручці поз.86. Знявши ручку, повернути корпус щіткотримача поз.81. до моменту, коли його можна витягти з корпусу.
Тепер корпус редуктора і корпус статора легко розділяються за допомогою викрутки, якій поддевается один з них в місці стиковки.
Стовбур легко виймається з промщіта поз.53 (внутрішній корпус).
На зовнішній діаметр стовбура надіті: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 і стопорне кільце поз.31.
У порожнині стовбура знаходиться корпус ловителя поз.40, бойок 45.
Розбирання уловлювачів, бойків
Розбирання ловителя поз.40 полягає в відділенні з нього амортизатора поз.41, ловителя бойка поз.42, кришки ловителя поз.43 і стопорного кільця поз.44.
У поршень поз.47 вставлений бойок поз.45, який необхідно витягти.
З бойка поз.45 знімається кільце ущільнювача поз.46.
З вух поршня поз.47 треба відокремити палець поз.48 і зняти два кільця поз.49.
Розбирання проміжного вала
Щоб розібрати проміжний вал поз.57, треба витягнути його з внутрішнього корпусу.
З валу поз.58 зніміть поводок перемикача поз.55, пружину поз.56.
C іншого боку: зніміть втулку опорну поз.65, опору пружини поз.64, пружину поз.63, колесо зубчасте комбіноване поз.62.
Розбирання ударного механізму перфоратора Интерскол П710ЕР
Конструкція ударного механізму і порядок розбирання у перфоратора Интерскол 710ЕР дещо відрізняється від перфораторів інших моделей.
Основні відмінності в конструкції проміжного вала, стовбура ударного механізму і перемикача режимів.
Перфоратор Интерскол 710ЕР є машиною ударно-обертального дії. Складається з електроприводу і виконавчого механізму. Як електроприводу використовується колекторний двигун. Виконавчий механізм являє собою комбінацію ударного механізму компрессионно-вакуумного типу і обертального механізму. Зворотно-поступальний рух передається за рахунок підшипника кочення.

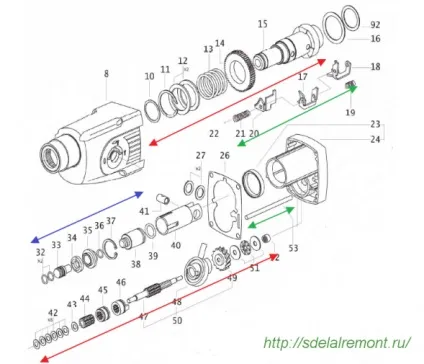

На схемі представлений порядок розбирання стовбура поз.15 (позначений червоною стрілкою), склад ударників і бойків (позначений синьою стрілкою). Зеленою стрілкою позначені деталі перемикача режимів.
Проміжний вал складається з вала поз.47 і змонтованих на ньому деталей. Розбирається легко, відповідно до доданої схеми, не вимагає спеціальних знань.
Розбирання електричної частини перфоратора Интерскол
Електрична частина перфоратора Интерскол складається з трьох основних частин:
- ротор;
- статор;
- ланцюга управління з вугільними щітками.
Порядок розбирання електричної частини всіх моделей перфораторів Интерскол практично однаковий.
На попередніх етапах ми розділили корпус на два: корпус редуктора і корпус статора.
розбирання статора
Для розбирання статора поз.74, необхідно витягнути з корпусу поз.77 захисну діафрагму поз.72, що закриває статор від потрапляння бруду, пилу.
Відкрутити два гвинти поз.73 і витягнути статор поз.74. Для полегшення процесу витягування досить постукати по торця кришки статора дерев'яним молотком або бруском.
З статора можна зняти колодки клемні поз.75. Це робиться для того, щоб перевірити якість контактів від статора до щіткотримача.
розбирання ротора
Ротор розбирається в разі, коли необхідно замінити колектор, підшипники, перемотати обмотки.
Відокремити ротор від вузла ударного механізму можна, звільнивши два гвинти поз.68 і знявши щит поз.67.
З ротора поз.69 треба зняти підшипники поз.66, 70, втулку демпфуючу поз.71. Підшипники легко знімаються за допомогою знімача.
Розбирання ланцюгів управління і демонтаж вугільних щіток
Основу управління перфоратором Интерскол становить вимикач поз.87 і фіксатор реверсу поз.90. За допомогою комбінованої кнопки перфоратора можна задавати частоту обертів електродвигуна.
Щоб дістати щітки поз.83, треба зняти щіткотримач поз.81. Знімається він поворотом проти годинникової стрілки на 90º. Звільнивши щіткотримач, вугільні щітки дістати нескладно.

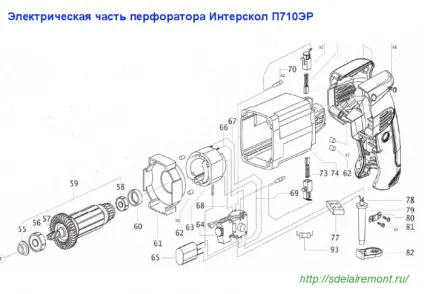

Схема перфораторів Интерскол П710ЕР і П600ЕР має свої особливості:
- відсутня щіткотримач комбінований;
- використаний інший тип вимикача.
Розбирання перфоратора Интерскол П-18 / 450ЕР
