Як правильно підібрати діаметр труб опалення
Якщо витрата рідини залишити постійним, а діаметр труби зменшити, зросте швидкість її руху. Так, наприклад, в системі опалення з примусовим рухом теплоносія і різним діаметром труб швидкість руху теплоносія може збільшуватися при проходженні ділянок системи з меншим діаметром труб і зменшуватися при проходженні ділянок опалювальної системи з великим діаметром труб.
Насправді, чим менше діаметр труби, тим більше гідравлічний опір виникає на шляху руху рідини, що призводить до втрати напору. У підсумку, теплоносій не може подолати довжину труб і не надходить до приладів опалення, а система не гріє.
Але це зовсім не означає, що для опалення потрібно брати труби надмірно великого діаметру. Для створення напору в них буде потрібно більшу кількість теплоносія, а, значить, і більш потужний циркуляційний насос.
На ділі необхідно знайти баланс між діаметром труби, параметрами системи опалення і її протяжністю, що можна зробити з досить високим ступенем точності тільки при проведенні теплотехнічних розрахунків. Для цього необхідно звернутися за допомогою до фахівців, особливо якщо мова йде про складне багаторівневому будові.
При проведенні розрахунків враховуються наступні параметри:
- Тип системи опалення: з природною або з примусовою циркуляцією
- схема розведення
- Швидкість руху теплоносія
- Різниця температур в прямому та в зворотному трубопроводі
- Потреба в тепловій енергії
- Матеріал, з якого виготовлені труби
Як пов'язаний матеріал труб з їх діаметром?
Слід також зазначити, що вибір діаметра труб залежить також і від матеріалу, з якого вони зроблені, а точніше від ступеня його шорсткості, що впливає на гідравлічний опір і втрати напору при русі теплоносія.
Простий приклад, шорсткість труб зі сталі на багато більше, ніж шорсткість труб з полімерів. Це означає, що при одних і тих же розрахункових параметрах системи опалення в ній можна встановлювати труби з пластика меншого діаметру, ніж зі сталі.
Про який діаметрі йдеться?
У будь-труби є внутрішній і зовнішній діаметр. При проведенні теплотехнічних розрахунків і підборі діаметра труб важливий внутрішній діаметр. Саме його значення визначає площу перерізу труби і в підсумку її пропускну здатність. Зовнішній діаметр, а також товщина стінок труб, має
більшого значення при виборі запірної арматури. Є ще одні параметр, який використовується при підборі труб, це так званий умовний діаметр, значення якого виражено в дюймах.
Як правило, маркування труб визначається їх виробником і залежить від матеріалу, з якого вони виготовлені. Наприклад, сталеві труби маркуються по внутрішньому діаметру, а труби з полімерів по зовнішньому.
Приклад вибору діаметра труб
Зрозуміти, як саме використовувати таблиці і підбирати по ним діаметр труб, найпростіше на конкретному прикладі, в якості якого підберемо діаметр труб для обігріву вітальні площею 30 м2 з висотою стелі 2,7 м. Схема розведення двухтрубная, циркуляція теплоносія примусова: в системі встановлений циркуляційний насос.
Вважається, що в приміщенні з висотою стелі до 3м для підтримки комфортної температури потрібно 1 кВт теплової потужності на кожні 10м2 площі. Це означає в даному прикладі для опалення вітальні необхідно 3кВт теплової потужності. На випадок вітряної погоди і морозів зазвичай передбачають запас теплової потужності 20%, з урахуванням якого для опалення вітальні необхідно 3,6 кВт теплової енергії.

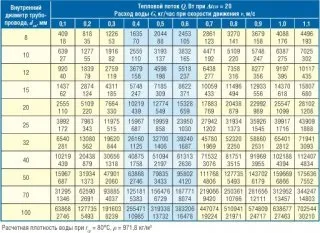

Потім в таблиці необхідно знайти графу з найбільш близьким значенням теплової потужності. Для полегшення вибору оптимальні швидкості руху теплоносія виділені синім кольором. Це означає, що вибирати потрібно саме тут.
Пояснюється це тим, що система опалення найбільш надійно працює при швидкості руху теплоносія від 0,4до 0,7 м / с. Якщо швидкість нижче, теплоносій охолоне швидше, ніж дійде до опалювальних приладів, якщо швидкість вище, вода в системі опалення буде рухатися з шумом.
Слід зазначити, що подібні таблиці можна знайти для будь-яких систем опалення та використовувати їх для підбору діаметра труб, що в значній мірі спрощує монтаж системи опалення.
